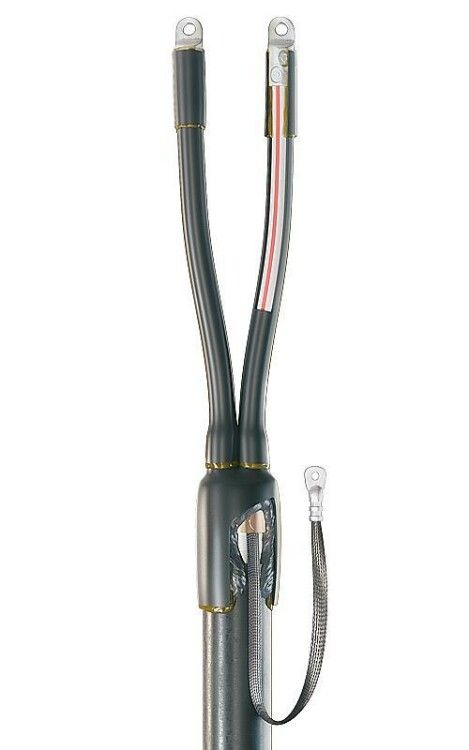

Муфта кабельная концевая 1кВ 2ПКТп-1-16/25 (Б) КВТ 74613

Муфта кабельная концевая 2ПКТп-1-16/25 (Б) с болтовыми наконечниками от КВТ предназначена для надёжного оконцевания двухжильных кабелей с изоляцией из полиэтилена или ПВХ, в том числе с броней, на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Артикул 74613 соответствует требованиям ТУ 3599-006-97284872-2006 и ГОСТ 34839-2022.

Назначение и область применения

Муфта кабельная концевая 2ПКТп-1-16/25 (Б) с болтовыми наконечниками используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля, где он подключается к оборудованию, щиту или другому устройству. Подходит для кабелей с броней и без неё. Может применяться в условиях повышенной влажности, на улице, в траншеях, колодцах, на фасадах зданий и внутри распределительных пунктов.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: безгалогенные полимеры (HF=Halogen Free)

Совместимость и монтаж

Муфта 2ПКТп-1-16/25 (Б) с болтовыми наконечниками совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется методом термоусадки - нагревом специальной горелкой. Болтовые наконечники уже установлены в комплекте, что исключает необходимость самостоятельной установки контактных элементов. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и пружина постоянного давления для надёжного контакта с бронелентами.

Не требует сварки, пайки или сложной подготовки. После сборки и прогрева термоплавкий клей внутри перчатки и манжет образует плотное, водонепроницаемое соединение.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не содержат галогенов - при возгорании не выделяют токсичных газов
• Устойчив к воздействию ультрафиолетового излучения и перепадам температур
• Защита IP67 обеспечивает работу в сырых и запылённых средах

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без неё
• Готовые болтовые наконечники снижают время монтажа и риск ошибки
• Автоматическая герметизация за счёт термоплавкого клея
• Высокая механическая прочность и долговечность материала
• Экологически безопасные материалы - без галогенов
• Поддерживает работу в экстремальных климатических условиях

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуется другая модель
• Не рекомендуется использовать при температурах ниже –50 C или выше +50 C
• Требуется наличие пропановой горелки и инструмента для срыва головок болтов (НМБ-6); без них монтаж невозможен
• Не применяется для многожильных кабелей более чем 2 жил
• Запрещено использование в местах с постоянным погружением в воду (не для подводной прокладки)

Примеры использования

• Оконцевание кабеля АВВГ перед подключением к автоматическому выключателю в распределительном щите
• Завершение силового кабеля АПвБбШв на входе в насосную станцию
• Монтаж наружной муфты на кабеле NYM, проходящем через стену здания
• Подключение кабеля с броней к трансформатору на открытой подстанции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (16–25 мм2) - не допускается использование с меньшим или большим сечением
• При работе с кабелем с броней обязательно используйте пружину и медный провод заземления из комплекта - игнорирование этого шага нарушает защиту
• Нагревайте равномерно, начиная с центра перчатки, чтобы избежать образования воздушных пузырей
• Для снятия защитных покрытий с болтовых наконечников используйте инструмент НМБ-6 (КВТ) - обычные ключи могут повредить резьбу
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнечного света - хотя материал устойчив к УФ, продление срока службы достигается бережным хранением
• Проверяйте целостность термоусадочных компонентов перед установкой - трещины или деформации недопустимы
