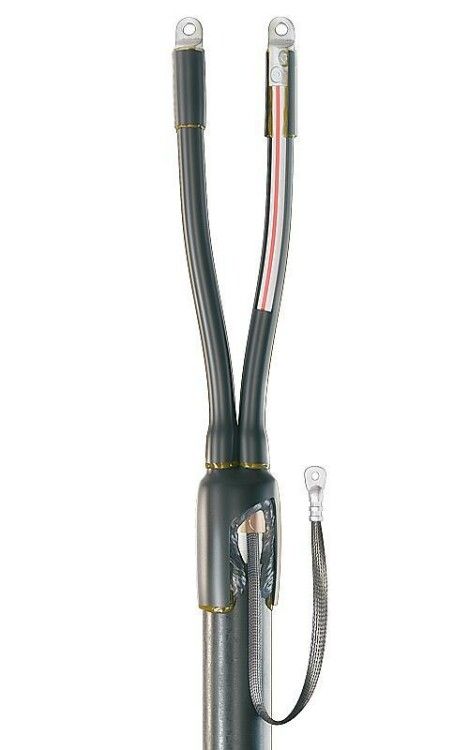

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 КВТ 74614

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 от КВТ предназначена для надежного оконцевания двухжильных силовых кабелей с изоляцией из пластика, как с броней, так и без неё, на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа благодаря защищённым материалам и системе термоусадки. Артикул 74614 соответствует типовым решениям для промышленных и энергетических объектов.

Назначение и область применения

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 применяется для завершения кабельных линий - то есть создания безопасного и герметичного конца кабеля, который затем подключается к оборудованию, распределительному щиту или другому устройству. Устройство подходит для работы внутри зданий и на открытых участках, в том числе под воздействием влаги, перепадов температур и ультрафиолетового излучения. Применяется в сетях освещения, автоматизации, транспорте, на предприятиях с технологическими линиями.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 2
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка (требуется нагрев)
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 1кВ 2ПКТп(б)-1-16/25 совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Обозначение "(б)" в названии указывает на возможность использования с кабелями, имеющими металлическую броню - в этом случае в комплекте предусмотрено специальное заземление.

Монтаж выполняется методом термоусадки: все элементы (манжеты, перчатки) равномерно прогреваются пропановой горелкой до плотного облегания кабеля. Внутренняя поверхность деталей покрыта термоплавким клеем - он активируется при нагреве и создаёт полностью герметичный шов. Для кабелей с броней предусмотрен комплект непаяного заземления: плоский медный провод и пружина постоянного давления, которая надёжно соединяет броню с контуром заземления без сварки.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ). Болтовые наконечники можно установить дополнительно - они не входят в базовый комплект, но подходят по размеру.

Безопасность и стандарты

Муфта 1кВ 2ПКТп(б)-1-16/25 изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Материалы не выделяют токсичных веществ при возгорании (HF=Halogen Free), что повышает безопасность в закрытых помещениях. Конструкция рассчитана на работу в условиях повышенной влажности, перепадов температур и прямого солнечного света - не трескается, не деформируется, сохраняет электроизоляцию.

Преимущества

• Универсальность: один комплект подходит как для внутренних, так и для наружных установок
• Высокая степень защиты IP67: после монтажа исключена попадание воды и пыли
• Автоматическая герметизация: термоплавкий клей заполняет микрозазоры без дополнительных действий
• Непаяное заземление для бронированных кабелей: снижает время монтажа и требует меньше оборудования
• Устойчивость к UV-излучению: долговечна даже при прямом солнечном свете
• Совместимость с различными типами наконечников: можно применять как опрессовочные, так и болтовые

Ограничения применения

• Не кабели с сечением менее 16 мм2 или более 25 мм2 - возможен риск недостаточного контакта или механического разрушения
• Запрещено использование без предварительного нагрева - холодная усадка не даёт герметичности
• Не предназначен для многожильных кабелей (более 2 жил)
• Требует наличия профессионального инструмента (термогорелка); нельзя смонтировать без него
• Не рекомендовано применение в средах с постоянным воздействием растворителей, масел или агрессивных химикатов

Примеры использования

• Подключение кабеля АВВГ от трансформаторной подстанции к распределительному щиту в цеху
• Финальное оконцевание кабеля NYM на входе в частный дом с внешним вводом
• Завершение бронированного кабеля АПвБбШв на столбе ЛЭП
• Монтаж на конвейере в пищевой промышленности, где важна герметичность и чистота
• Замена старой муфты в подземном колодце с высокой влажностью

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно точно попадать в диапазон 16–25 мм2
• При работе с бронированным кабелем внимательно соблюдайте порядок сборки: сначала одевается заземляющий провод с пружиной, потом основные термоэлементы
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - это предотвращает образование воздушных пузырей
• Если нужен болтовой наконечник - выбирайте модель, соответствующую сечению кабеля; лучше всего использовать те же модели, которые рекомендуются производителем КВТ
• Храните муфту в сухом месте, избегая длительного пребывания на солнце перед монтажом - хотя материалы устойчивы к УФ, экстремальные условия могут повлиять на эластичность
• Проверяйте целостность всех компонентов перед работой: трещины, порезы или деформации на трубках - повод заменить комплект
