Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 (Б) КВТ 74615

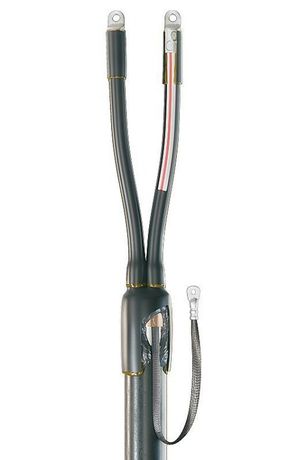

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 с болтовыми наконечниками КВТ предназначена для надежного оконцевания двухжильных силовых кабелей с изоляцией из полиэтилена или ПВХ, как внутри помещений, так и на открытом воздухе. Благодаря термоусадочной технологии и встроенным болтовым наконечникам, этот продукт сочетает простоту монтажа с высокой степенью защиты - идеально подходит для работ с кабелями типа АВВГ, NYM, ПвБбШв и аналогичными. Артикул 74615 соответствует сертифицированному исполнению КВТ.

Назначение и область применения

Муфта кабельная концевая 1кВ 2ПКТп(б)-1-16/25 с болтовыми наконечниками КВТ применяется для завершения двухжильных кабелей с номинальным напряжением до 1 кВ. Подходит как для внутренних, так и для наружных установок - в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения. Используется для кабелей с броней (обозначается в названии как “(б)” - например, АВБбШв) и без брони (например, АВВГ, NYM).

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 2
• Сечение кабеля: 16–25 мм2
• Тип изделия: концевая муфта
• Способ монтажа: термоусадка
• Материал корпуса: негорючий термопластик
• Изоляция: пластик (полиэтилен/PVC)
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 2ПКТп(б)-1-16/25 с болтовыми наконечниками КВТ совместима с кабелями следующих типов: АВБбШв, ПвБбШв, ПвБбШп, АВБВ, АВВБ, АВВБГ, ПвКШв, ПвКШп, АВВГ, ПвВГ, NYM, NYY. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и пружина постоянного давления для надежного контакта с бронелентами. Болтовые наконечники уже установлены - не требуют доп. закрепления. Монтаж выполняется с помощью пропановой горелки ПГ (КВТ): равномерный нагрев вызывает усадку всех элементов, образуя плотное, герметичное соединение. Термоплавкий клей внутри перчаток и манжет заполняет все микрозазоры, исключая попадание влаги.

Безопасность и стандарты

Муфта 2ПКТп(б)-1-16/25 с болтовыми наконечниками КВТ соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Материалы не выделяют токсичных газов при возгорании благодаря отсутствию галогенов (HF). Применение негорючего термопластика повышает пожарную безопасность. Диапазон рабочих температур (-50…+50 C) гарантирует сохранение механической прочности даже в суровых климатических условиях.

Преимущества

• Универсальность: один комплект подходит как для кабелей с броней, так и без нее
• Герметичность: термоплавкий клей обеспечивает полную защиту от влаги и пыли
• Экономия времени: готовые болтовые наконечники исключают необходимость опрессовки
• Долговечность: материалы устойчивы к УФ-излучению, перепадам температур и агрессивной среде
• Безопасность: отсутствие галогенов снижает риск образования ядовитых веществ при повреждении
• Надежное заземление: специальная пружина обеспечивает контакт с броней без пайки

Ограничения применения

Не применять для кабелей с напряжением выше 1 кВ. Не рекомендуется использование в местах с постоянным погружением в воду - хотя муфта защищена по IP67, она не предназначена для длительного нахождения под водой. Не следует применять при температурах ниже –50 C или выше +50 C - возможна потеря эластичности материала. Не заменяет полноценную распределительную коробку - является лишь концевой точкой.

Примеры использования

• Завершение входного кабеля от столба к щиту в частном доме (кабель АВВГ)
• Подключение кабеля NYM к автоматическому выключателю в подвале многоквартирного дома
• Оконцевание бронированного кабеля АВБбШв на выходе из трансформаторной подстанции
• Монтаж наружной точки питания для освещения парковой зоны (кабель ПвБбШв)
• Замена старой муфты на новую в существующей кабельной трассе без демонтажа всей системы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (16–25 мм2) - не используйте для более тонких или толстых жил
• При работе с кабелем с броней обязательно используйте пружину заземления и правильно расположите плоский провод между лентами
• Нагревайте муфту равномерно, начиная с центра, чтобы избежать пузырей и неравномерной усадки
• Инструменты: используйте только горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок - другие инструменты могут повредить компоненты
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без вздутий и трещин
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой долгое время на солнце снижает срок службы
