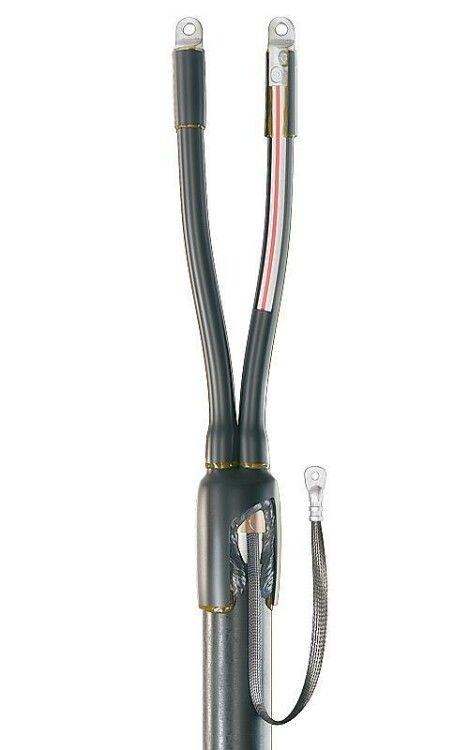

Муфта кабельная концевая 1кВ 2ПКТп-1-16/25 КВТ 74612

Муфта кабельная концевая 1кВ 2ПКТп-1-16/25 от КВТ предназначена для надежного оконцевания двухжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Применяется как внутри, так и снаружи помещений. Устройство выполнено в виде термоусаживаемой системы с термоплавким клеем, обеспечивающим герметичность. Артикул 74612 соответствует серии 2ПКТп-1.

Назначение и область применения

Муфта кабельная концевая 1кВ 2ПКТп-1-16/25 используется для завершения кабельных линий - создания безопасного и герметичного окончания кабеля перед подключением к оборудованию, щиту или другому устройству. Подходит для кабелей с броней и без неё. Может применяться в помещениях и на открытых участках, в том числе в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 2
• Номинальное поперечное сечение кабеля: 16–25 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Рабочий температурный диапазон: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников (но совместима с ними)
• Стандарт: ТУ 3599-006-97284872-2006
• Галоген-free состав: да, все полимеры не содержат галогенов

Совместимость и монтаж

Муфта 2ПКТп-1-16/25 от КВТ рассчитана на монтаж с помощью термоусадки. Для работы требуется пропановая горелка (например, ПГ от КВТ). После нагрева материал равномерно сжимается, плотно облегая кабель и образуя герметичную оболочку благодаря слою термоплавкого клея внутри.

Поддерживается два типа оконцовки:

• Опрессовка - с использованием наконечников, которые необходимо приобрести отдельно;
• Болтовые соединители - также не входят в комплект, но подходят по размеру.

Для кабелей с броней предусмотрена непаянная система заземления: в комплект входит плоский медный провод и пружина постоянного давления для фиксации заземления к броневой ленте. Это исключает необходимость пайки и повышает скорость монтажа.

Безопасность и стандарты

Муфта 2ПКТп-1-16/25 соответствует требованиям ГОСТ 34839-2022 и собственному техническому условию ТУ 3599-006-97284872-2006. Полимеры, используемые в изделии, не содержат галогенов (HF=Halogen Free), что снижает выделение токсичных веществ при возможном возгорании. Материалы устойчивы к УФ-излучению и атмосферным воздействиям, что делает продукцию безопасной для длительной эксплуатации на открытом воздухе.

Преимущества

• Высокая степень герметизации за счет термоплавкого клея - предотвращает попадание влаги и пыли.
• Универсальность: один комплект подходит как для кабелей с броней, так и без неё.
• Простота монтажа: не требует сварки, пайки или специальных инструментов кроме горелки.
• Долговечность: материалы устойчивы к экстремальным температурам, влаге и UV-излучению.
• Экономия времени: быстрая сборка и отсутствие необходимости в дополнительных элементах для заземления кабелей с броней.

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБ, АСБ) - только для кабелей с броней из стальной ленты или без неё.
• Требуется точное соответствие сечения кабеля: 16–25 мм2. Использование с меньшим или большим сечением нарушит герметичность и механическую прочность.
• Не рекомендуется применять при температурах ниже –50 C во время монтажа - материал становится хрупким.
• Отсутствие в комплекте болтовых наконечников - их нужно закупать дополнительно, если требуется такой тип соединения.

Примеры использования

• Оконцевание кабеля АВВГ в распределительном щите на производстве.
• Завершение линии питания от столба к входному щиту здания (кабель АПвБбШв).
• Подключение кабеля NYM к частному домашнему автоматическому выключателю.
• Монтаж на конвейерной линии с кабелем АВБбШв - где важны виброустойчивость и герметичность.

Практические советы

• Перед монтажом обязательно проверьте внешний диаметр кабеля - он должен соответствовать заявленному диапазону 16–25 мм2. Перегрузка или недогрузка приведёт к плохой усадке.
• При работе с кабелем с броней - всегда используйте пружину и плоский провод заземления, даже если кажется, что броня “не нуждается” в заземлении. Это требование нормативов.
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям. Не допускайте перегрева - это может вызвать деформацию материала.
• Если вы выбираете болтовые наконечники - выбирайте те, что подходят по размеру штыря и имеют контактную площадь, достаточную для сечения 16–25 мм2. Рекомендуются модели с НМБ-6 (КВТ).
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, долгое пребывание на солнце может изменить цвет и эластичность.
