Муфта кабельная концевая 1кВ 2ПКТп-1-70/120 КВТ 74620

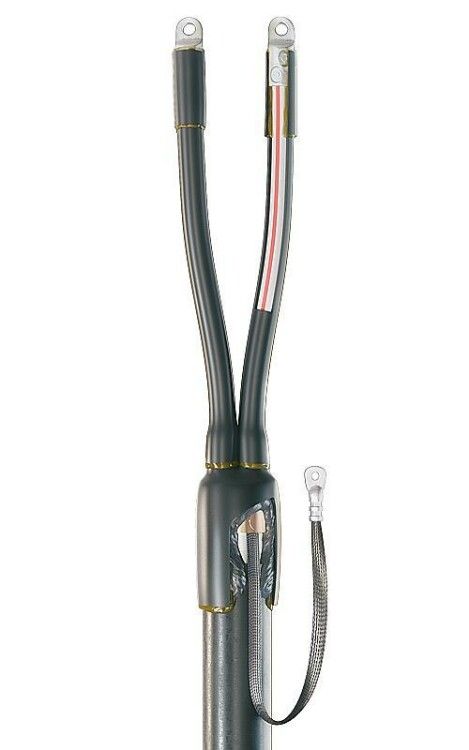

Муфта кабельная концевая 2ПКТп-1-70/120 без болтовых наконечников от КВТ предназначена для надёжного оконцевания двухжильных силовых кабелей с изоляцией из полиэтилена или ПВХ на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытом воздухе. Благодаря термоусадке и герметичному клею обеспечивает долговечную изоляцию и защиту от влаги, пыли и механических воздействий.

Назначение и область применения

Муфта кабельная концевая 2ПКТп-1-70/120 без болтовых наконечников используется для завершения кабельных линий - то есть для создания безопасного и герметичного окончания кабеля там, где он заканчивается (например, на входе в щит, оборудование или трансформатор). Подходит для кабелей с пластмассовой изоляцией, как с броней, так и без неё. Может применяться в условиях повышенной влажности, на улице, в туннелях, кабельных колодцах и внутри распределительных устройств.

Технические характеристики

• Количество жил: 2
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное напряжение: 1 кВ
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: чёрный
• Стандарт: ТУ 3599-006-97284872-2006
• Герметизация: за счёт термоплавкого клея внутри перчатки и манжет
• Состав материалов: безгалогенные полимеры (HF = Halogen Free)

Совместимость и монтаж

Муфта 2ПКТп-1-70/120 без болтовых наконечников совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется с помощью термоусадки - нагревом пропановой горелкой (например, ПГ от КВТ). После нагрева материал сжимается, плотно облегая кабель, а термоплавкий клей заполняет все микрозазоры, образуя герметичный слой.

Для кабелей с броней в комплекте предусмотрен плоский медный провод заземления и пружина постоянного давления - они позволяют выполнить надёжное заземление без пайки. Сама муфта не включает болтовые наконечники, поэтому их необходимо приобрести отдельно, если требуется подключение через болт. Можно использовать также наконечники под опрессовку.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Обеспечивает класс защиты IP67: полностью защищена от пыли и временного погружения в воду. Работает в широком диапазоне температур, что делает её пригодной для холодных регионов России.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и коррозию контактов
• Универсальность: один комплект подходит как для внутреннего, так и для наружного монтажа
• Не требует пайки при заземлении - удобство и надёжность для кабелей с броней
• Устойчивость к УФ-излучению и атмосферным осадкам - срок службы увеличен
• Экологически безопасный состав - отсутствие галогенов снижает риск образования ядовитых веществ при повреждении
• Простота монтажа - достаточно одной горелки и базового инструмента

Ограничения применения

• Не предназначен для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуют других типов муфт
• Не работает с кабелями меньшим сечением, чем 70 мм2 - возможна недостаточная фиксация
• Требуется точный контроль температуры при нагреве: перегрев может повредить изоляцию, недогрев - не обеспечит герметичность
• Не содержит болтовые наконечники - их нужно докупать отдельно, если нужен болтовой контакт
• Запрещено использование в местах с постоянным погружением в воду (например, подводные кабели)

Примеры использования

• Оконцевание кабеля АВВГ перед подключением к автоматическому выключателю в распределительном щите
• Завершение линии питания насосной станции на улице с кабелем АПвБбШв
• Подключение кабеля NYM к частному домашнему щиту в сыром подвале
• Монтаж на кабельной трассе в тоннеле с высокой влажностью
• Замена старой муфты на новую в существующей кабельной сети без замены самого кабеля

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля - оно должно находиться в пределах 70–120 мм2. Слишком тонкий кабель не будет надёжно зафиксирован.
• При работе с кабелем с броней - всегда используйте пружину и провод заземления из комплекта. Это обязательное условие безопасности.
• Нагревайте равномерно, начиная с центра перчатки, двигаясь к краям. Не держите горелку слишком долго на одном месте.
• Если нужен болтовой контакт - выбирайте наконечники подходящего типа (например, НШВИ или НШУ) и опрессуйте их специальным инструментом до установки в муфту.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже с УФ-защитой длительное воздействие может повлиять на эластичность материала.
• Инструменты для монтажа: рекомендованы пропановая горелка ПГ (КВТ) и набор НМБ-6 (КВТ) для снятия головок наконечников, если они уже установлены.
