Муфта соединительная 2ПСТ-1-16/25-Б с болт. соединителями | 74643 КВТ

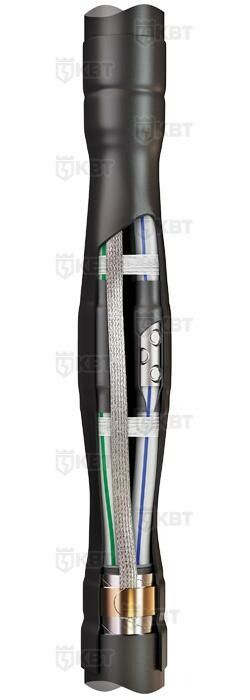

Муфта кабельная соединительная 2ПСТ-1-16/25 (Б) с болтовыми соединителями от КВТ предназначена для надёжного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Конструкция с термоусадкой и болтовыми контактами обеспечивает прочность, герметичность и долговечность соединений в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта 2ПСТ-1-16/25 (Б) с болтовыми соединителями применяется исключительно для соединения двухжильных кабелей с изоляцией из полиэтилена или аналогичных пластиков. Подходит для кабелей с броней и без неё - наличие буквы «(Б)» в названии указывает именно на возможность работы с бронированной конструкцией. Муфта рассчитана на работу в распределительных сетях до 1 кВ, где требуется высокая механическая устойчивость и защита от внешних воздействий.

Технические характеристики

• Количество проводников: 2
• Сечение жилы: 25 мм2
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое соединение
• Способ монтажа: термоусадка
• Рабочий диапазон температур: от –50 C до +50 C
• Материал корпуса: негорючий термопластик без галогенов
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Соответствие: ГОСТ 34839-2022

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется методом термоусадки с применением пропановой горелки. Болтовые соединители позволяют легко фиксировать токоведущие части без необходимости опрессовки - достаточно затянуть их усилием, соответствующим рекомендациям производителя.

Для кабелей с металлической бронью предусмотрена непаянная система заземления: в комплект входят плоский медный провод заземления и две пружины постоянного давления, которые плотно прижимают провод к броневой ленте без сварки или пайки.

Обязательно использование специнструмента: горелка ПГ (КВТ) и набор для срыва головок болтовых наконечников НМБ-6 (КВТ). Без них невозможно добиться равномерного нагрева и правильной усадки всех элементов.

Безопасность и стандарты

Муфта выполнена из материалов без галогенов - при возгорании она не выделяет едких паров хлора или брома, что повышает безопасность в закрытых помещениях и тоннелях. Произведена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022, регламентирующему испытания и эксплуатационные нормы для кабельных соединений.

Преимущества

• Высокая степень защиты благодаря тройному уровню герметизации: термоплавкий клей внутри манжет, кожух и дополнительное бандажирование.
• Универсальность: один комплект можно использовать как с болтовыми, так и с опрессовываемыми соединителями - хотя в данном варианте указаны именно болтовые.
• Устойчивость к экстремальным условиям: работает при минус 50 C и сохраняет целостность при длительном контакте с водой и песком.
• Экономия времени: сборка занимает меньше часа при наличии подходящего инструмента.
• Не требует обслуживания после установки - срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не для многожильных кабелей (более 2 жил); для таких задач нужны другие модели.
• Запрещено использовать при температурах ниже –50 C - материал становится хрупким.
• Не предназначен для подземной прокладки без дополнительной защиты (например, бетонными плитами или трубами): механические нагрузки могут повредить кожух.
• Не допускается замена болтовых соединителей на самодельные или некалиброванные - риск перегрева и потери контакта.
• Не следует применять в средах с постоянным воздействием открытого пламени или масла - даже негорючий термопластик имеет предел теплостойкости.

Примеры использования

• Соединение кабелей типа АВВГ между двумя участками кабельной трассы в подвале многоэтажного дома.
• Ремонт поврежденного участка кабеля АПвБбШв на воздушной ЛЭП с переходом через дорогу.
• Подключение питания к насосной станции с помощью кабеля NYM, где важна герметизация от сырости.
• Обустройство ответвлений в кабельных колодцах городских коммуникаций.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения жилы (25 мм2) и типа кабеля - неверный выбор приведёт к плохому контакту или перегреву.
• При работе с бронированными кабелями всегда используйте входящие в комплект пружины и провод заземления; игнорирование этого шага делает соединение опасным.
• Не экономьте на инструменте: недостаточно прогреть одну сторону муфты - результат будет неравномерным. Применяйте горелку ПГ (КВТ) равномерно, двигая её круговыми движениями.
• После усадки осмотрите все швы: они должны быть гладкими, без пузырей и вздутостей - это признак неполной усадки.
• Храните муфту в сухом месте при комнатной температуре - попадание воды перед монтажом снижает эффективность термоплавкого клея.
