Муфта соединительная 2ПСТ(б)-1-16/25-Б с болт. соединителями | 74645 КВТ

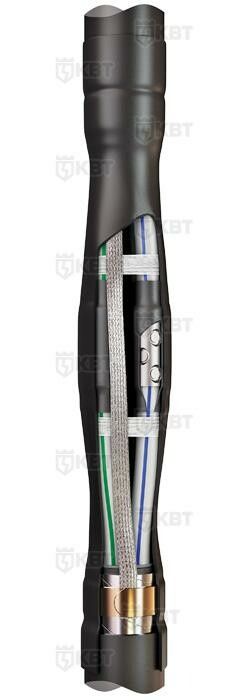

Муфта кабельная соединительная 2ПСТ(б)-1-16/25 (Б) с болтовыми соединениями от КВТ предназначена для надёжного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря герметичной термоусадочной конструкции и отсутствию галогенов в материалах.

Назначение и область применения

Муфта 2ПСТ(б)-1-16/25 (Б) с болтовыми соединениями используется исключительно для соединения двухжильных кабелей с пластиковой или бумажной изоляцией. Подходит как для кабелей с броней, так и без неё - наличие буквы «(б)» в названии указывает на совместимость с бронированной конструкцией. Муфта рассчитана на работу в распределительных сетях до 1 кВ и применяется там, где требуется прочное, долговечное и герметичное соединение - например, при прокладке кабелей в траншеях, колодцах, tunnels, внутри помещений с высокой влажностью или на открытых участках.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое
• Способ монтажа: термоусадка
• Рабочий диапазон температур: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Состав: без галогенов (HF-Free)
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 2ПСТ(б)-1-16/25 (Б) с болтовыми соединениями совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Болтовые соединители позволяют легко фиксировать жилы без необходимости опрессовки - достаточно затянуть гайки усилием, соответствующим рекомендациям производителя.

Монтаж выполняется с помощью термоусадочных элементов: нагревается пропановой горелкой ПГ (например, КВТ). После усадки внутренний слой термоплавкого клея заполняет все микрозазоры, обеспечивая герметичность. Для кабелей с бронью предусмотрена непаянная система заземления - в комплект входят плоский медный провод и две пружины постоянного давления для надёжного контакта с бронелентами.

Кожух дополнительно усиливает механическую прочность соединения. При необходимости можно применить внешнее бандажирование для повышения защиты от нагрузок.

Безопасность и стандарты

Муфта 2ПСТ(б)-1-16/25 (Б) с болтовыми соединениями изготовлена согласно ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не содержат галогенов - при возгорании не выделяются едкие и токсичные вещества. Это делает её безопасной для использования в закрытых помещениях, метро, тоннелях и других объектах с особыми требованиями к экологической безопасности.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех компонентов
• Стабильная работа при широком диапазоне температур - от Arctic условий до летней жары
• Не требует пайки при заземлении - экономит время и снижает риск ошибок
• Поддерживает два типа подключения: болтовое и опрессовочное (комплект универсальный)
• Защита от механических воздействий за счёт усиленного кожуха и возможности бандажирования
• Экологически безопасный состав - без хлора, фтора и других галогенов

Ограничения применения

• Не для кабелей с металлической оболочкой без брони - необходимо проверять соответствие типа кабеля указанному в спецификации
• Запрещено использование при температурах ниже –50 C или выше +50 C - возможна потеря эластичности или деформация
• Не предназначен для работы под длительными механическими нагрузками без дополнительной защиты (например, в канализационных трубах без футлярной установки)
• Требуется точное соблюдение технологии монтажа - недостаточный прогрев вызывает плохую адгезию клея, переизбыток тепла - повреждение изоляции

Примеры использования

• Соединение кабелей АВВГ между двумя секциями трассы в подземном переходе
• Обход препятствия при ремонте сети в цеху с частыми перепадами температур
• Замена поврежденного участка кабеля АПвБбШв в районе насосной станции
• Подключение питания к автоматическому оборудованию на открытой площадке с сезонными заморозками

Практические советы

• Перед монтажом обязательно удалите броню и экраны точно до уровня, указанного в инструкции - лишние части нарушают герметичность
• Проверьте посадочные диаметры кабеля перед покупкой - сечение 16–25 мм2 требует точного соответствия внешнему диаметру изоляции
• Используйте только рекомендованную горелку ПГ (КВТ): слишком мощные устройства могут прожечь материал
• Для кабелей с броней всегда используйте входящие в комплект пружины и провод заземления - отказ от них нарушает нормы безопасности
• Храните муфту в сухом месте при комнатной температуре - попадание влаги до монтажа снижает эффективность термоплавкого клея
• После сборки протестируйте соединение мегаомметром - минимальное сопротивление изоляции должно быть более 100 МОм
