Муфта соединительная 2ПСТ(б)-1-25/50-Б с болт. соединителями | 74649 КВТ

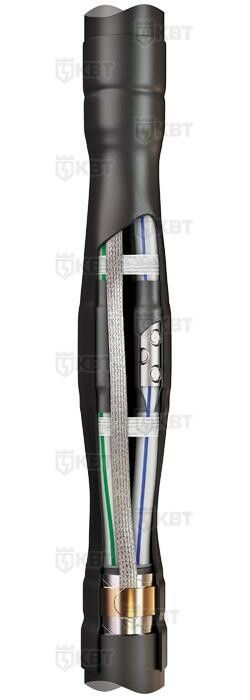

Муфта кабельная соединительная 2ПСТ(б)-1-25/50 (Б) с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие применяется в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря термоусаживаемой конструкции и материалам без галогенов.

Назначение и область применения

Муфта 2ПСТ(б)-1-25/50 (Б) с болтовыми соединителями используется для соединения двухжильных кабелей с изоляцией из полиэтилена, ПВХ или бумаги, с броней или без неё. Подходит для работы в распределительных устройствах, траншейных участках, каменных колодцах, внутри зданий и на открытых площадках. Применяется в энергетике, ЖКХ, промышленности и объектах транспорта.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое соединение
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Состав: без галогенов (HF-Free)
• Совместимость с изоляцией: бумажная и пластиковая
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Монтаж выполняется методом термоусадки с помощью пропановой горелки. Болтовые соединители позволяют фиксировать жилы без опрессовки - удобно при ограниченном доступе к инструменту. Установка требует соблюдения последовательности: подготовка кабеля, установка манжет, нагрев, контроль усадки. Для кабелей с бронью предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины для плотного контакта с бронелентами.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные пары хлора и фтора. Конструкция обеспечивает высокую степень защиты от влаги, пыли и механических воздействий. Температурный диапазон –50…+50 C гарантирует работу в суровых климатических условиях.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри манжет и кожуха - исключает попадание воды и грязи.
• Универсальность: можно применять как с болтовыми, так и с опрессовочными соединителями (комплект адаптивен).
• Надёжное заземление для кабелей с броней - без сварки и пайки.
• Защита кожуха усиливается армированием и возможностью дополнительного бандажирования.
• Экологически безопасные материалы - подходят для закрытых помещений и экологически чувствительных зон.
• Стабильные показатели даже при длительной нагрузке и циклических температурных изменениях.

Ограничения применения

• Не для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуется другая модель.
• Запрещено использование при температурах ниже –50 C или выше +50 C - риск потери эластичности материала.
• Требуется специальный инструмент: пропановая горелка и набор для срыва головок болтов (НМБ-6); без них монтаж невозможен.
• Не рекомендовано для частого перемещения или вибрационных систем - возможно ослабление контактных групп.

Примеры использования

• Соединение кабелей АВВГ между двумя секциями кабельной трассы в подвале многоэтажного дома.
• Обход поврежденного участка кабеля АПвБбШв на территории промзоны с высокой влажностью.
• Подключение питания к насосной станции через кабель NYM в открытом шахте.
• Ремонт линии освещения с бронированной конструкцией в городском парке.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2): меньшее сечение может вызвать перегрев, большее - затруднить запрессовку.
• При работе с кабелем с броней - всегда используйте входящие в комплект пружины и провод заземления; игнорирование этого снижает уровень безопасности.
• Нагревайте равномерно, начиная с середины кожуха, двигаясь к краям - это предотвращает образование воздушных пузырей.
• Проверяйте целостность термоусадочных элементов перед установкой: трещины, деформация или следы старения недопустимы.
• Храните муфту в сухом месте при комнатной температуре - влияние влаги и прямого света снижает срок службы.
