Муфта соединительная 2ПСТ(б)-1-25/50 без болт. соединителей | 74648 КВТ

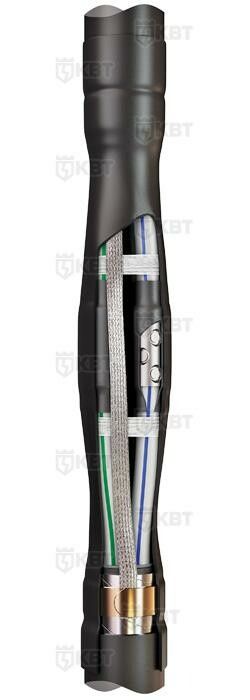

Муфта кабельная соединительная 2ПСТ(б)-1-25/50 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего термопластика без галогенов, что делает его безопасным для использования в закрытых помещениях и условиях повышенной влаги.

Назначение и область применения

Муфта 2ПСТ(б)-1-25/50 применяется исключительно для соединения двухжильных кабелей с изоляцией из полиэтилена, ПВХ или аналогичных пластиков, а также с бумажной пропитанной изоляцией. Подходит для кабелей с броней и без неё - наличие буквы «(б)» в названии указывает на возможность работы с бронированными типами. Муфта рассчитана на работу в сетях до 1 кВ и используется там, где требуется прочное, долговечное и герметичное соединение без механических контактов типа болтовых наконечников.

• Подходит для кабелей: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY и других перечисленных в описании.
• Не предназначен для многожильных кабелей (более 2 жил).
• Работает в диапазоне температур от –50 C до +50 C - подходит для уличной прокладки, колодцев, траншей, холодных цехов.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев термоусадочных элементов
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: без галогенов (HF-Free)
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Рабочий температурный диапазон: от −50 C до +50 C

Совместимость и монтаж

Муфта 2ПСТ(б)-1-25/50 совместима с любыми двумя кабелями одинакового сечения в пределах 25–50 мм2. Она не требует установки болтовых соединителей - вместо них используются опрессовочные наконечники (приобретаются отдельно). Установка выполняется методом термоусадки:

1. Зачищаются жилы кабеля и производится их опрессовка.
2. На каждую жилу одеваются термоусаживающиеся манжеты с внутренним слоем термоплавкого клея.
3. Общий кожух надевается сверху и фиксируется на обоих участках изоляции кабеля.
4. Все элементы равномерно прогреваются пропановой горелкой до плотного обтягивания.

Для кабелей с металлической бронью предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины давления, которые позволяют надёжно соединить броневые ленты с контуром заземления без пайки.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании они не выделяют едких паров хлора или фтора, что повышает безопасность в замкнутых пространствах. Применяемый материал не распространяет горение и сохраняет целостность даже при длительном воздействии высокой температуры.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоплавким клеем - полностью исключён доступ воды и пыли.
• Автоматическая герметизация всех поверхностей при термоусадке - не нужна дополнительная проклейка или герметизация.
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями (хотя сами болтовые наконечники в комплект не входят).
• Экономия времени: одна операция термоусадки заменяет несколько этапов сборки.
• Долговечность: срок службы более 30 лет при правильном монтаже и эксплуатации.

Ограничения применения

• Не для кабелей с числом жил больше двух.
• Не рекомендовано использование вне указанного температурного диапазона - ниже −50 C возможна потеря эластичности материала, выше +50 C - риск деформации.
• Требуется специальный инструмент: пропановая горелка (например, ПГ от КВТ); нельзя использовать бытовые фены или открытый огонь.
• Не допускается монтаж на кабелях с поврежденной внешней оболочкой или изгибом менее радиуса, указанного в нормах.
• Не подходит для подключения к распределительным щиткам или устройствам автоматики - только для прямого соединения кабелей.

Примеры использования

• Соединение кабелей питания между шахтными насосами и распределительными пунктами.
• Ремонт повреждённого участка кабеля в подземной канализационной сети.
• Прокладка кабеля NYM через стену между зданиями с необходимостью герметизации входа.
• Монтаж силовых линий на тепловых пунктах, где важна отказоустойчивость и отсутствие коррозии.
• Линии освещения на объектах с повышенной влажностью - складские помещения, автостоянки, тоннели.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечений кабелей - 25–50 мм2; меньшее или большее сечение недопустимо.
• При работе с бронированными кабелями всегда используйте комплект заземления - игнорирование этого снижает уровень безопасности.
• Не экономьте на инструменте: некачественная горелка даёт неравномерный нагрев и плохую адгезию клея.
• После монтажа внимательно осмотрите все места термоусадки - должны отсутствовать пузыри, трещины и неплотные участки.
• Храните муфту в сухом месте при комнатной температуре - переохлаждение перед монтажом может затруднить её гибкость.
• Если вам нужны болтовые соединители - выбирайте модели с подходящими контактами (например, НМБ-6 от КВТ), хотя сама муфта их не содержит.
