Муфта соединительная 2ПСТ-1-25/50 без болт. соединителей | 74646 КВТ

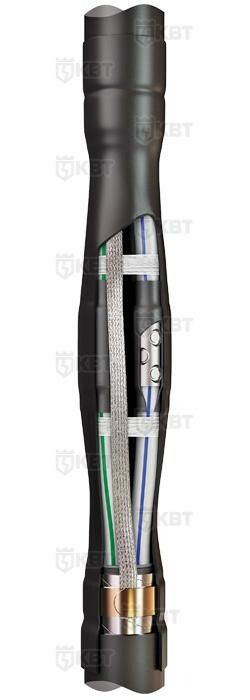

Муфта кабельная соединительная 2ПСТ-1-25/50 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Муфта выполнена из негорючего термопластика, не содержит галогенов и устанавливается методом термоусадки - идеально подходит для прокладки в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Муфта 2ПСТ-1-25/50 без болтовых соединителей применяется исключительно для соединения двухжильных кабелей с номинальным сечением жил 25–50 мм2. Подходит для кабелей с пластиковой изоляцией, как с броней, так и без неё. Не предназначен для многожильных кабелей, кабелей с алюминиевой жилой или напряжением выше 1 кВ. Область применения - подземная, внутриканальная и воздушная прокладка в помещениях и на открытых участках, где требуется высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 25–50 кв.мм
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: без галогенов (HF=Halogen Free)
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется путём равномерного нагрева термоусаживающихся элементов пропановой горелкой. Муфта не требует установки болтовых соединителей - вместо них используются опрессовочные наконечники, которые необходимо приобрести отдельно. Для кабелей с металлической бронью предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины для фиксации заземления к бронелентам. Кожух дополнительно усиливает механическую прочность и герметичность соединения.

Безопасность и стандарты

Муфта соответствует требованиям ТУ 3599-006-97284872-2006 и рекомендована к применению согласно ГОСТ 34839-2022. Полимерные материалы не выделяют токсичных газов при возгорании благодаря отсутствию галогенов. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности изоляции даже в суровых климатических условиях. Применение в закрытых помещениях допускается без ограничений.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри всех элементов - предотвращает попадание влаги и грязи
• Нагрузочная способность рассчитана на длительную работу при максимальном сечении 50 мм2
• Устойчивость к химическим веществам, УФ-излучению и перепадам температур
• Лёгкая и быстрая установка - не требуются сварка, пайка или специальные инструменты кроме горелки
• Экологически безопасна - материал без галогенов снижает риск образования ядовитых продуктов горения

Ограничения применения

• Не кабели с алюминиевыми жилами - возможна оксидация и потеря контакта
• Запрещено использование при напряжении более 1 кВ - риск пробоя изоляции
• Не подходит для соединения трёх- или четырёхжильных кабелей - конструкция рассчитана только на два проводника
• Требуется точное соблюдение температуры нагрева; недостаточный прогрев вызывает плохую адгезию клея, перегрев - деформацию материала
• Не заменяет распределительную коробку - не предусматривает доступ к контактам после монтажа

Примеры использования

• Соединение кабелей АВВГ при ремонте освещения в тоннеле
• Подключение питания к насосной станции через кабель NYM в сыром помещении
• Обход поврежденного участка кабеля АПвБбШв в подвале многоэтажного дома
• Прокладка линии между двумя зданиями с использованием кабеля NYY в условиях зимних минусов

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2); меньшее сечение может привести к проскальзыванию, большее - к разрыву изоляции
• Для кабелей с броней всегда используйте входящие в комплект пружины и заземляющий провод - игнорирование этого шага нарушает защиту от поражения током
• Используйте только сертифицированную горелку типа ПГ (КВТ): другие устройства дают неравномерный нагрев
• При работе в холодную погоду (ниже –20 C) предварительно согрейте муфту в помещении до комнатной температуры - это повысит эластичность термопластика
• После монтажа проверьте герметичность: внешний кожух должен плотно облегать кабель без пузырей, складок и видимых щелей
• Не забудьте купить опрессовочные наконечники подходящего размера - они не входят в комплект
