Муфта соединительная 2ПСТ(б)-1-16/25 без болт. соединителей | 74644 КВТ

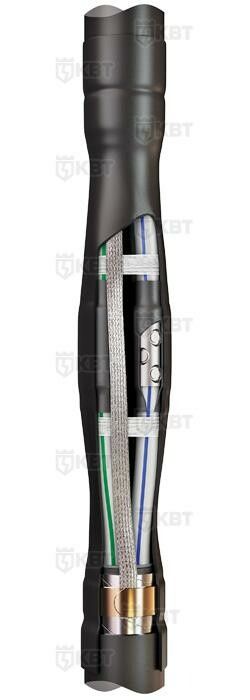

Муфта кабельная соединительная 2ПСТ(б)-1-16/25 без болтовых соединителей от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Изделие выполнено из негорючего термопластика без галогенов, что делает его безопасным для использования в закрытых помещениях и условиях повышенной влажности.

Назначение и область применения

Муфта 2ПСТ(б)-1-16/25 без болтовых соединителей применяется для соединения двухжильных кабелей с изоляцией из ПВХ или сшитого полиэтилена, как с броней, так и без неё. Подходит для кабелей типов: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY и аналогичных. Устройство рассчитано на работу в распределительных сетях до 1 кВ, где требуется высокая степень защиты от влаги, пыли и механических воздействий. Часто используется при ремонте, модернизации или прокладке новых участков кабельных линий в траншеях, колодцах, внутри зданий и на открытой территории.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 16–25 мм2
• Номинальное напряжение: 1 кВ
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик без галогенов
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Состав: HF (halogen free) - без галогенов

Совместимость и монтаж

Муфта 2ПСТ(б)-1-16/25 без болтовых соединителей совместима с кабелями, имеющими броню (например, АВБбШв) и без неё (например, АВВГ). Монтаж выполняется методом термоусадки: после подготовки концов кабеля и установки элементов муфты, весь комплект равномерно прогревается пропановой горелкой. При этом внутренний слой термоплавкого клея активируется, обеспечивая плотное прилегание ко всем поверхностям. Для кабелей с броней предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины постоянного давления для фиксации заземления к броневой ленте. Болтовые наконечники в комплект не входят - их необходимо приобрести отдельно, если требуется соединение через болты.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров, что повышает безопасность в замкнутых пространствах. Температурный диапазон от –50 до +50 C гарантирует устойчивую работу в суровых климатических условиях, включая холодные регионы России. Применяемый материал не поддерживает горение и сохраняет свои свойства при длительной эксплуатации.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги и пыли в место соединения
• Усиленный внешний кожух обеспечивает механическую прочность и защиту от повреждений
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями (при наличии последних)
• Экологически безопасный состав - отсутствие галогенов снижает риск образования ядовитых веществ при перегреве
• Простота монтажа: один комплект решает задачи изоляции, герметизации и заземления (для бронированных кабелей)

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ
• Не подходит для многожильных кабелей (более 2 жил)
• Требуется наличие специального инструмента - пропановой горелки; использование обычного фена недопустимо
• Запрещён монтаж при температуре ниже –50 C - материал становится хрупким
• Болтовые соединители в комплект не входят - их необходимо приобретать отдельно, если требуется именно такой способ соединения жил

Примеры использования

• Соединение кабеля АВВГ при прокладке линии освещения в подвале многоэтажного дома
• Ремонт поврежденного участка кабеля АВБбШв в кабельном канале на промышленном объекте
• Подключение питания к насосной станции с использованием кабеля NYM
• Обустройство ответвлений в системе энергоснабжения на дачном участке

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (16–25 мм2) - при меньших или больших значениях муфта не обеспечит нужной герметичности
• При работе с бронированными кабелями внимательно соблюдайте порядок сборки: сначала фиксируйте заземление пружинами, затем устанавливайте основные элементы муфты
• Используйте только рекомендованную горелку - например, ПГ (КВТ); некорректный нагрев может привести к деформации или неплотному прилеганию
• Для усиления защиты в агрессивных средах (высокая влажность, почва с щелочью) дополнительно обмотайте муфту армирующим бандажом
• Храните изделие в сухом месте при температуре от –10 до +30 C - экстремальные условия могут изменить свойства термопластика
