Муфта соединительная 2ПСТ-1-25/50-Б с болт. соединителями | 74647 КВТ

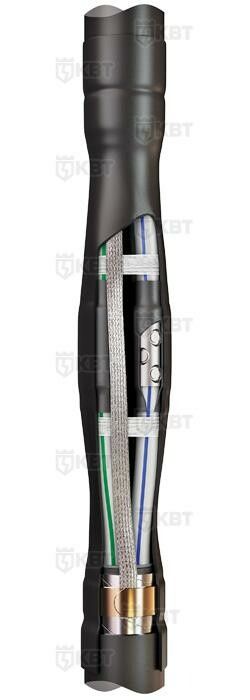

Муфта кабельная соединительная 2ПСТ-1-25/50 (Б) с болтовыми соединителями от КВТ предназначена для надёжного и герметичного соединения двухжильных силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Муфта применяется в условиях повышенной влажности, перепадов температур и агрессивной среды благодаря термоусаживаемой конструкции и материалам без галогенов.

Назначение и область применения

Муфта 2ПСТ-1-25/50 (Б) с болтовыми соединителями используется для соединения двухжильных кабелей с изоляцией из полиэтилена, ПВХ или бумаги, с броней или без неё. Подходит для прокладки в траншеях, колодцах, кабельных каналах, внутри помещений и на улице. Применяется в энергетике, ЖКХ, промышленности, на объектах транспорта и связи.

Технические характеристики

• Количество жил: 2
• Номинальное сечение проводника: 25–50 мм2
• Номинальное напряжение: 1 кВ
• Тип подключения: болтовое
• Тип изделия: соединительная муфта
• Исполнение: термоусаживаемая
• Способ монтажа: нагрев термоусадочных элементов
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Рабочий температурный диапазон: от –50 C до +50 C
• Состав: без галогенов (HF-Free)
• Совместимость с изоляцией: бумажная и пластиковая
• Нормативный документ: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта совместима с кабелями типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY. Установка выполняется путём термоусадки - равномерного прогрева всех элементов пропановой горелкой. Болтовые соединители позволяют легко фиксировать жилы без сварки или опрессовки. Для кабелей с бронью предусмотрена непаянная система заземления: в комплект входят плоский медный провод и две пружины постоянного давления для надёжного контакта с бронелентами. Кожух дополнительно усиливается бандажированием при необходимости.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются токсичные газы. Это делает её безопасной для закрытых пространств и систем с высокими экологическими требованиями. Температурный диапазон –50…+50 C гарантирует работу даже в суровых климатических условиях.

Преимущества

• Высокая степень защиты IP67 - полностью герметична после усадки благодаря термоплавкому клею внутри манжет и кожуха
• Не требует пайки - заземление осуществляется механически через пружины
• Универсальность - можно применять как с болтовыми, так и с опрессовываемыми соединителями (комплектация адаптивна)
• Стойкая к химическим воздействиям и влаге конструкция
• Экономия времени на монтаже - все элементы собраны в одном комплекте
• Долговечность - срок службы более 30 лет при правильном монтаже

Ограничения применения

• Не для кабелей с металлической оболочкой (например, ААБл, АСБ) - требуется другая серия муфт
• Запрещено использование при температурах ниже –50 C или выше +50 C
• Не рекомендуется для многожильных кабелей (более 2 жил)
• Требуется специальный инструмент: пропановая горелка и набор для срыва головок болтов
• Не допускается повторное использование - одноразовый комплект

Примеры использования

• Соединение кабелей питания между распределительными щитами в подземных кабельных трассах
• Ремонт поврежденного участка кабеля в цеху с высокой влажностью
• Подключение кабеля NYM к основному силовому контуру в частном доме
• Обустройство ответвлений в кабельных сетях городской инфраструктуры
• Замена старой муфты в кабельной камере теплотрассы

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2) - не используйте для меньших или больших значений
• При работе с кабелем с броней - плотно затяните пружины заземления, чтобы исключить контактное сопротивление
• Нагревайте муфту равномерно, начиная с центральной части кожуха, двигаясь к краям - это предотвращает образование воздушных пузырей
• Используйте только рекомендованый инструмент: пропановую горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для работы с болтовыми наконечниками
• После установки осмотрите место соединения: если видны следы недогрева (неупавшие складки), проведите повторный прогрев
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное воздействие низких температур снижает эластичность материала
