Муфта соединительная 4ПСТ-1-25/50 нг-LS без болт. наконечников | 65544 КВТ

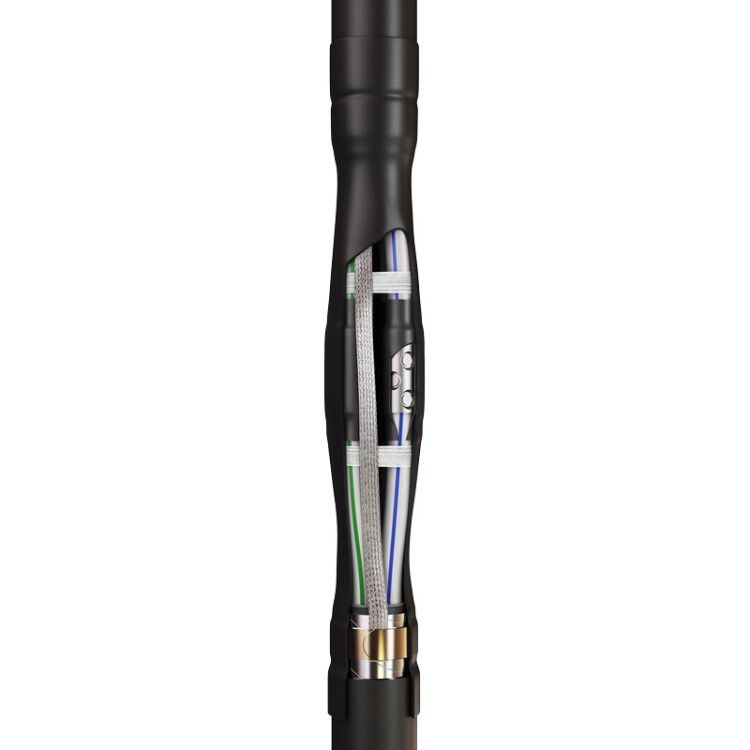

Муфта кабельная соединительная 4ПСТнг-LS-1-25/50 1кВ без болтовых соединителей от КВТ предназначена для надёжного и безопасного соединения четырёхжильных кабелей с пластмассовой изоляцией без брони, работает в диапазоне температур от -50C до +50C и соответствует требованиям ТУ 3599-006-97284872-2006.

Назначение и область применения

Муфта кабельная соединительная 4ПСТнг-LS-1-25/50 1кВ без болтовых соединителей применяется для соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или сшитого полиэтилена (СПЭ), не имеющих металлической брони. Подходит для внутренней и наружной установки. Используется в системах распределения электроэнергии в зданиях, на объектах ЖКХ, промышленных площадках и других местах, где требуется высокая степень защиты и негорючесть.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 25–50 мм2
• Тип исполнения: термоусаживаемая, нг-LS (не распространяющая горение, малый уровень выделения дыма и токсичных веществ)
• Материал корпуса: термопластик негорючий
• Состав: безгалогеновый (не содержит хлора, фтора и других галогенов)
• Рабочий температурный диапазон: от -50 C до +50 C
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников
• Способ монтажа: термоусадка

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: AVVGнг-LS, NYMнг-LS, APvVGнг-LS, AVBbShvнг-LS, AVBVнг-LS, AAVBнг-LS, AVVBGнг-LS, APvBbShvнг-LS, APvBbShpnг-LS. Установка выполняется методом термоусадки - нагревом специальной горелкой до равномерного сжатия всех элементов. Муфта не требует болтовых соединений, что снижает риск плохого контакта и повышает долговечность соединения. Внутренние манжеты имеют слой термоплавкого клея, который при нагреве заполняет все микрозазоры между жилами и обеспечивает герметичность и электрическую изоляцию. Кожух усиливает механическую прочность и защищает от внешних воздействий.

Безопасность и стандарты

Муфта выполнена из материалов без галогенов, что исключает образование едких газов при возгорании. Соответствует требованиям ТУ 3599-006-97284872-2006 и рекомендована для использования в помещениях с повышенными требованиями к пожаробезопасности - офисах, школах, больницах, метро. Применение негорючего материала (нг-LS) гарантирует, что муфта не будет способствовать распространению пламени.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри манжет и кожуха
• Отсутствие болтовых соединений снижает вероятность окисления и потери контакта
• Устойчивость к перепадам температур - работает даже при -50 C
• Защита от влаги и пыли - IP67 при правильном монтаже
• Легко монтируется с помощью стандартной пропановой горелки
• Не выделяет токсичных веществ при нагреве или возгорании

Ограничения применения

Муфта 4ПСТнг-LS-1-25/50 1кВ без болтовых соединителей **не предназначена** для кабелей с броней - её нельзя применять для AVBbShvнг-LS, AVBVнг-LS и аналогов с металлической оболочкой. Также она не подходит для кабелей с сечением менее 25 мм2 или более 50 мм2. Не допускается использование без термоусадки - попытки сборки без нагрева приведут к негерметичному соединению. Отсутствие болтовых наконечников требует предварительной подготовки жил - их необходимо зачистить, обработать и, при необходимости, опрессовать наконечниками самостоятельно.

Примеры использования

• Замена участка кабеля AVVGнг-LS в подвале многоквартирного дома
• Подключение питания к новому оборудованию в цеху с использованием NYMнг-LS
• Обход препятствия при прокладке кабеля в тоннеле или коллекторе
• Ремонт поврежденного участка кабельной трассы в помещении с ограниченным доступом

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля (25–50 мм2) - несоответствие приведёт к перегреву или плохому контакту.
• Используйте только пропановую горелку ПГ (КВТ) - другие устройства могут вызвать неравномерную усадку и повреждение изоляции.
• При работе в условиях влажности или на улице убедитесь, что кабели перед монтажом полностью просушены - влага под кожухом снизит срок службы.
• Если вы используете кабель с броней - выбирайте другую модель муфты с возможностью заземления; эта муфта не поддерживает бронированные кабели.
• Для удобства монтажа заранее подготовьте жилы: зачистите, удалите остатки изоляции, при необходимости опрессуйте контактные наконечники - они не входят в комплект.
