Матрица для пробивки отверстий МПО 72х72 (комплект) КВТ 65654

Матрица для пробивки отверстий МПО 72х72, серия ПРОФИ, комплект от бренда КВТ - это готовый набор для точной пробивки квадратных отверстий 72×72 мм в листовой стали и других металлах. Комплект включает все необходимые элементы для установки и работы с гидравлическими и механическими прессами, что делает его удобным решением для электромонтажных работ.

Назначение и область применения

Матрица для пробивки отверстий МПО 72х72, серия ПРОФИ, комплект предназначена для создания квадратных отверстий в металлических листах. Используется в электромонтаже для подготовки панелей, щитов, корпусов оборудования - например, чтобы вставить кабельные вводы, соединители или крепления. Подходит для работы с листовой сталью ST 37 и нержавеющей сталью. Применяется на производстве, в мастерских и на объектах при сборке распределительных устройств.

Технические характеристики

• Размер отверстия: 72 × 72 мм - квадратная форма, соответствует стандартному размеру для кабельных вводов
• Максимальная толщина материала: 1,5 мм для нержавеющей стали, до 3 мм для стали ST 37
• Тип пробойника и пуансона: щелевой - обеспечивает чистый выдавливание без зажатия материала
• Материал изделия: сталь, закалённая для повышенной износостойкости
• Цвет: черный - антикоррозийное покрытие
• Режимы работы: механический и гидравлический - совместим с большинством прессов

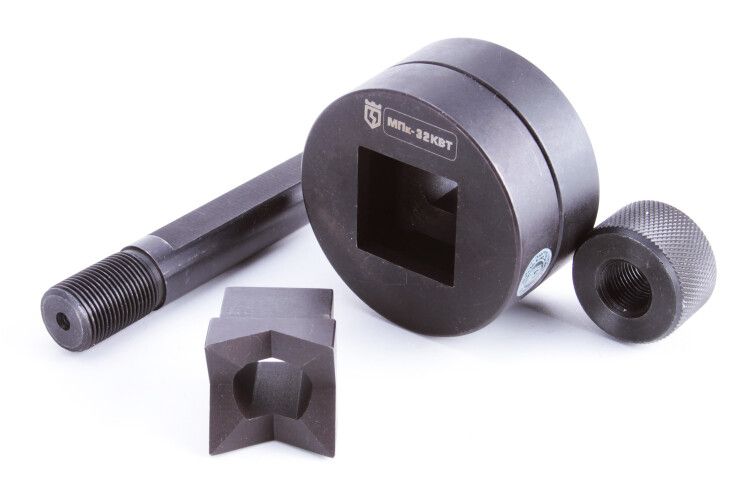

• Состав комплекта: матрица, пуансон, резьбовая шпилька, прижимная втулка - всё для быстрой замены и фиксации

Совместимость и монтаж

Матрица для пробивки отверстий МПО 72х72, серия ПРОФИ, комплект устанавливается в прессы следующих моделей: ППО-60, ППО-115, ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОп-60А, ПГРОу-60А, ПГАПО-60А. Для монтажа требуется только правильно расположить матрицу и пуансон в направляющих, закрепить шпилькой и затянуть прижимную втулку. Установка занимает менее 5 минут. Перед использованием проверьте соответствие размера посадочного места на прессе - отверстия должны точно совпадать с крепёжными отверстиями в матрице.

Преимущества

• Полный комплект - не нужно докупать детали; всё есть в одной упаковке
• Щелевой тип пуансона предотвращает застревание отходов - особенно важно при работе с тонкими металлами
• Высокая прочность стали - срок службы увеличен за счёт термообработки
• Поддержка двух режимов работы - можно использовать как на ручных, так и на автоматизированных прессах
• Унифицированная система крепления - совместима с популярными моделями прессов КВТ

Ограничения применения

• Не применяется для материалов толще 3 мм - риск деформации матрицы и повреждения пресса
• Не рекомендовано использование для цветных металлов толще 1,5 мм - возможна быстрая потеря режущей кромки
• Запрещено применять с прессами, не указанными в списке совместимости - несоответствие посадочных размеров приведёт к выходу из строя
• Не предназначен для пробивки в уже собранных конструкциях - требует доступа к свободной поверхности листа

Примеры использования

• Пробивка отверстий в корпусах электрощитов для ввода кабелей через кабельные вводы типа КВТ-КВ
• Подготовка панелей для монтажа DIN-рейки и коммутационных аппаратов
• Изготовление кронштейнов и опорных плат для силового оборудования
• Настройка вентиляционных решёток в распределительных камерах

Практические советы

• Перед пробивкой всегда проверяйте толщину материала - превышение допустимых значений снижает долговечность матрицы
• При работе с нержавеющей сталью используйте смазку - это продлевает жизнь пуансону и улучшает качество кромки
• После каждого цикла удаляйте стружку из матрицы - даже маленькие остатки могут вызвать перекос и повреждение
• Храните комплект в сухом месте - хотя сталь имеет защитное покрытие, длительный контакт с влагой может вызвать коррозию
• При замене комплекта - меняйте матрицу и пуансон одновременно - изношенный один элемент влияет на работу другого
