Матрица для пробивки отверстий МПО 92х92 (комплект) КВТ 65656

Матрица для пробивки отверстий МПО 92х92, серия ПРОФИ, комплект от бренда КВТ - это готовый набор для точной пробивки квадратных отверстий 92×92 мм в листовой стали и других металлах. Комплект предназначен для механического и гидравлического оборудования, широко применяется в электромонтаже при подготовке панелей, щитов и корпусов.

Назначение и область применения

Матрица для пробивки отверстий МПО 92х92, серия ПРОФИ, комплект используется для создания квадратных проёмов в металлических листах. Подходит для установки кабельных вводов, фланцев, переходных элементов и других устройств в распределительных щитах, панелях управления и электрошкафах. Область применения - электромонтаж, сборка силового и автоматизированного оборудования.

Технические характеристики

• Размер отверстия: 92 × 92 мм - квадратная форма, соответствует стандартным размерам кабельных вводов
• Максимальная толщина материала: 1,5 мм для нержавеющей стали, до 3 мм для листовой стали ST 37
• Тип пробойника и пуансона: щелевой - обеспечивает чёткую вытяжку без заусенец
• Материал изготовления: сталь - высокая износостойкость, устойчивость к деформациям
• Цвет: черный - антикоррозийное покрытие
• Режимы работы: механический и гидравлический - совместим с большинством прессов
• Исполнение: комплект - включает все необходимые элементы для немедленного использования

Совместимость и монтаж

Матрица для пробивки отверстий МПО 92х92, серия ПРОФИ, комплект работает со следующими моделями пробивных станков:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГПО-115
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

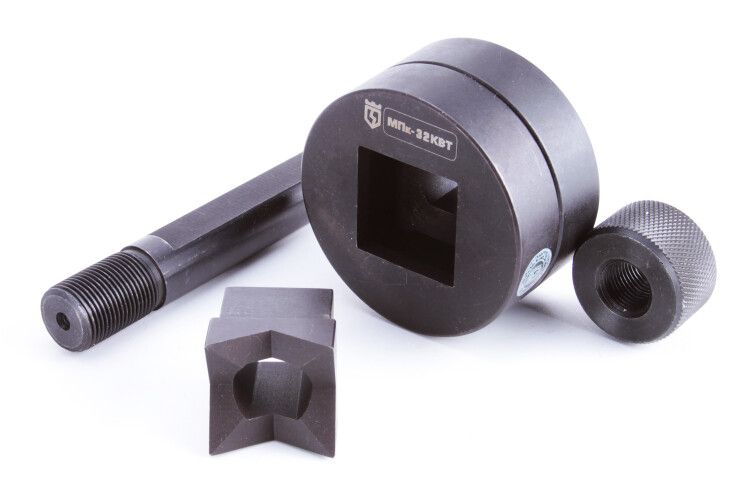

Каждый комплект содержит: матрицу, пуансон, резьбовую шпильку и прижимную втулку. Установка выполняется через стандартные крепёжные отверстия на прессе. Перед работой проверьте соответствие посадочного размера и центровку инструментов.

Преимущества

• Готовый комплект - не требует докупки деталей, снижает риск ошибки при сборке
• Высокая точность формирования отверстий - минимум доработки после пробивки
• Универсальная совместимость - поддерживает популярные модели прессов
• Подходит для двух типов материалов - мягкая сталь и нержавейка
• Долговечность - стальной корпус выдерживает многократные циклы пробивки

Ограничения применения

• Не предназначена для пробивки толще 3 мм - превышение вызывает повреждение инструмента
• Не рекомендовано использовать для цветных металлов (алюминий, медь) без предварительной проверки - возможна быстрая изнашиваемость
• Требуется жесткая фиксация заготовки - при слабом зажиме возникают перекосы и некачественные края
• Не подходит для пластиков и композитов - материал рассчитан исключительно на металл

Примеры использования

• Пробивка отверстий под кабельные вводы в стальных щитах для промышленного освещения
• Подготовка панелей для монтажа контакторов и автоматических выключателей
• Изготовление рамок для установки световых индикаторов в пультах управления
• Создание технологических окон в корпусах частотных преобразователей

Практические советы

• Перед пробивкой смажьте поверхность листа машинным маслом - продлевает срок службы пуансона
• Проверяйте центровку матрицы и пуансона перед каждым циклом - даже малый перекос приводит к деформации отверстия
• При работе с нержавеющей сталью используйте меньшую скорость - выше вероятность закаливания краёв
• Храните комплект в сухом месте - влага вызывает коррозию, особенно на резьбе шпилек
• Запасные части (пуансон, втулка) можно заказывать отдельно - не требуется замена всего комплекта при износе одной детали
