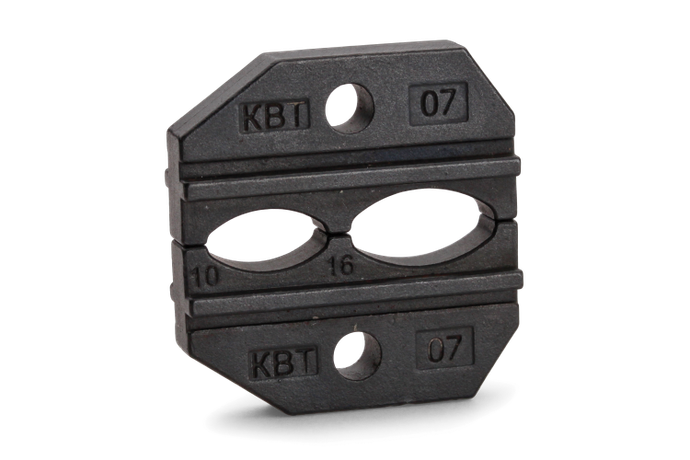

Матрица для опрессовки изолированных наконечников МПК-07 серия ПРОФИ от КВТ - это сменная рабочая часть для пресс-клещей, предназначенная для надёжного обжима изолированных наконечников и гильз сечением 10–16 мм2. Продукт совместим с популярными моделями инструмента и обеспечивает качественный овальный обжим, соответствующий требованиям безопасности.

Назначение и область применения

Матрица для опрессовки изолированных наконечников МПК-07 серия ПРОФИ используется для создания прочного и герметичного соединения между проводом и наконечником. Подходит для работы с изолированными наконечниками и гильзами типов НКИ(н), НВИ(н), НШПИ(н), ГСИ. Область применения - электромонтаж на объектах с высокими требованиями к надёжности соединений: промышленное оборудование, энергоустановки, транспорт, автоматизация.

Технические характеристики

• Поперечное сечение провода: 10–16 мм2
• Тип обжима: овальный, одноконтурный
• Материал: закалённая сталь - устойчива к износу и деформациям
• Цвет: чёрный
• Совместимость: пресс-клещи СТК, СТВ, СТА, CTB, ПКЭ-01, ПКП-01

Совместимость и монтаж

Матрица для опрессовки изолированных наконечников МПК-07 серия ПРОФИ устанавливается вручную в пресс-клещи указанных моделей. Для замены достаточно вынуть старую матрицу и вставить новую до щелчка фиксатора. Убедитесь, что зажимной механизм клещей соответствует размеру матрицы - посадочные размеры стандартизированы для всей серии ПРОФИ. Не используйте с инструментом других брендов, кроме перечисленных - возможна некорректная работа или повреждение.

Безопасность и стандарты

Обжим, выполненный с использованием этой матрицы, соответствует требованиям к механической прочности и электрической проводимости соединений. Овальный профиль снижает риск повреждения изоляции и гарантирует равномерное распределение давления. Соответствие нормам обеспечивается за счёт точного изготовления и контроля качества на этапе производства.

Преимущества

• Высокая долговечность благодаря материалу - сталь сохраняет форму даже после сотен циклов обжима
• Овальный профиль обеспечивает плотное прилегание к жиле и изоляции, минимизируя контактное сопротивление
• Универсальность - одна матрица покрывает весь диапазон 10–16 мм2, исключая необходимость менять инструмент при работе с разным сечением
• Легкая установка и быстрая замена - экономит время при смене задач

Ограничения применения

• Не предназначена для обжима неизолированных наконечников - требуется другая матрица
• Не работает с сечениями меньше 10 мм2 или больше 16 мм2 - возможен неполный обжим или разрушение матрицы
• Несовместима с пресс-клещами, не входящими в список совместимости - например, с моделями KBT, EK, HAKKO
• Запрещено использовать при температуре ниже –25 C - материал теряет пластичность, возрастает риск трещин

Примеры использования

• Подключение силовых кабелей к клеммам распределительных щитов
• Монтаж проводки на конвейерах и станках с вибрацией - овальный обжим удерживает соединение при нагрузках
• Работы в условиях повышенной влажности (цеха, теплицы, подземные коммуникации) - изолированные наконечники + правильный обжим = защита от окисления
• Сервисное обслуживание систем автоматизации - быстрая замена матрицы позволяет переключаться между сечениями без потери времени

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - допуск +-0,5 мм2
• Не используйте матрицу с повреждёнными или забитыми канавками - это снижает качество обжима
• При частой работе рекомендуется периодически смазывать ось крепления матрицы специальной смазкой для инструмента
• Храните матрицу в сухом месте - влага вызывает коррозию, особенно на краях рабочей поверхности
• При первом применении сделайте пробный обжим - убедитесь, что изоляция не раздавлена, а жила полностью заполнена наконечник
