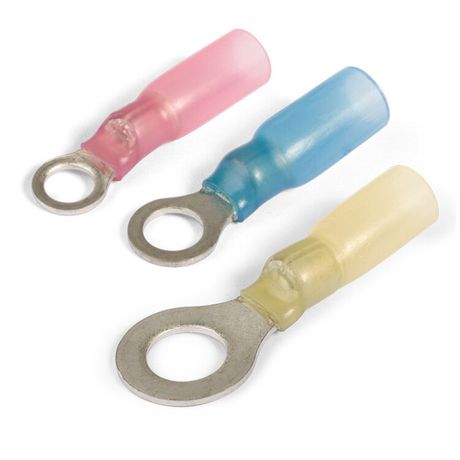

Наконечник кабельный кольцевой изолированный НКИ-Т 2.5-6 серия ПРОФИ - 66626 КВТ

Наконечник кабельный кольцевой изолированный НКИ-Т 2,5-6 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 1,5–2,5 мм2 и последующего крепления к клеммам через винтовые соединения. Благодаря термоусадочной изоляции и лужённому контакту, этот наконечник обеспечивает долговечное и защищённое соединение даже в условиях повышенной влажности.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ-Т 2,5-6 (100 шт/упак) используется для подготовки концов медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контактным пластинам и другим элементам электрооборудования. Подходит для стационарной установки в распределительных щитах, панелях управления, силовых цепях и оборудовании с винтовыми зажимами. Применяется в промышленности, энергетике, транспорте и системах автоматизации.

Технические характеристики

• Номинальное поперечное сечение провода: 1,5–2,5 мм2
• Диаметр отверстия контактной площадки: 6 мм
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: термопласт (не содержит галогенов)
• Цвет изоляции: синий
• Температурная стойкость изоляции: до +105 C
• Номинальное напряжение: 690 В
• Номинальный ток: 27 А
• Способ монтажа: опрессовка с использованием термоусадочной трубки
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ-Т 2,5-6 (100 шт/упак) совместим с любыми инструментами для опрессовки, подходящими под сечение 1,5–2,5 мм2. Установка выполняется в два этапа:

1. Зачищается изоляция провода на длину, соответствующую длине трубчатой части наконечника.
2. Провод вставляется в наконечник и опрессовывается специальным инструментом - при этом опрессовка производится **поверх** термоусадочной манжеты, что исключает повреждение изоляции.
3. После опрессовки термоусадочная трубка нагревается тепловым феном - она равномерно сжимается, плотно облегая место соединения и образуя герметичный, антикоррозионный слой.

Заваренный стыковой шов на контактной трубке позволяет устанавливать наконечник любой стороной - ориентация в матрице инструмента не влияет на качество соединения.

Особенности конструкции

• Поперечные засечки внутри трубки усиливают механическое сцепление с жилой, предотвращая её проскальзывание.
• Клеевой слой внутри термоусадочной трубки заполняет микропоры и исключает попадание влаги и пыли.
• Расширенный диапазон сечений (1,5–2,5 мм2) снижает необходимость хранить несколько типоразмеров.
• Лужёное покрытие улучшает проводимость и защищает медь от окисления при длительной эксплуатации.

Безопасность и стандарты

Наконечник кабельный кольцевой изолированный НКИ-Т 2,5-6 (100 шт/упак) соответствует требованиям ТУ 3424-001-59861269-2004. Изоляция изготовлена из галоген-free материала - при возгорании не выделяет токсичных газов. Работает при температуре до +105 C, что допускает применение в помещениях с высокой нагрузкой. Номинальное напряжение 690 В обеспечивает безопасную работу в сетях переменного и постоянного тока до этого уровня.

Преимущества

• Герметизация после термоусадки - защита от влаги, пыли и коррозии.
• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке.
• Удобство монтажа: не требует точной ориентации при опрессовке.
• Экономия места: один типоразмер заменяет два узкоспециализированных.
• Синий цвет изоляции упрощает визуальную идентификацию в сложных сборках.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна трещина в жиле при опрессовке.
• Температура окружающей среды выше +105 C недопустима - изоляция потеряет форму и защитные свойства.
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или экстремальных перегрузок свыше 27 А.
• Термоусадка требует наличия теплового фена; без него монтаж невозможен.

Примеры использования

• Подключение медных проводов к клеммам автоматических выключателей в распределительном щите.
• Оконцевание проводов в частотных преобразователях и пускателях.
• Соединение проводов в системах освещения промышленных объектов с винтовыми зажимами.
• Монтаж в силовых цепях станков, конвейеров и насосных установках.

Практические советы

• Выбирайте инструмент для опрессовки с матрицами, рассчитанными именно на сечение 1,5–2,5 мм2 - слишком маленькая или большая матрица испортит наконечник.
• Перед опрессовкой проверьте, чтобы провод полностью вошёл в трубку - не должно быть торчащих жил.
• При работе в сыром помещении используйте только эти наконечники - они обеспечивают лучшую защиту, чем неизолированные аналоги.
• Храните упаковку в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить внешнюю упаковку.
• При необходимости замены - можно использовать наконечник с таким же диаметром отверстия (6 мм) и сечением, даже если он другой модели - главное, чтобы был лужёный и подходил по размеру.
