Наконечник кабельный кольцевой изолированный НКИ(н) 2.5-6 серия ПРОФИ - 57911 КВТ

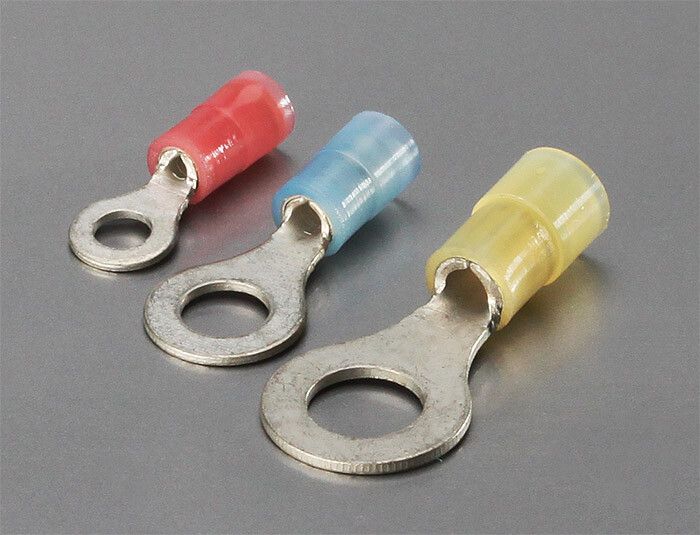

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-6 от КВТ предназначен для надёжного оконцевания медных проводов сечением 2,5 мм2 и последующего крепления к клеммам через винтовые соединения. Артикул 57911 соответствует серии НКИ(н): наконечники кольцевые изолированные с нейлоновой манжетой, обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-6 используется для создания долговечных и безопасных соединений между медными проводами и клеммами электрооборудования. Применяется в распределительных щитах, панелях управления, силовых установках, станках, конвейерах и других системах, где требуется надёжная фиксация провода с помощью болта или винта. Подходит для монтажа в промышленных, энергетических и автоматизированных объектах.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диаметр отверстия: 6 мм - совместим с винтами M6
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: да, выполнена из самозатухающего нейлона без галогенов
• Цвет изоляции: синий - стандартизированная цветовая маркировка
• Рабочее напряжение: до 1000 В (по спецификации), рекомендовано использовать до 690 В согласно требованиям безопасности
• Номинальный ток: 27 А
• Диапазон рабочих температур: от –40 C до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-6 рассчитан на опрессовку однопроволочных и многопроволочных медных жил. Установка выполняется с использованием пресс-клещей с подходящими матрицами. Благодаря заваренному стыковому шву на контактной трубке, ориентация наконечника в матрице не важна - можно вставлять любой стороной. Изоляционная манжета позволяет выполнять опрессовку даже поверх неё, что исключает риск повреждения изоляции во время работы. Диаметр отверстия 6 мм гарантирует совместимость с винтами M6, распространёнными в промышленном оборудовании.

Особенности конструкции

• “Easy Entry”: раструбообразная форма нейлоновой манжеты облегчает введение многожильных проводов - снижается усилие при заправке и минимизируется риск выскальзывания жил.
• Поперечные засечки: на внутренней стенке трубки обеспечивают повышенную механическую прочность соединения за счёт лучшего сцепления с жилой.
• Расширенный диапазон опрессовки: один типоразмер поддерживает широкий спектр многопроволочных проводов - снижает необходимость хранить множество вариантов.
• Самозатухающий нейлон: материал изоляции не поддерживает горение, безопасен при перегревах и не выделяет токсичных веществ.

Безопасность и стандарты

Наконечник кабельный кольцевой изолированный НКИ(н) 2,5-6 изготовлен в соответствии с техническими условиями ТУ 3424-001-59861269-2004. Изоляция не содержит галогенов, что делает её экологически безопасной при возгорании. Температурный предел +105 C соответствует требованиям к работе в нагретых средах. Хотя номинальное напряжение указано как 1000 В, в реальных условиях рекомендуется применять изделие в сетях до 690 В - это соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке
• Защита от коррозии - лужёная медь сохраняет проводимость даже в агрессивной среде
• Удобство монтажа - раструб для жил и свобода ориентации при опрессовке экономят время
• Долговечность - работа при температурах до +105 C и в диапазоне от –40 C обеспечивает стабильность в любых условиях
• Экономия места - один типоразмер заменяет несколько аналогов

Ограничения применения

• Не предназначено для использования с алюминиевыми проводами - только с медью
• Запрещено использование без опрессовки; скручивание или пайка недопустимы - нарушают целостность соединения
• Не следует применять в условиях постоянного погружения в жидкости - хотя изоляция герметична, она не предназначена для IP67/68
• При напряжении выше 690 В необходимо проверять соответствие проектным решениям и нормам ПУЭ

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение двигателей с частотными преобразователями
• Фиксация проводов на клеммах PLC-модулей и реле
• Монтаж цепей управления на конвейерных линиях
• Обвязка силового оборудования в пищевой и фармацевтической промышленности - благодаря галоген-free изоляции

Практические советы

• Перед опрессовкой убедитесь, что жила полностью введена в трубку - не должно быть свободных проволочек
• Выбирайте пресс-клещи с матрицами, соответствующими сечению 2,5 мм2 и форме наконечника - некорректный инструмент снижает надёжность
• Проверьте плотность соединения после опрессовки: попробуйте слегка потянуть провод - он не должен выскользнуть
• При сборке щита используйте синий цвет как маркер фазы L1 - это ускоряет диагностику и обслуживание
• Храните наконечники в сухом месте - хотя они устойчивы к влаге, длительное воздействие высокой влажности может повлиять на качество лужения
