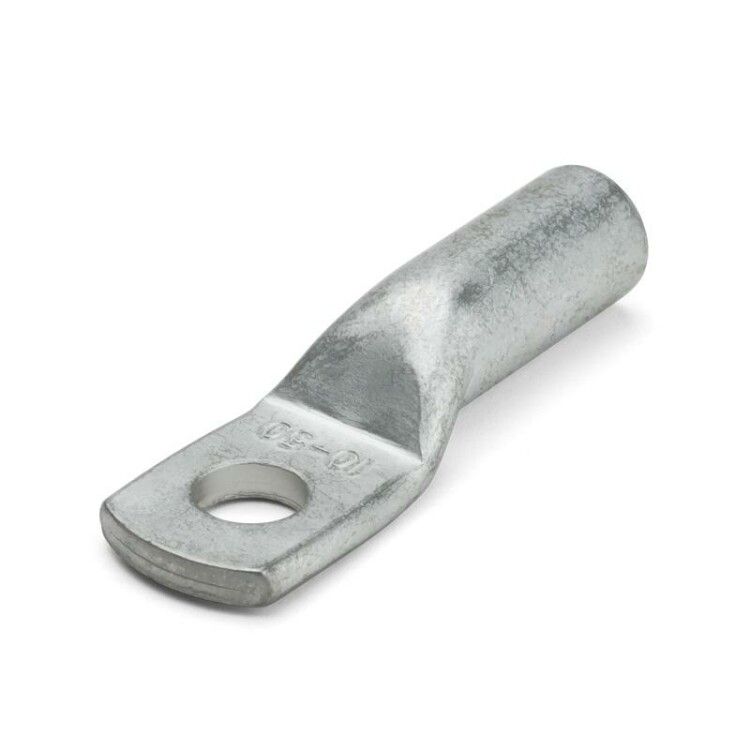

Наконечник кабельный ТМЛ DIN 500, M20 луженый КВТ 65250

Наконечник кабельный медный луженый ТМЛ(DIN) 500-20-31 от бренда КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 500 мм2 методом опрессовки. Артикул 65250 соответствует стандарту DIN 46235 и применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 500-20-31 используется для создания прочного и долговечного соединения между медным многожильным проводом и зажимом оборудования - например, автоматическим выключателем, контактором, шиной или трансформатором. Применяется в распределительных устройствах, подстанциях, промышленном оборудовании и энергообъектах, где требуется устойчивость к механическим нагрузкам и воздействию окружающей среды.

Технические характеристики

• Материал: рафинированная медь марки М1 - обеспечивает высокую электропроводность и термическую стабильность
• Номинальное сечение провода: 500 мм2 - рассчитан на большие токовые нагрузки
• Диаметр отверстия: 20 мм - совместим с болтами M20
• Наружный диаметр: 42 мм - учтён при выборе места установки и зазора
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает надёжность контакта
• Угол соединения: 180° - прямое расположение провода относительно зажима, удобно для компактной сборки
• Количество монтажных отверстий: 1 - одиночное крепление
• Номинальное напряжение: 35 кВ - допустимо применение в высоковольтных системах
• Стандарт: DIN 46235 - европейский эталон качества для кабельных наконечников
• Способ монтажа: опрессовка - требует специальных клещей и матриц
• Цвет: серый - визуально отличается от других типов наконечников

Совместимость и монтаж

Наконечник ТМЛ(DIN) 500-20-31 совместим с инструментом для опрессовки, поддерживающим матрицы шириной 10–14 мм. На трубной части нанесена двухдорожечная разметка - она указывает точное положение для одной или двух опрессовок в зависимости от типа матрицы. Для качественного соединения необходимо использовать матрицу, соответствующую сечению 500 мм2 и диаметру отверстия 20 мм. Убедитесь, что провод полностью вставлен внутрь гильзы - свободный конец жилы не должен выходить за пределы наконечника.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 46235, который регламентирует форму, размеры, материалы и требования к прочности соединений. Лужёное покрытие выполнено в соответствии с климатическим исполнением Т2 - позволяет работать в условиях повышенной влажности, перепадов температур и агрессивной среды. Напряжение 35 кВ подтверждает соответствие требованиям для высоковольтных установок. Соответствие стандарту снижает риск нагрева, искрения и отказа соединения.

Преимущества

• Высокая электропроводность меди М1 минимизирует потери мощности
• Лужёное покрытие предотвращает коррозию даже при длительной эксплуатации вне помещений
• Чёткая разметка на трубе ускоряет монтаж и исключает ошибки при опрессовке
• Кольцевая форма контактной площадки обеспечивает равномерную передачу усилия при затяжке болтом
• Соответствие DIN 46235 гарантирует взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных
• Требуется обязательное использование специализированных опрессовочных клещей; скручивание или пайка недопустимы
• Запрещено применять с алюминиевыми или медно-алюминиевыми кабелями - возможна электрохимическая коррозия
• Работает только при температурах, соответствующих классу Т2; экстремальные условия (-50C/+70C) требуют проверки условий эксплуатации
• Диаметр отверстия 20 мм ограничен - не подходит для болтов большего размера

Примеры использования

• Подключение силового кабеля 500 мм2 к шине в распределительном щите 10/35 кВ
• Оконцевание фазного провода на входе в трансформаторную подстанцию
• Соединение кабеля с выводом автомата или контактора в промышленном цехе
• Монтаж в системах питания конвейеров, насосных станций, сварочного оборудования

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не более и не менее
• Проверьте, чтобы все жилы были плотно заполнены внутри наконечника - не должно быть пустот
• Используйте матрицу, указанную производителем инструмента для сечения 500 мм2
• После опрессовки осмотрите место соединения: трещины, деформация или выступы жил - признаки некачественной работы
• При работе в сыром воздухе или на открытом воздухе дополнительно смажьте контактную поверхность антикоррозийной пастой
• Артикул 65250 - один из самых востребованных в линейке КВТ; храните запасные экземпляры на объектах с высокими требованиями к надёжности
