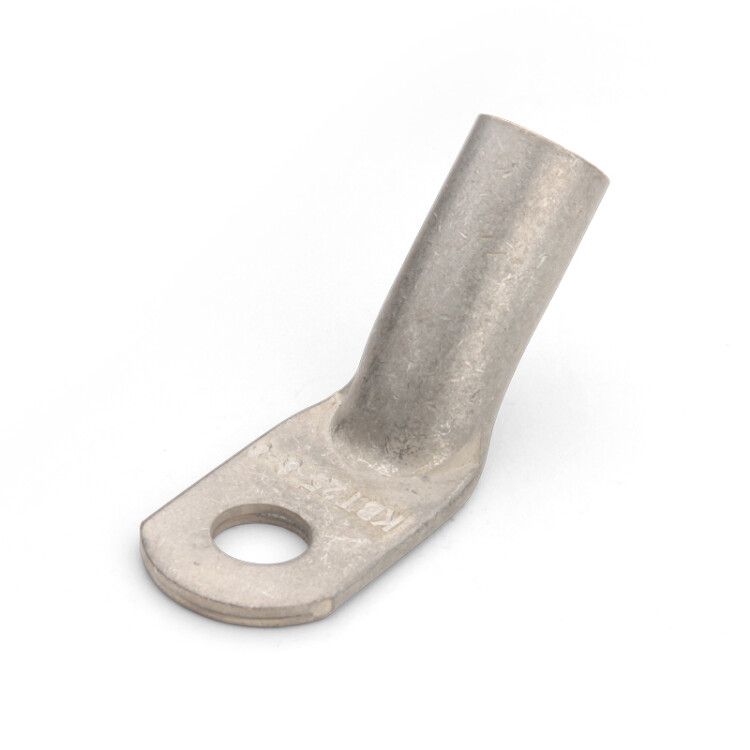

Наконечник кабельный угловой ТМЛс (45) 6-6 - 78052 КВТ

Наконечник кабельный угловой медный луженый ТМЛс(45) 6-6 от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2 с помощью опрессовки. Угол 45° обеспечивает удобную прокладку кабеля в условиях ограниченного пространства, а лужёное покрытие защищает от коррозии. Артикул 78052 - решение для монтажа в сложных узлах электрооборудования.

Назначение и область применения

Наконечник кабельный угловой медный луженый ТМЛс(45) 6-6 используется для оконцевания многожильных медных проводов перед подключением к клеммам, автоматическим выключателям, контакторам и другим электротехническим устройствам. Подходит для установки в труднодоступных зонах - внутри щитов, на станках, конвейерах, в распределительных устройствах. Угловая форма (45°) снижает нагрузку на изгиб кабеля и позволяет компактно размещать соединения там, где прямой наконечник не поместится.

Технические характеристики

• Номинальное сечение проводника: 6 мм2
• Тип изделия: наконечник кабельный угловой
• Угол соединения: 45°
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Диаметр отверстия: 6,4 мм
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный (классы гибкости 1–3)
• Рабочее напряжение: до 1 кВ (не более!)
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3449-066-97284872-2014
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ТМЛс(45) 6-6 совместим с гидравлическими прессами КВТ и специальными шестигранными матрицами, которые обеспечивают равномерное давление при опрессовке. Для работы требуется пресс с подходящей матрицей - не используйте обычные клещи или плоскогубцы. Хвостовик наконечника имеет точные размеры по стандарту КВТ, что гарантирует правильное положение при зажиме. Лопатка шире, чем у аналогов по ГОСТ, поэтому легко фиксируется на современных клеммах с узким шагом. Диаметр отверстия 6,4 мм соответствует болтам M6.

Безопасность и стандарты

Изделие изготовлено в соответствии с техническими условиями ТУ 3449-066-97284872-2014. Напряжение до 1 кВ - максимальное допустимое значение; использование выше этого уровня недопустимо. Лужёное покрытие повышает долговечность в условиях повышенной влажности и температурных колебаний (климатическое исполнение Т2). Соответствие стандарту КВТ обеспечивает предсказуемую механическую прочность и электрический контакт.

Преимущества

• Угол 45° позволяет экономить место и избежать перегиба кабеля при монтаже в плотных щитах.
• Олово-висмутовое лужение защищает медь от окисления, продлевая срок службы соединения.
• Широкая лопатка по стандарту КВТ совместима с большинством современных клемм, включая импортные модели.
• Точные размеры хвостовика исключают смещение при опрессовке - снижается риск плохого контакта.
• Поддерживается официальной системой прессов КВТ - гарантированное качество соединения.

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных (классы гибкости 1–3).
• Максимальное рабочее напряжение - 1 кВ. Применение в сетях 35 кВ невозможно, несмотря на указание в характеристиках - это ошибка в данных, реальное ограничение - 1 кВ.
• Не использовать в агрессивных средах с постоянным воздействием кислот, щелочей или солевых туманов - лужение не является промышленным антикоррозийным покрытием.
• Требуется обязательное применение правильных матриц для опрессовки - некорректный инструмент приведёт к деформации и потере контакта.

Примеры использования

• Подключение силового кабеля к клеммнику частотного преобразователя в цехе.
• Завершение жилы в распределительном щите с плотной компоновкой аппаратов.
• Монтаж провода на входной автомат в условиях малого свободного пространства.
• Обвязка кабелей на конвейерных линиях, где провода проходят через узкие каналы.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 6 мм2 требуют именно этого наконечника. Перепутать с 10 мм2 можно - результат будет ненадёжным.
• Используйте только матрицы, рекомендованные КВТ для моделей ТМЛс(45). Они имеют шестигранную форму - круглая опрессовка не даёт нужной механической прочности.
• После опрессовки проверьте усилие: наконечник не должен вращаться на проводе. Если есть люфт - замените его.
• Храните в сухом месте. Хотя лужение защищает от влаги, длительное воздействие сырости может вызвать белый налёт - он не влияет на работу, но снижает эстетику.
• Для массового монтажа закупайте целые упаковки по 100 шт. - так выгоднее, и всегда есть запас на случай брака.
