Наконечник кабельный угловой ТМЛс (90) 120-12 - 70296 КВТ

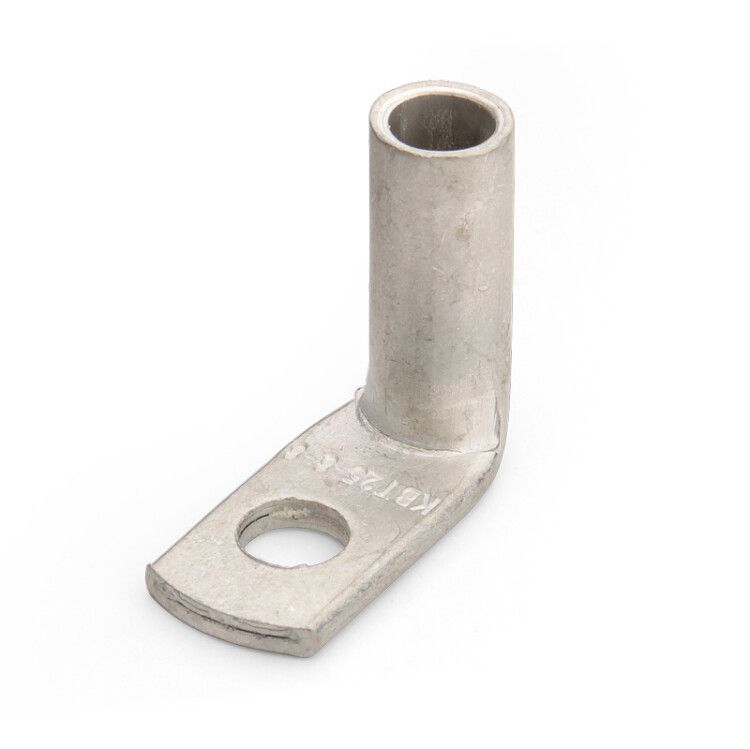

Наконечник медный угловой ТМЛс(90) 120-12 КВТ - это надёжный элемент для оконцевания медных кабелей сечением 120 мм2 методом опрессовки. Бренд КВТ предлагает этот продукт как часть серийного решения для сложных условий монтажа, особенно там, где требуется изменить направление тока на 90°. Артикул 70296 упакован по 10 штук, что удобно для профессионального использования.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 120-12 КВТ предназначен для оконцевания медных жил кабелей и проводов с номинальным сечением 120 мм2. Его угловая форма (90°) позволяет легко подключать кабели в условиях ограниченного пространства - например, внутри распределительных щитов, на трансформаторах, в ящиках автоматики или при прокладке вдоль стен. Применяется в энергетике, промышленности, ЖКХ и на объектах с высокой плотностью коммуникаций.

Технические характеристики

• Материал: рафинированная медь марки М1 - обеспечивает высокую электропроводность и механическую прочность.
• Сечение провода: 120 мм2 - соответствует стандартным многожильным кабелям 1–3 класса гибкости.
• Угол соединения: 90° - позволяет менять направление токоведущего участка без изгиба самого кабеля.
• Диаметр отверстия: 13 мм - совместим с болтами и зажимами стандартного размера.
• Покрытие: лужение оловом-висмутом (Т2) - защищает от окисления, повышает долговечность в условиях повышенной влажности и температурных колебаний.
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивает герметичное и надёжное соединение.
• Номинальное напряжение: до 35 кВ - допустимо применение в средневольтовых сетях.
• Количество отверстий: одно - для фиксации одним болтом.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке.
• Нормативный документ: ТУ 3449-066-97284872-2014 - соответствие требованиям производства.

Совместимость и монтаж

Наконечник медный угловой ТМЛс(90) 120-12 КВТ совместим с кабелями, имеющими жилы 1, 2 и 3 класса гибкости - то есть почти всеми распространёнными строительными и промышленными кабелями. Для монтажа необходима опрессовка с использованием матриц, подходящих под сечение 120 мм2 и тип наконечника. Диаметр трубной части рассчитан под стандартную опрессовку, поэтому важно использовать инструмент с правильной формой пуансона и матрицы. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание к жиле.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-066-97284872-2014. Луженое покрытие снижает риск электрохимической коррозии, а материал меди M1 гарантирует стабильную работу при нагреве. Напряжение 35 кВ указывает на возможность применения в системах среднего напряжения, однако использование вне этих пределов запрещено. Не применяйте в условиях постоянного воздействия открытого пламени или агрессивных химических сред - даже лужение имеет свои границы защиты.

Преимущества

• Угловая форма (90°) экономит место и исключает изгиб кабеля, который может повредить изоляцию.
• Лужение увеличивает срок службы в сырых и агрессивных средах - особенно актуально для подземных кабельных трасс и помещений с высокой влажностью.
• Работает с большинством современных кабелей благодаря оптимальному диаметру трубной части.
• Производитель КВТ предоставляет комплексное решение: наконечники, гильзы, инструмент и рекомендации по технологии - всё согласовано между собой.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - только с медью.
• Запрещено применять при напряжении выше 35 кВ - возможна пробой изоляции или перегрев контакта.
• Не используется в условиях постоянного погружения в воду или в агрессивных химических средах - лужение не является полноценной антикоррозийной защитой в таких случаях.
• Требуется обязательное использование качественного инструмента для опрессовки - попытки зажима клещами или паяльником недопустимы.

Примеры использования

• Подключение силового кабеля 120 мм2 к шинной системе в распределительном устройстве 10 кВ.
• Присоединение кабеля к выводу трансформатора в закрытом боксе с малым доступом.
• Монтаж в цепях управления станков, когда необходимо вывести провод вертикально вниз от горизонтальной шины.
• Обустройство заземляющего контура в помещениях с высокой влажностью - например, насосных станциях.

Практические советы

• Перед монтажом удалите изоляцию точно на длину трубной части наконечника - лишняя изоляция мешает качественной опрессовке.
• Выбирайте матрицу для опрессовки, указанную производителем КВТ для серии ТМЛс(90°). Неправильная матрица вызовет плохой контакт или разрушение наконечника.
• Проверяйте посадочный диаметр отверстия (13 мм) перед установкой болта - он должен свободно проходить, но не иметь люфта.
• Храните наконечники в сухом месте - даже луженое покрытие со временем теряет эффективность при длительном воздействии влаги.
• При работе в группе - заказывайте целую упаковку (10 шт.), чтобы избежать перебора по партиям и сохранить единое качество покрытия.
