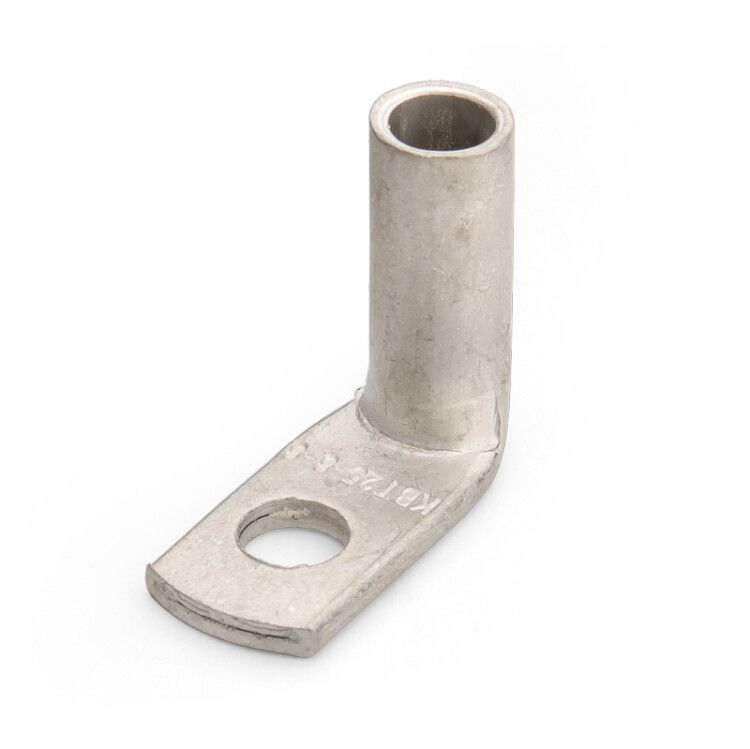

Наконечник кабельный угловой ТМЛс (90) 50-10 - 70291 КВТ

Наконечник кабельный угловой ТМЛс(90) 50-10 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 50 мм2 с помощью опрессовки. Благодаря угловому дизайну под 90° он удобен для монтажа в плотных распределительных устройствах и сложных условиях сборки.

Назначение и область применения

Наконечник кабельный угловой ТМЛс(90) 50-10 используется для создания прочного и долговечного соединения между медным кабелем и оборудованием - например, автоматическими выключателями, контакторами, шинными системами или трансформаторами. Подходит для работы в силовых цепях до 35 кВ. Применяется там, где требуется изменить направление кабеля на 90° без изгиба самого провода - особенно в щитах, ящиках и других компактных пространствах.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Угол соединения: 90°
• Диаметр отверстия: 10,5 мм
• Метрический размер резьбы: M10
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты T2 - устойчивость к влажности и коррозии)
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: 1
• Номинальное напряжение: 35 кВ
• Способ монтажа: опрессовка
• Цвет: серый
• Стандарт: ТУ 3449-066-97284872-2014

Совместимость и монтаж

Наконечник кабельный угловой ТМЛс(90) 50-10 совместим с жилами кабелей 1, 2 и 3 классов гибкости - то есть с большинством строительных и промышленных медных проводов. Для установки требуется специальный пресс и матрица, соответствующая сечению 50 мм2 и типу наконечника. Диаметр отверстия 10,5 мм позволяет использовать болты M10. Лужённое покрытие снижает риск окисления при длительной эксплуатации. Монтаж выполняется исключительно методом опрессовки - пайка недопустима.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-066-97284872-2014. Напряжение 35 кВ обеспечивает безопасную работу в высоковольтных сетях. Лужение по стандарту T2 гарантирует стойкость к повышенной влажности и температурным колебаниям, что важно для помещений с агрессивной средой. Соответствие нормам снижает риск перегрева и потери контакта при нагрузках.

Преимущества

• Угол 90° экономит место в плотных распределительных устройствах - не требует дополнительных переходников.
• Лужёное покрытие защищает от коррозии и улучшает проводимость контактов.
• Рафинированная медь М1 обеспечивает минимальное электрическое сопротивление и высокую теплопроводность.
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болта.
• Производитель предлагает комплексное решение: наконечники, гильзы, инструмент и технологии монтажа - всё согласовано для максимальной надёжности.

Ограничения применения

• Не предназначена для алюминиевых проводов - только для меди.
• Не допускается использование без опрессовки - механическая фиксация или пайка нарушают герметичность и снижают срок службы.
• Подходит только для жил сечением 50 мм2 - применение для меньших или больших сечений вызывает перегрев или плохой контакт.
• Не рекомендуется для открытых внешних установок без дополнительной защиты - хотя покрытие T2 устойчиво к влаге, прямое воздействие осадков и УФ-излучения не предусмотрено.

Примеры использования

• Подключение медного кабеля 50 мм2 к выводу автомата в распределительном щите с ограниченным пространством.
• Соединение кабеля с шиной заземления в подстанциях или ТП, где требуется поворот на 90°.
• Монтаж в частных электроустановках с высокой плотностью коммуникаций - например, в промышленных пультах управления.
• Замена старых наконечников в модернизируемых объектах, где сохраняются существующие болтовые соединения M10.

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы кабеля внутреннему каналу наконечника - не допускайте свободного люфта или пережима.
• Выбирайте матрицу пресса, указанную производителем для серии ТМЛс(90°) - неверная матрица деформирует форму и снижает качество контакта.
• При затяжке болта M10 соблюдайте момент затяжки - слишком сильное усилие может повредить резьбу в наконечнике.
• Проверяйте целостность лужёного слоя после монтажа - трещины или сколы увеличивают риск окисления.
• Храните наконечники в сухом месте - даже с хорошим покрытием длительное воздействие влаги может снизить надёжность.
