Наконечник кабельный вилочный изолированный НВИ-Т 1.5-5 серия ПРОФИ - 66638 КВТ

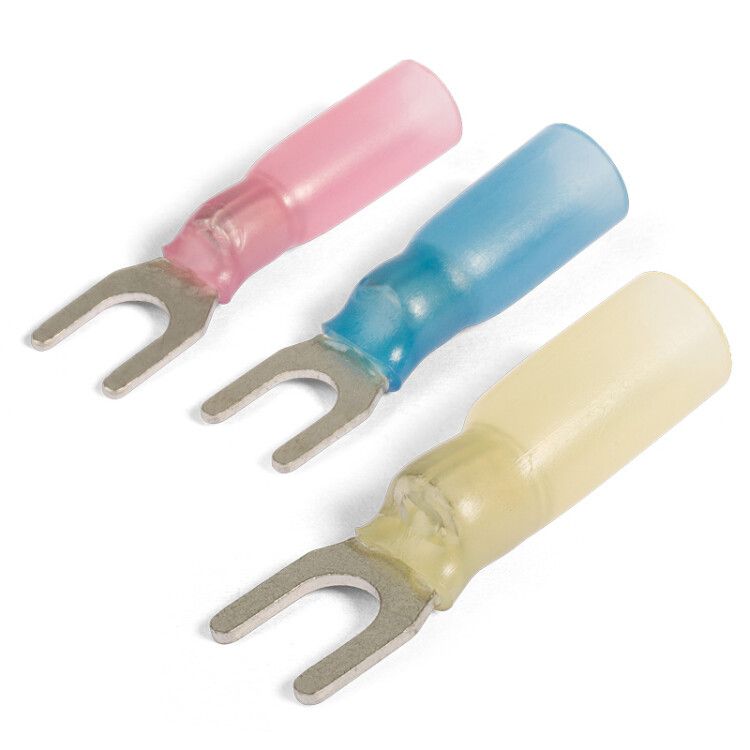

Наконечник вилочный кабельный изолированный НВИ-Т 1,5-5 (100 шт/упак) КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 0,5–1,5 мм2 и последующего подключения к винтовым клеммам. Благодаря термоусадочной изоляции и лужённому контакту, этот наконечник защищает соединение от коррозии и внешних воздействий, что делает его подходящим для промышленного и распределительного электрооборудования.

Назначение и область применения

Наконечник вилочный кабельный изолированный НВИ-Т 1,5-5 (100 шт/упак) КВТ используется для оконцевания медных проводов методом опрессовки перед установкой на винтовые клеммы. Подходит для устройств, где требуется частая замена или переключение проводов - например, в щитах управления, станках, конвейерах, системах автоматизации. Применяется там, где важна скорость обслуживания и долговечность соединения.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 5 мм
• Материал контакта: медь марки М1
• Покрытие контакта: электролитическое лужение
• Материал изоляции: термопласт (не содержит галогенов)
• Рабочая температура: до +105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Номинальный ток: 19 А
• Способ монтажа: термоусадка
• Цвет изоляции: красный
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник вилочный кабельный изолированный НВИ-Т 1,5-5 (100 шт/упак) КВТ совместим с любыми винтовыми клеммами с диаметром болта 5 мм. Установка выполняется в два этапа:

1. Опрессовка контактной части специальным инструментом - поперечные засечки внутри трубы обеспечивают прочное механическое соединение с жилой.
2. Обжиг термоусадочной трубки с клеевым слоем - при нагреве она плотно обволакивает место соединения, исключая попадание влаги и пыли.

Заваренный стык на контактной трубке позволяет устанавливать наконечник в любом положении - ориентация в матрице инструмента не влияет на качество опрессовки.

Безопасность и стандарты

Наконечник соответствует требованиям ТУ 3424-001-59861269-2004. Изоляция выполнена из галоген-free материала - при возгорании не выделяет токсичных газов. Лужёное покрытие снижает риск окисления и повышает срок службы в условиях повышенной влажности. Работает при температуре до +105 C, что допускает применение в закрытых корпусах с локальным нагревом.

Преимущества

• Герметичность: клеевой слой в термоусадке полностью изолирует соединение от влаги, пыли и химических агрессивных сред.
• Экономия времени: не нужен полный демонтаж клеммы - достаточно ослабить винт для замены или перекрестки провода.
• Высокая механическая прочность: засечки внутри трубки предотвращают проскальзывание жилы даже при вибрациях.
• Удобство монтажа: широкий диапазон сечений (0,5–1,5 мм2) позволяет использовать один тип наконечника вместо нескольких.
• Защита от коррозии: лужение сохраняет хорошую проводимость и снижает сопротивление контакта.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Температура окружающей среды выше +105 C недопустима - изоляция начнёт деформироваться.
• Не следует использовать в местах постоянного контакта с открытым пламенем или высокими температурами (>150 C).
• Требуется наличие термофена или газовой горелки для монтажа - без тепла термоусадка не сожмётся.

Примеры использования

• Подключение проводов к клеммным колодкам в силовых щитах промышленных станков.
• Монтаж цепей управления в конвейерных линиях с частыми изменениями схемы.
• Замена проводов в распределительных коробках с ограниченным доступом - удобно при ремонте без полного отключения системы.
• Использование в мобильных энергоустановках, где важно защитить соединения от влаги и пыли.

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, рассчитанной на сечение 1,5 мм2 - слишком маленькая матрица повредит жилу, слишком большая - не обеспечит достаточного давления.
• Перед термоусадкой проверьте, чтобы провод был полностью вставлен в контактную часть - минимальный зазор снижает надёжность.
• Для работы вне сети используйте портативные газовые горелки КВТ: Х-190, Х-220 или Х-350 - они обеспечивают равномерный прогрев без перегрева изоляции.
• Храните наконечники в сухом месте - хотя изоляция герметична, длительное воздействие влаги на открытые концы проводов может вызвать окисление.
• Проверяйте цвет изоляции после усадки - он должен стать равномерно красным, без пузырей и потёртостей.
