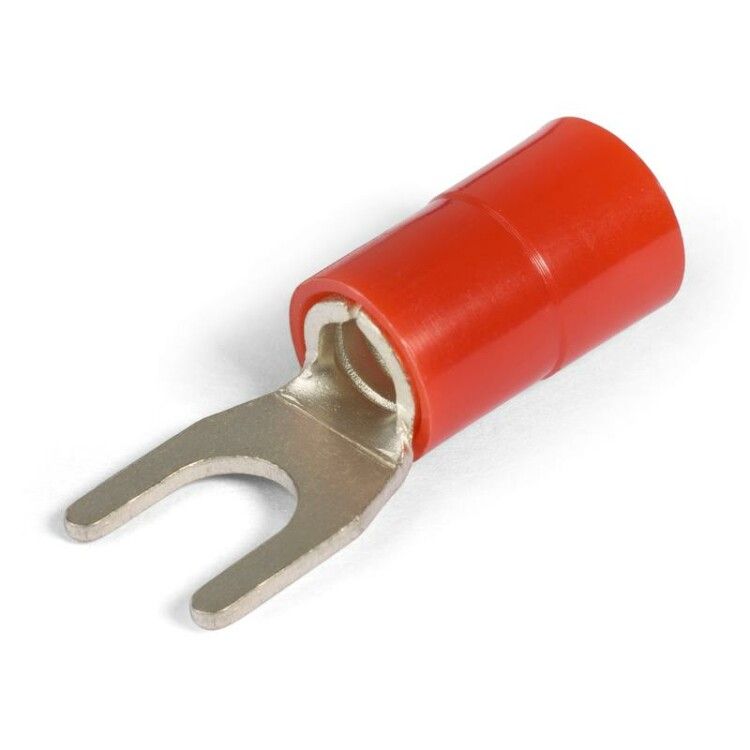

Наконечник кабельный вилочный изолированный НВИ(н) 10-5 серия ПРОФИ - 61779 КВТ

Наконечник вилочный изолированный НВИ(н) 10-5, 100 шт в упаковке, серия ПРОФИ, КВТ предназначен для надёжного соединения многопроволочных медных проводов с винтовыми клеммами оборудования. Благодаря изолированной конструкции и лужёной меди он обеспечивает безопасную передачу тока до 62 А при напряжении до 1000 В.

Назначение и область применения

Наконечник вилочный изолированный НВИ(н) 10-5, 100 шт в упаковке, серия ПРОФИ, КВТ используется для оконцевания многопроволочных медных проводов сечением 10 мм2. Применяется там, где требуется частая замена или переключение соединений - например, в распределительных щитах, пультах управления, силовых ящиках, станках и конвейерных системах. Подходит для работы с клеммами, имеющими болты или винты диаметром 5 мм.

Технические характеристики

• Номинальное сечение провода: 10 мм2
• Диаметр отверстия: 5 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон (без галогенов)
• Цвет изоляции: красный
• Рабочий диапазон температур: от –40 C до +105 C
• Номинальное напряжение: 1000 В
• Номинальный ток: 62 А
• Способ монтажа: опрессовка
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник вилочный изолированный НВИ(н) 10-5, 100 шт в упаковке, серия ПРОФИ, КВТ совместим с любыми инструментами для опрессовки, подходящими под сечение 10 мм2. Особенность конструкции позволяет монтировать его без учёта ориентации - заваренный шов на трубчатой части исключает необходимость точной установки в матрицу. Опрессовка выполняется поверх изолирующей манжеты, что сохраняет целостность изоляции. Для удобства ввода жилы предусмотрена форма «Easy Entry» - раструб из нейлона облегчает заправку многопроволочных проводов.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не выделяет токсичных галогенов при нагреве. Это повышает безопасность при работе в закрытых помещениях и в условиях возможного перегрева. Устройство соответствует требованиям ТУ 3424-001-59861269-2004. Номинальное напряжение 1000 В обеспечивает работу в сетях до 690 В переменного тока, как указано в описании производителя.

Преимущества

• Изолированная конструкция снижает риск короткого замыкания между соседними клеммами
• Лужёная медь предотвращает окисление и улучшает контакт при длительной эксплуатации
• Заваренный шов на трубке делает монтаж проще - не нужна точная ориентация
• Поперечные засечки внутри трубки усиливают механическую связь с жилой, снижают риск выпадения провода
• Высокая термостойкость изоляции (+105 C) допускает применение в нагреваемых средах
• Возможно быстрое отключение/переключение без полного демонтажа - достаточно ослабить винт

Ограничения применения

Наконечник вилочный изолированный НВИ(н) 10-5, 100 шт в упаковке, серия ПРОФИ, КВТ не предназначен для однопроволочных (монолитных) проводов - они плохо фиксируются в трубке с засечками. Также не рекомендуется использовать в условиях постоянного воздействия открытого пламени или при температурах выше +105 C. Диаметр отверстия 5 мм ограничивает применение только для винтов M5; для других размеров нужны другие модели.

Примеры использования

• Подключение двигателей к частотным преобразователям
• Соединение кабелей питания в автоматических линиях
• Переключение цепей в пультах управления промышленными роботами
• Обслуживание распределительных щитов с частыми операциями переключения
• Монтаж в системах освещения с высокой нагрузкой

Практические советы

• Выбирайте опрессовочные клещи с матрицей, точно соответствующей сечению 10 мм2 - недостаточное или избыточное давление снижает надёжность соединения
• Проверьте, чтобы жила полностью вошла в трубку до упора - это гарантирует максимальную площадь контакта
• При использовании в условиях повышенной влажности или агрессивной среды регулярно проверяйте состояние лужёного покрытия
• Не используйте этот наконечник для проводов меньшим сечением - даже если провод поместится в трубку, контакт будет слабым
• Храните упаковку с наконечниками в сухом месте - хотя изоляция защищена, длительное воздействие влаги может повредить лудёное покрытие
