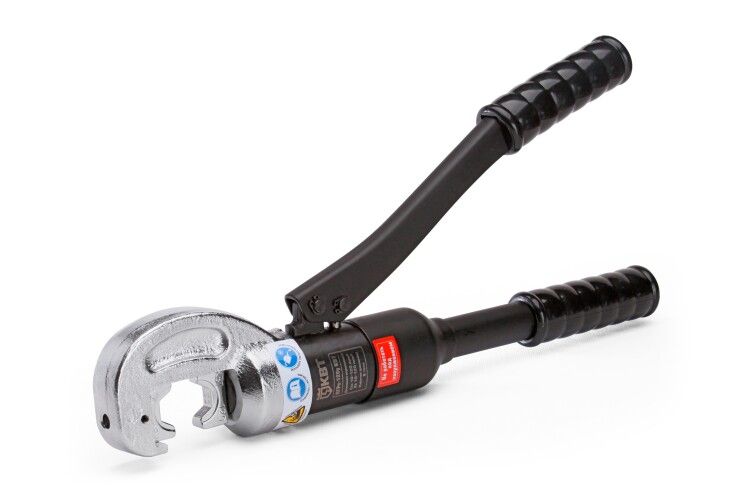

Пресс гидравлический ручной ПГРс-120у серия ПРОФИ - 67052 КВТ

Пресс гидравлический ручной ПГРс-120у серия ПРОФИ от бренда КВТ - это надёжный инструмент для профессиональной опрессовки кабельных наконечников и гильз сечением от 10 до 120 мм2. Комплект с сменными матрицами и кейсом делает ПГРс-120у удобным для работы на объектах и в мастерских.

Назначение и область применения

Пресс гидравлический ручной ПГРс-120у серия ПРОФИ предназначен для создания качественных соединений между проводами и кабельными наконечниками или гильзами. Подходит для работ с медными и алюминиевыми неизолированными соединителями. Часто используется в электроустановках, на производстве, при обслуживании силовых щитов, подстанций и систем освещения. Инструмент особенно эффективен там, где требуется высокая надёжность контакта и отсутствие сварки или пайки.

Технические характеристики

• Диапазон сечения кабеля: 10–120 мм2
• Тип привода: гидравлический
• Тип управления: ручной
• Максимальное усилие: 8 тонн
• Материал корпуса: алюминий и сталь
• Цвет: серый/чёрный
• Длина инструмента: 420 мм
• Вес инструмента: 3,00 кг
• Вес комплекта: 4,70 кг
• Габариты кейса: 450×200×90 мм
• Тип опрессовки: универсальная (для наконечников и гильз)
• Автоматический возврат: да (механизм АСД)
• Наличие сменных элементов: матрицы, вставки

Совместимость и монтаж

Пресс гидравлический ручной ПГРс-120у серия ПРОФИ совместим с 8 сменными матрицами, которые позволяют работать с различными типами наконечников и гильз. Для замены матрицы достаточно вынуть старую и установить новую - конструкция обеспечивает точную центровку без люфтов. Устройство не требует внешнего питания, работает за счёт механического нажатия на рукоятку. Перед использованием убедитесь, что выбрана правильная матрица под сечение кабеля и тип наконечника. Посадочные отверстия рассчитаны под стандартные размеры, соответствующие ГОСТ и IEC.

Особенности конструкции

Пресс гидравлический ручной ПГРс-120у серия ПРОФИ имеет S-образную рабочую голову, обеспечивающую равномерное распределение усилия при опрессовке. Кованая стальная голова повышает долговечность при частом использовании. Двухскоростная насосная система позволяет быстро поднять поршень (быстрый ход) перед операцией, затем переключается на медленный режим для точного формирования соединения. Наличие клапана ручного сброса давления даёт контроль над процессом даже при сбоях. Автоматический сброс давления (АСД) предотвращает перегрузку механизма после завершения цикла.

Преимущества

• Высокая точность благодаря точно подогнанным безлюфтовым матрицам
• Эргономичный дизайн снижает нагрузку на руки при длительной работе
• Автоматический возврат поршня экономит время и усилия
• Комплексная комплектация исключает необходимость докупать базовые элементы
• Прочный пластиковый кейс защищает инструмент при транспортировке и хранении
• Поддержка широкого диапазона сечений - один инструмент вместо нескольких

Ограничения применения

• Не предназначена для опрессовки изолированных наконечников - только неизолированные
• Не подходит для сечений менее 10 мм2 или более 120 мм2 - возможна деформация матриц
• Требует регулярной проверки герметичности гидросистемы - утечка масла снижает усилие
• Не рекомендован для работы в условиях постоянной влаги или погружения - IP-класс защиты не указан, значит, нет официальной защиты от воды
• Не подходит для массового производства - ручной привод требует физических усилий

Примеры использования

• Опрессовка медных наконечников типа НШВИ и НШВ на кабеле 70 мм2 в распределительном щите
• Создание ответвлений с помощью алюминиевых гильз на воздушных линиях 35 кВ
• Монтаж заземляющих шин в промышленных цехах
• Обслуживание оборудования на тепловых электростанциях и подстанциях
• Работы в аварийных службах - быстрая замена повреждённого соединения без сварки

Практические советы

• Перед каждой опрессовкой проверяйте соответствие матрицы сечению кабеля - используйте маркировку на матрицах
• При первом применении сделайте пробную опрессовку - убедитесь, что соединение плотное, без трещин и перекосов
• Храните пресс в сухом месте, периодически протирайте гидравлические узлы
• Заменяйте уплотнительные кольца из ремкомплекта при появлении капель масла - это продлит срок службы
• Не применяйте усилие больше нормы - механизм АСД сработает сам, но лишние нагрузки ускоряют износ
• При транспортировке всегда используйте кейс - он защищает матрицы от повреждений и потери
