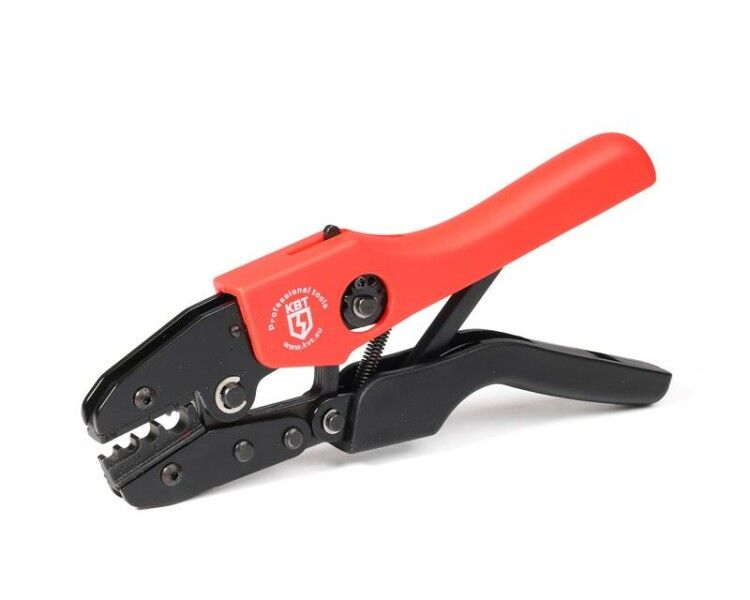

Пресс-клещи CTK-15 серия ПРОФИ - 69971 КВТ

Пресс-клещи CTK-15 серия ПРОФИ от бренда КВТ - надёжный ручной инструмент для опрессовки неизолированных медных наконечников и гильз сечением от 0,5 до 10 мм2. Подходят для монтажа силовой проводки, подключения оборудования и работы с кабельными соединителями. Артикул 69971 обеспечивает точную идентификацию в каталогах и запасных частях.

Назначение и область применения

Пресс-клещи CTK-15 серия ПРОФИ предназначены для создания прочных и герметичных соединений путём обжима неизолированных медных наконечников и гильз. Применяются при монтаже электропроводки, подключении автоматических выключателей, контактов, шинных систем и других элементов распределительных устройств. Особенно эффективны там, где требуется надёжный контакт без пайки - например, на производстве, в энергетике, на транспорте и в бытовой электрике.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений кабеля: 0,5–10 мм2
• Процесс обжима: клиновидный профиль
• Тип наконечников: медные (ПМ, НШП, ГМЛ(о)) и гильзы
• Сменная матрица: да, четырёхпозиционная
• Материал корпуса: инструментальная сталь
• Защита поверхности: воронение (антискользящее и антикоррозийное покрытие)
• Управление: ручное
• Цвет: красный/чёрный

Совместимость и монтаж

Пресс-клещи CTK-15 серия ПРОФИ совместимы с основными типами медных наконечников: ПМ (плоские), НШП (непроходные), ГМЛ(о) (гильзы с отверстием) и наборами СОТК. Для замены матрицы достаточно открыть фиксатор и установить нужный профиль - операция занимает менее минуты. Матрицы не требуют калибровки после замены. Инструмент работает без предварительной подготовки: зажмите кабель в наконечнике, поместите в матрицу и сожмите рукоятки до щелчка блокиратора.

Безопасность и стандарты

Пресс-клещи CTK-15 серия ПРОФИ соответствуют требованиям безопасности при работе с электрооборудованием. Конструкция исключает случайное открывание во время обжима благодаря храповому механизму с блокиратором. Отсутствие электрических компонентов позволяет использовать инструмент в условиях повышенной влажности и рядом с токоведущими частями - при условии соблюдения правил безопасной эксплуатации.

Преимущества

• Высокая прочность корпуса из инструментальной стали - выдерживает многократные нагрузки без деформаций
• Клиновидный профиль обжима создаёт равномерное давление по всей площади контакта, снижая риск перегрева и окисления
• Блокиратор предотвращает преждевременный размыкание - гарантирует полный цикл обжима даже при слабом усилии
• Эргономичные рукоятки с нескользящим покрытием снижают усталость рук при длительной работе
• Регулятор прижима матрицы позволяет точно настроить усилие для разных типов гильз
• Механизм разблокировки храповика позволяет легко освободить инструмент после обжима

Ограничения применения

• Не подходят для обжима алюминиевых, комбинированных или изолированных наконечников
• Максимальное сечение - 10 мм2; для более толстых кабелей требуется другой инструмент
• Не предназначены для автономной работы - требует постоянного ручного воздействия
• Не рекомендованы для использования в условиях экстремальных температур ниже -20C и выше +50C - возможна потеря эластичности рукояток

Примеры использования

• Подключение клемм к медным жилам в распределительном щите
• Обжим гильз при соединении двух кабелей в ящике управления
• Монтаж наконечников ПМ на выводы автоматических выключателей
• Сборка силовых цепей на производственных линиях и конвейерах
• Замена контактов в стартерах, реле и моторах

Практические советы

• Перед обжимом проверьте соответствие сечения кабеля и наконечника - не используйте слишком маленький или большой наконечник
• При использовании сменной матрицы всегда убедитесь, что она правильно закреплена - проверьте щелчок фиксатора
• Для лучшего контакта зачистите жилу кабеля от оксидов перед вставкой в наконечник
• После каждого десятого обжима проверяйте состояние матрицы - при появлении глубоких следов или трещин замените её
• Храните инструмент в сухом месте, протирайте после работы - воронение сохраняет целостность металла, но не защищает от длительного воздействия влаги
• Посадочный диаметр наконечников должен соответствовать внутреннему диаметру матрицы - иначе обжим будет некачественным
