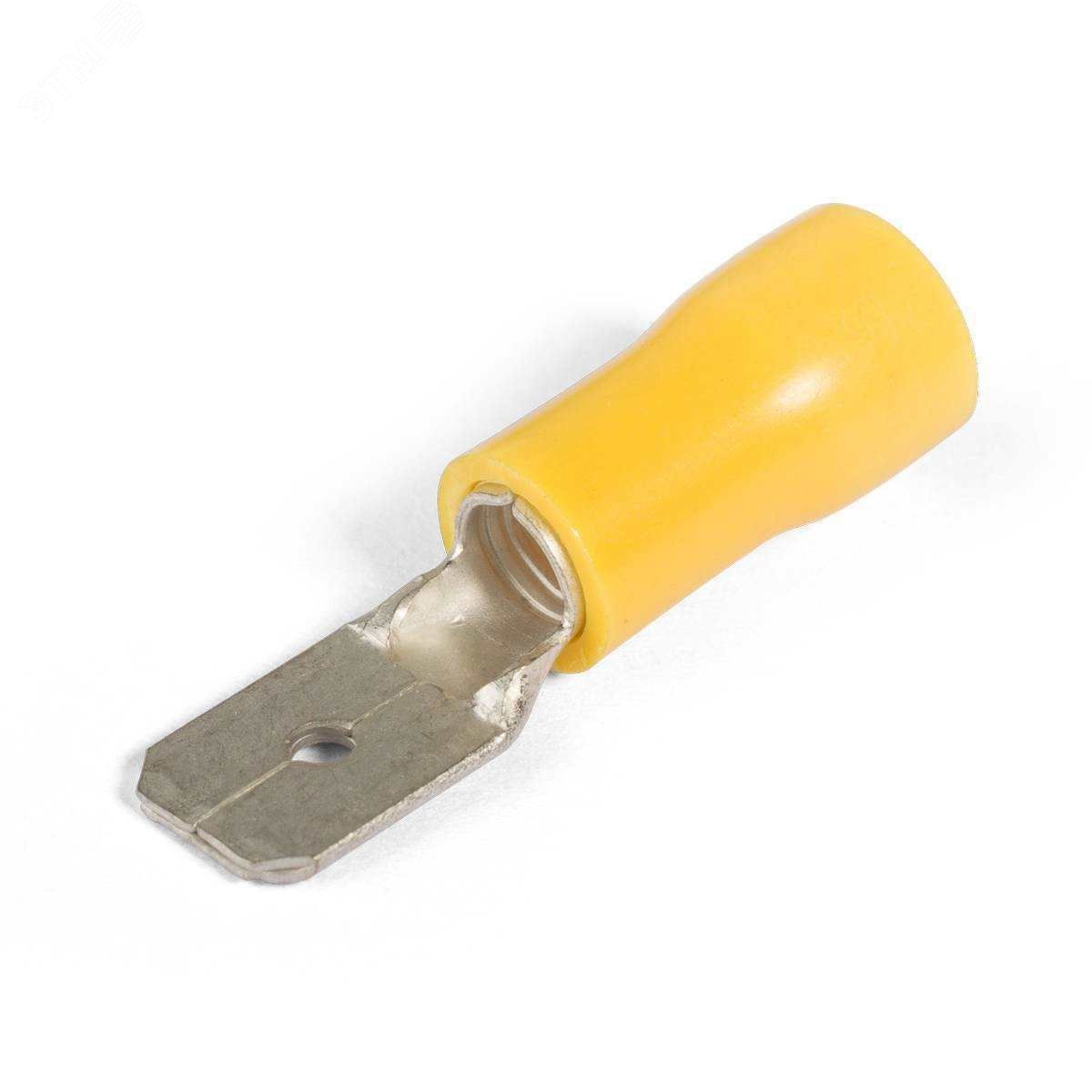

Разъем кабельный плоский изолированный «папа РПИ-П 6.0-(6.3) серия ПРОФИ - 47512 КВТ

Разъем плоский РПИ-П 6,0-(6,3) желтый, серия ПРОФИ, 500 шт/упак - это изолированный штекер с луженой латунной контактной частью, предназначенный для надежного соединения многожильных медных проводов сечением 4–6 мм2 методом опрессовки. Бренд КВТ выпускает этот разъем в рамках серии РПИ-П, где каждый элемент рассчитан на длительную работу в условиях промышленной автоматизации. Артикул 47512 соответствует упаковке из 500 единиц.

Назначение и область применения

Разъем плоский РПИ-П 6,0-(6,3) желтый, серия ПРОФИ используется для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и ответными разъемами РПИ-М. Применяется там, где требуется частая сборка-разборка: панели управления, станки, конвейеры, системы автоматизации, распределительные щиты. Подходит для работы в помещениях с нормальной влажностью и температурой до +75 C.

Технические характеристики

• Тип: Штекер (папа)
• Размер контакта: 6,3 × 0,8 мм - определяет совместимость с маткой РПИ-М
• Поперечное сечение провода: 4–6 мм2
• Номинальный ток: 48 А
• Номинальное напряжение: 0,4 кВ (400 В)
• Материал контакта: Латунь Л63
• Покрытие: Электролитическое лужение - защищает от окисления и улучшает проводимость
• Материал изоляции: Самозатухающий ПВХ класса V-0 по UL94
• Температурная стойкость: До +75 C
• Внутренний диаметр: 3,4 мм - обеспечивает плотное прилегание к жиле
• Цвет: Желтый - визуальное отличие от других типов разъемов
• Способ монтажа: Опрессовка - провод запрессовывается через изолирующую манжету
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем плоский РПИ-П 6,0-(6,3) желтый, серия ПРОФИ совместим исключительно с разъемами РПИ-М того же размера (6,3 мм). Для правильного монтажа:

• Подберите провод сечением 4–6 мм2 - меньшие сечения не обеспечат нужной механической прочности, большие - не войдут в контактную трубку.
• Опрессовка выполняется на изолирующей манжете - не снимайте ее перед монтажом.
• Используйте специальный пресс с матрицей, подходящей под размер 6,3 мм.
• После опрессовки проверьте герметичность соединения - провод не должен выскальзывать.
• Для фиксации в корпусе используйте замковые фиксаторы - они вставляются в предусмотренное отверстие на разъеме.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ класса V-0 по UL94 - материал не распространяет горение. Это повышает безопасность при перегрузках и коротких замыканиях. Номинальное напряжение 400 В позволяет использовать разъем в сетях переменного тока до 400 В, что покрывает большинство промышленных систем. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям российского производства.

Преимущества

• Поперечные засечки внутри контактной трубки усиливают сцепление с жилой - снижают риск ослабления соединения при вибрации.
• Луженое покрытие предотвращает окисление и продлевает срок службы даже в условиях повышенной влажности.
• Ярко-желтый цвет упрощает визуальную идентификацию и группировку цепей.
• Высокая термостойкость (75 C) допускает применение рядом с нагреваемыми компонентами.
• Замковый фиксатор обеспечивает механическую устойчивость в разъемах “мама” - предотвращает случайное выпадение.

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта.
• Не рекомендован для открытых площадок или помещений с постоянным воздействием воды, масла, химических сред - ПВХ не обладает достаточной химической стойкостью.
• Максимальная рабочая температура +75 C - нельзя использовать в местах с высоким тепловыделением (например, рядом с мощными преобразователями без принудительного охлаждения).
• Не совместим с другими сериями разъемов (например, WAGO, Phoenix Contact) - только с РПИ-М.

Примеры использования

• Соединение двигателей с частотными преобразователями в станках ЧПУ.
• Подключение датчиков и исполнительных механизмов в конвейерных линиях.
• Разводка силовых цепей в распределительных щитах с частым обслуживанием.
• Аппараты питания и зарядные устройства с быстросменными модулями.

Практические советы

• Перед монтажом проверьте, чтобы провод был полностью вставлен в разъем - недостаточная глубина снижает токовую нагрузку.
• Не используйте старые или деформированные матрицы для опрессовки - это вызывает трещины в латуни и потерю контакта.
• Храните разъемы в сухом месте - хотя лужение защищает от окисления, долгое хранение во влажной среде может снизить качество контактов.
• При использовании в вибрирующих системах обязательно применяйте замковые фиксаторы - без них есть риск самоотключения.
• Упаковка содержит 500 штук - удобно для крупных проектов, но не стоит открывать всю упаковку сразу - сохраняйте в оригинальной упаковке для защиты от пыли.
