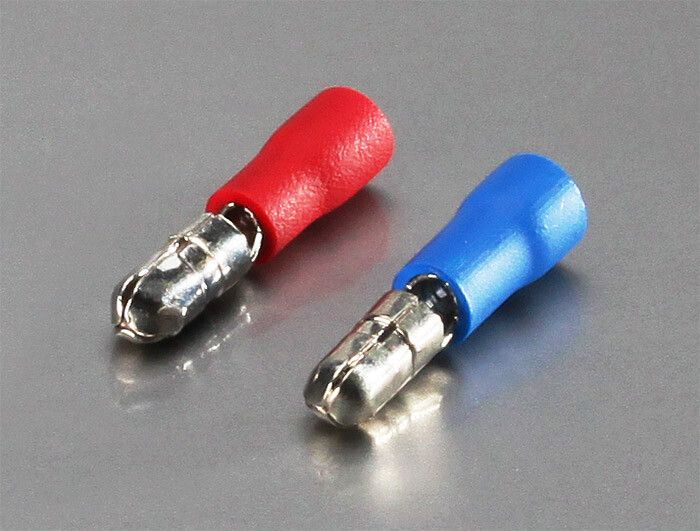

Разъем штекерный изолированный «папа РШИ-П 2.5-4 серия ПРОФИ - 47515 КВТ

Разъем штекерный изолированный РШИ-П 2,5-4 (500 шт/упак) от бренда КВТ - это надежный штекерный контакт для быстрого и безопасного соединения многожильных медных проводов сечением 2,5 мм2. Подходит для монтажа в электрооборудовании, где важна скорость сборки и устойчивость к механическим нагрузкам.

Назначение и область применения

Разъем штекерный изолированный РШИ-П 2,5-4 предназначен для создания изолированных быстроразъемных соединений между многопроволочными медными проводами. Применяется там, где требуется частая перестановка, обслуживание или модификация цепей: панели управления, станки, конвейеры, системы автоматизации, распределительные щиты и оборудование с высокой степенью мобильности. Работает в паре с ответными разъемами РШИ-М.

Технические характеристики

• Тип: штекер (папа)
• Сечение провода: 2,5 мм2
• Номинальный ток: 27 А
• Номинальное напряжение: до 400 В (0,4 кВ)
• Материал контакта: латунь Л63
• Покрытие контакта: луженое (электролитическое)
• Материал изоляции: поливинилхлорид (ПВХ), самозатухающий, класс горючести V-0 по UL94
• Температурный режим: до +75 C
• Диаметр внешний: 4 мм
• Диаметр внутренний (для захода провода): 2,3 мм
• Способ монтажа: опрессовка
• Цвет изоляции: синий
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 500 штук

Совместимость и монтаж

Разъем штекерный изолированный РШИ-П 2,5-4 совместим исключительно с ответными разъемами РШИ-М (мама). Для установки используется опрессовка - обжим провода через изолирующую манжету. Убедитесь, что используемый инструмент соответствует размеру контакта 4 мм. Проводник должен быть зачищен на длину, достаточную для полного входа в контактную часть, но не выходить за пределы изоляции. После опрессовки проверьте герметичность соединения: провод не должен выскальзывать при легком усилии.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не распространяет пламя при возгорании. Номинальное напряжение 400 В позволяет использовать разъем в сетях переменного тока до 400 В. Температурная стойкость до +75 C гарантирует работу в условиях нагрева от оборудования, но не допускает эксплуатацию в средах выше этой температуры.

Преимущества

• Пулевидная форма штекера обеспечивает бесконтактное соединение с маткой - не нужна точная ориентация при вставке.
• Замковый механизм фиксирует соединение «мама–папа» и предотвращает случайное расхождение.
• Поперечные засечки внутри контактной трубки повышают механическую прочность соединения с жилой.
• Луженое покрытие снижает окисление, продлевает срок службы и улучшает проводимость.
• Синий цвет изоляции упрощает визуальную идентификацию и группировку цепей.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и деформация.
• Не подходят для работы при температурах свыше +75 C - риск деформации изоляции.
• Не рассчитаны на постоянное погружение в жидкости или воздействие агрессивных химических сред.
• Не используются в цепях с напряжением выше 400 В - есть риск пробоя изоляции.
• Требуют обязательного использования правильного инструмента для опрессовки; некачественный обжим ведет к перегреву и отказу.

Примеры использования

• Подключение двигателей к частотным преобразователям в промышленных линиях.
• Сборка временных испытательных стендов в сервисных центрах.
• Формирование модульных соединений в системах освещения и автоматики.
• Монтаж кабельных сборок в оборудовании с частым демонтажем (например, в медицинской технике или станках ЧПУ).

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину, указанную в инструкции к инструменту - слишком длинный конец выйдет из контакта, слишком короткий - не будет плотного соединения.
• Используйте только рекомендованный инструмент для обжима контактов 4 мм - неправильный клещи могут повредить латунь или не обеспечить надежный контакт.
• Проверяйте целостность изоляции после монтажа: трещины или деформации - сигнал к замене.
• Храните разъемы в сухом месте - даже луженые контакты могут окисляться при длительном воздействии влаги.
• При компоновке в щитах учитывайте наружный диаметр 4 мм - он влияет на шаг размещения и возможность закрытия крышки корпуса.
