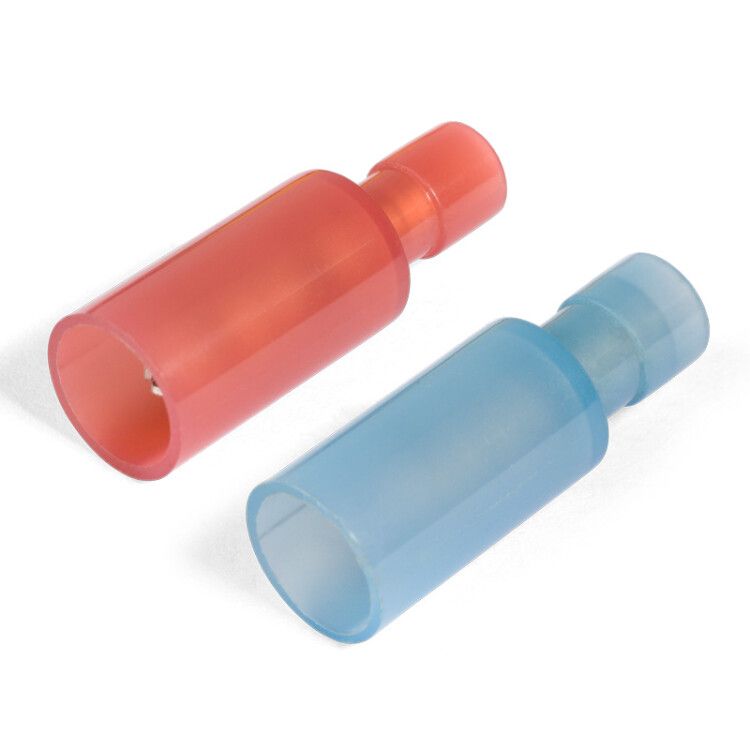

Разъем штекерный изолированный «папа ВРШИ-П(н) 2.5-4 серия ПРОФИ - 66675 КВТ

Разъем виброустойчивый штекерный ВРШИ-П(н) 2,5-4 от бренда КВТ предназначен для надежного и быстрого соединения многопроволочных медных проводов в условиях вибраций и перепадов температур. Артикул 66675 используется там, где важна устойчивость соединения к механическим нагрузкам - в промышленном оборудовании, транспорте и автоматике.

Назначение и область применения

Разъем виброустойчивый штекерный ВРШИ-П(н) 2,5-4 применяется для создания изолированных, быстроразъемных соединений между многопроволочными медными проводами. Подходит для установки в устройствах, подверженных вибрациям: станках, конвейерах, системах управления, железнодорожном транспорте, мобильной технике. Используется совместно с ответными разъемами ВРШИ-М(н) для формирования пары «папа-мама».

Технические характеристики

• Тип: штекер («папа»)
• Поперечное сечение провода: 2,5 мм2
• Диаметр контакта: 4 мм
• Номинальное напряжение: 0,4 кВ (400 В)
• Диапазон рабочих температур: от –40 C до +105 C
• Материал корпуса: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон (без галогенов)
• Внутренний диаметр: 2,3 мм
• Способ монтажа: опрессовка
• Цвет: синий
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый штекерный ВРШИ-П(н) 2,5-4 совместим исключительно с ответными разъемами серии ВРШИ-М(н). Для монтажа требуется опрессовка провода с использованием соответствующего инструмента. Проводник запрессовывается поверх изолирующей манжеты - это усиливает герметичность и механическую фиксацию. Конструкция с конусообразным входом «Easy Entry» позволяет легко вводить многопроволочные жилы без предварительной зачистки или выравнивания.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, что снижает риск распространения пламени. Номинальное напряжение 400 В соответствует требованиям для слаботочных и средних силовых цепей. Отсутствие галогенов в материале изоляции делает разъем безопаснее при возможном возгорании - меньше токсичных газов при нагреве. Соответствует ТУ 3424-001-59861269-2004.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения с проводом на 25–30%, обеспечивая виброустойчивость.
• Пулевидная форма штекера позволяет соединяться с матовой частью без точного позиционирования - экономит время при сборке.
• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой, предотвращая её выскальзывание.
• Замковый механизм гарантирует надежную фиксацию пары «папа-мама» даже при постоянных вибрациях.
• Двойной контур изоляции при соединении двух разъемов - минимизирует риск пробоя и внешнего воздействия.

Преимущества

• Высокая устойчивость к вибрациям благодаря усиленной медной втулке и засечкам.
• Быстрая установка: конусный вход и пулевидная форма позволяют вставлять провод и соединять разъемы без точной ориентации.
• Стабильная проводимость: луженое покрытие предотвращает окисление и снижает переходное сопротивление.
• Работает в экстремальных температурах - от Arctic до высокотемпературных зон оборудования.
• Экономия времени при массовом монтаже: не нужна точная регулировка положения при соединении.

Ограничения применения

• Подходит только для многопроволочных медных проводов - не предназначена для однопроволочных или алюминиевых жил.
• Не рекомендуется использовать в условиях постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не рассчитана на длительное воздействие воды.
• Требует обязательного использования правильного инструмента для опрессовки; некорректная опрессовка снижает виброустойчивость.
• Не совместим с другими сериями разъемов - только с ВРШИ-М(н).

Примеры использования

• Соединение проводов на пультах управления станков ЧПУ.
• Кабельные соединения в вагонах метро и тепловозах.
• Автоматические линии на пищевых и химических производствах.
• Системы освещения и сигнализации на объектах с повышенной вибрацией.
• Аппаратура в сельскохозяйственной технике - комбайны, тракторы.

Практические советы

• Выбирайте инструмент для опрессовки, подходящий именно под диаметр 4 мм и сечение 2,5 мм2 - неверный инструмент деформирует втулку и снижает надежность.
• Перед опрессовкой проверьте, чтобы все проволочки были равномерно распределены внутри втулки - не допускайте “выступающих” жил.
• При комплектации системы используйте только оригинальные ответные разъемы ВРШИ-М(н); аналоги могут иметь другую форму замка и не обеспечивать плотного соединения.
• Проверяйте целостность изоляции после монтажа - трещины или деформация указывают на перегрузку при опрессовке.
• Для условий с частыми разъединениями - например, при обслуживании - периодически контролируйте состояние замкового механизма.
