Разъем виброустойчивый плоский ВРПИ-М 6.0-(6.3) - 59130 КВТ

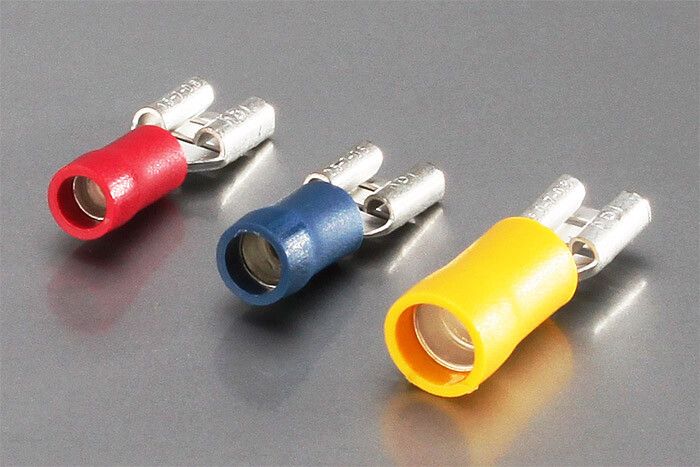

Разъем виброустойчивый плоский изолированный ВРПИ-М 6,0-(6,3) от КВТ - это надежный контактный элемент для создания вибростойких соединений в условиях повышенной механической нагрузки. Упакован по 100 штук, он предназначен для монтажа на многопроволочные провода сечением 4–6 мм2 и применяется там, где важна устойчивость к вибрациям - например, на железнодорожном подвижном составе, в промышленных машинах и на конвейерах.

Назначение и область применения

Разъем виброустойчивый плоский изолированный ВРПИ-М 6,0-(6,3) используется для создания долговечных и безопасных электрических соединений в средах с постоянной вибрацией и динамическими нагрузками. Подходит для работы с многопроволочными медными жилами в электрооборудовании подвижного состава, станках, грузоподъёмных механизмах, системах автоматизации и других устройствах, где обычные разъемы могут ослабнуть со временем.

Технические характеристики

• Размер контакта: 6,3 × 0,8 мм
• Номинальное поперечное сечение провода: 4–6 мм2
• Номинальное напряжение: 690 В
• Номинальный ток: 48 А
• Диаметр внутреннего канала: 3,4 мм
• Материал контакта: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94
• Диапазон рабочих температур: от –10 C до +75 C
• Способ монтажа: опрессовка специальными клещами
• Форма: гильза с дополнительной медной втулкой
• Цвет: желтый
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый плоский изолированный ВРПИ-М 6,0-(6,3) совместим с опрессовочными клещами МПК-01 от КВТ. Для качественного монтажа необходимо использовать именно двухконтурные матрицы - они обеспечивают одновременный обжим как основной гильзы, так и дополнительной медной втулки. Это создаёт две точки фиксации провода: одна - за счёт обжатия жилы внутри гильзы, вторая - за счёт обжатия изоляции втулкой. Такой подход предотвращает выскальзывание провода даже при длительной вибрации. Не рекомендуется применять универсальные или одноконтурные инструменты - это снижает вибростойкость соединения.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, соответствующего требованиям UL94 Class V-0 - материал не распространяет пламя при возгорании. Конструкция разъема ВРПИ-М 6,0-(6,3) отвечает европейским нормам для применения на подвижном составе, где обязательным требованием является наличие дополнительной медной втулки для повышения надёжности контактов. Номинальное напряжение 690 В позволяет использовать разъем в силовых цепях промышленного оборудования, однако максимальное рабочее напряжение, указанное в описании производителя, составляет 400 В - следует соблюдать этот лимит для гарантированной безопасности.

Особенности конструкции

• Добавленная медная втулка марки М1 увеличивает механическую прочность соединения на 25–30%, что особенно важно при вибрационных нагрузках.
• Конусообразный вход «Easy Entry» облегчает введение многопроволочных жил - не требуется идеальная подготовка конца провода.
• Поперечные засечки на внутренней стенке гильзы усиливают сцепление с жилой, препятствуя её проскальзыванию.
• Замковый фиксатор на корпусе разъема обеспечивает плотное и надёжное соединение с ответной частью «папа».
• Луженое покрытие снижает окисление контактов и улучшает проводимость, продлевая срок службы соединения.

Преимущества

• Высокая вибростойкость благодаря двойному обжиму - провод не выпадает даже при интенсивных колебаниях.
• Самозатухающая изоляция повышает пожаробезопасность.
• Легкая установка: форма «Easy Entry» исключает необходимость точной зачистки и выравнивания жил.
• Стандартное исполнение соответствует требованиям транспортной и промышленной отраслей.
• Желтый цвет изоляции обеспечивает хорошую визуальную идентификацию в сложных панелях.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможен плохой контакт и перелом провода при обжиме.
• Работают только при температуре выше –10 C; при более низких температурах ПВХ становится хрупким.
• Максимальное рабочее напряжение - 400 В, хотя номинальное указывается как 690 В. Превышение 400 В снижает гарантию безопасности.
• Требуют обязательного использования двухконтурных клещей МПК-01 - другие инструменты не обеспечивают нужной степени фиксации.
• Не подходят для внешних установок без защиты от влаги и прямых осадков - IP-класс не указан, изоляция не рассчитана на постоянное воздействие воды.

Примеры использования

• Электросистемы железнодорожных вагонов и метро - соединения между кабелями на дверях, тормозных системах, освещении.
• Промышленные конвейеры и роботизированные линии - места с частыми движениями и тряской.
• Автомобильные и спецтехники - распределительные щиты, системы управления двигателем.
• Подземные насосные станции - где есть риск вибраций от работающих механизмов.

Практические советы

• Перед монтажом проверьте сечение провода - оно должно точно попадать в диапазон 4–6 мм2. Более тонкие жилы не будут надёжно зафиксированы, более толстые - могут повредить гильзу.
• Обязательно используйте клещи МПК-01 от КВТ. Без них разъем ВРПИ-М 6,0-(6,3) теряет своё главное преимущество - вибростойкость.
• После опрессовки потяните провод - если он не выскакивает, соединение сделано правильно.
• Храните упаковку в сухом месте. Хотя изоляция устойчива к влаге, длительное воздействие высокой влажности может снизить адгезию лужёного покрытия.
• При сборке панели группируйте разъемы одного типа - желтый цвет упрощает диагностику и обслуживание.
