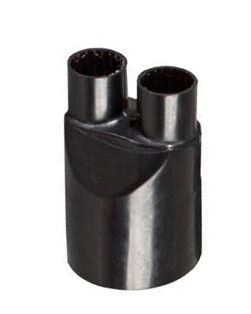

Перчатка термоусаживаемая изолирующая 2ТПИ-25/50 - 66868 КВТ

Термическая изолирующая перчатка 2ТПИ-25/50 КВТ от бренда КВТ предназначена для надёжной изоляции и герметизации корней разделки двухжильных кабелей на напряжение до 10 кВ. Применяется в распределительных устройствах, кабельных муфтах и местах соединений, где важна защита от влаги и механических повреждений.

Назначение и область применения

Термическая изолирующая перчатка 2ТПИ-25/50 КВТ используется для защиты места перехода между кабелем и его разделкой - так называемого «корня». Она предотвращает проникновение влаги, пыли и грязи внутрь кабеля, что особенно важно для кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Подходит для установки в закрытых и открытых помещениях, на столбах, в кабельных каналах и распределительных щитах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 25–50 кв.мм
• Количество жил: 2
• Тип изделия: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Диаметр до усадки: 50 мм (тело), 32 мм (колпачок)
• Диаметр после усадки: 25 мм (тело), 10 мм (колпачок)
• Внутренний диаметр пальцев до усадки: 14 мм, после - 4 мм
• Длина после усадки: 70 мм
• Рабочая температура: от –55 C до +125 C
• Материал: полиолефин с термоплавким клеем внутри
• Цвет: чёрный
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка 2ТПИ-25/50 КВТ совместима с двухжильными кабелями сечением 25–50 кв.мм. Для монтажа требуется равномерный прогрев феном или газовой горелкой - начинать следует с центра, двигаясь к краям. После нагрева материал усыхается, плотно облегая кабель и формируя герметичную оболочку. Внутренний слой термоплавкого клея заполняет микрозазоры и обеспечивает водонепроницаемость. Перед установкой необходимо зачистить кабель, удалить влагу и обезжирить поверхность. Не допускается использование с одножильными или трёхжильными кабелями - перчатка рассчитана исключительно на два провода.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-044-97284872-2011 и обеспечивает электроизоляцию на рабочих напряжениях до 10 кВ. Материал устойчив к воздействию ультрафиолета, перепадам температур и агрессивной среде. Герметизация достигается за счёт клея, который не вытекает и не растрескивается при низких температурах. Напряжение выше 10 кВ использовать нельзя - это нарушит безопасность изоляции.

Преимущества

• Герметичность благодаря внутреннему слою термоплавкого клея - полностью исключает попадание влаги
• Высокая механическая прочность после усадки
• Стойкость к УФ-излучению и атмосферным осадкам
• Эластичность клея при минусовых температурах - не хрупнет зимой
• Удобство монтажа: одна деталь заменяет несколько элементов изоляции
• Чёрный цвет позволяет легко визуально определить целостность покрытия

Ограничения применения

• Не применяется для кабелей сечением менее 25 кв.мм или более 50 кв.мм - возможен недостаточный контакт или перегрузка материала
• Не предназначен для работы при напряжении свыше 10 кВ
• Запрещено применять в условиях постоянного погружения в воду - изделие герметично, но не является погружной муфтой
• Не рекомендуется использовать на кабелях с сильно деформированной или повреждённой изоляцией - требует ровной подготовленной поверхности
• Не подходит для многожильных кабелей с числом жил больше двух

Примеры использования

• Изоляция корня разделки кабеля ВВГнг(А)-LS 2×35 в распределительном шкафу
• Защита соединения двухжильного кабеля с бумажной изоляцией на воздушной ЛЭП
• Герметизация входа кабеля в кабельную муфту типа КВТ-КМ
• Изоляция ответвлений в системах освещения с напряжением 10 кВ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 25–50 кв.мм. Отклонение вызывает плохую усадку
• Подготовьте место: зачистите изоляцию, обезжирьте поверхность спиртом, высушите
• Нагревайте равномерно, не фокусируйтесь на одном участке - чтобы избежать прожига
• После усадки проверьте, что все пальцы плотно обтянули жилы, а клей выступил по краям - это признак герметичности
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте длительного воздействия прямого солнца
• Не используйте перчатку 2ТПИ-25/50 КВТ вместо термоусаживаемой трубки - она не предназначена для изоляции самих жил, только для корня разделки
