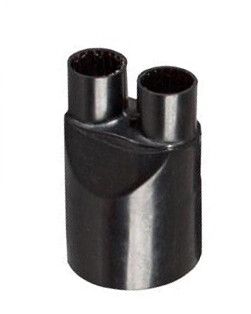

Перчатка термоусаживаемая изолирующая 2ТПИ-70/120 - 66872 КВТ

Перчатка термическая изолирующая 2ТПИ-70/120 от КВТ - это термоусаживаемый элемент для герметичной изоляции и защиты корней разделки двухжильных кабелей с рабочим напряжением до 1 кВ. Применяется в энергетике, на объектах ЖКХ и промышленном оборудовании, где важна надежная защита от влаги и механических воздействий.

Назначение и область применения

Перчатка термическая изолирующая 2ТПИ-70/120 предназначена для изоляции и герметизации мест соединений и разделки кабелей с бумажной маслопропитанной, пластмассовой или резиновой изоляцией. Подходит для работы с двумя жилами, имеющими суммарное поперечное сечение от 70 до 120 мм2. Обеспечивает полную защиту от влаги, пыли и внешних факторов окружающей среды. Часто используется при ремонте и монтаже силовых кабелей на опорах ЛЭП, в распределительных устройствах, кабельных муфтах и на промышленных установках.

Технические характеристики

• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ - рекомендуется использовать в соответствии с нормативными требованиями проекта
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки или тепловентилятора
• Материал: полиолефин с термоплавким клеем внутри
• Цвет: черный
• Рабочая температура: от –55 C до +125 C
• Диаметр до усадки: 120 мм (тело), 60 мм (колпачок и пальцы)
• Диаметр после усадки: 70 мм (тело), 20 мм (колпачок и пальцы)
• Внутренний диаметр пальца после усадки: 7 мм
• Общая длина после усадки: 95 мм
• Количество жил: 2
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термическая изолирующая 2ТПИ-70/120 совместима с кабелями, имеющими два провода и соответствующее сечение. Для правильного монтажа:

• Подготовьте место разделки: зачистите изоляцию, удалите влагу и грязь
• Наденьте перчатку так, чтобы она покрывала все зоны разделки и переходы между изоляциями
• Нагрейте равномерно, начиная с центральной части, двигаясь к краям - это предотвращает образование воздушных пузырей
• Не допускайте перегрева: при слишком высокой температуре материал может деформироваться или потрескаться
• После усадки проверьте целостность клеевого слоя - он должен полностью заполнить щели и обеспечить герметичность

Безопасность и стандарты

Перчатка термическая изолирующая 2ТПИ-70/120 изготовлена в соответствии с ТУ 2291-044-97284872-2011. Материал обладает высокой электроизоляционной прочностью и устойчивостью к пробою при напряжении до 1 кВ. Наличие термоплавкого клея гарантирует надежную изоляцию и исключает риск проникновения влаги. Соответствует требованиям безопасности для работ в условиях повышенной опасности.

Преимущества

• Термоплавкий клей обеспечивает плотную герметизацию без дополнительных материалов
• Высокая эластичность клея сохраняется при минусовых температурах - не трескается зимой
• Стойкость к УФ-излучению позволяет применять на открытых участках
• Черный цвет снижает влияние солнечного света и повышает долговечность
• Одноступенчатая усадка - не требует многоступенчатой сборки
• Закрытая форма с пальцами идеально повторяет контур двухжильного кабеля

Ограничения применения

• Не предназначен для использования при напряжении выше 1 кВ без дополнительной защиты и согласования с проектом
• Не применяется для одножильных или трехжильных кабелей - требуется другая модель
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможен недостаточный контакт или перегрузка материала
• Требует наличия оборудования для нагрева - нельзя монтировать без термоисточника
• Не рекомендовано использование в условиях постоянного контакта с острыми предметами - материал не обладает механической защитой от порезов

Примеры использования

• Герметизация ответвлений в кабельной сети 6(10) кВ с бумажной изоляцией
• Защита места соединения двух жил в кабельной муфте на столбе ЛЭП
• Изоляция корня разделки в распределительном шкафе промышленного станка
• Ремонт поврежденной изоляции на кабеле питания насосной станции
• Монтаж в подземных кабельных каналах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте 70…120 мм2, как указано в характеристиках
• При работе в холодную погоду прогрейте перчатку до комнатной температуры - это улучшит адгезию клея
• Не используйте пламя от газовой горелки близко к краям - это вызывает выгорание материала
• После усадки осмотрите все пальцы: они должны быть плотно обтянуты вокруг жил, без вздутий
• Храните в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие снижает срок службы
• Артикул 66872 - единственный номер для заказа этой модели; другие перчатки серии ТПИ имеют иные размеры и не заменят её
