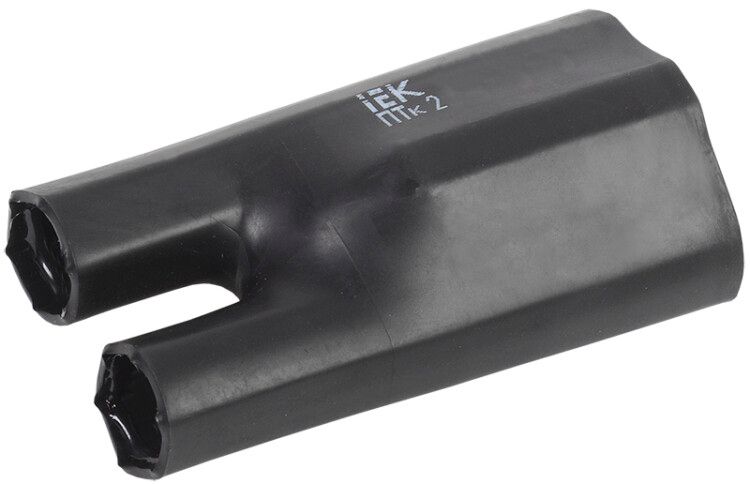

Перчатка термоусаживаемая ПТк 2х25-120 1кВ | UMS-CB2-4515-1806-1KV IEK

Перчатка термоусаживаемая ПТк 2х25-120 1кВ от IEK предназначена для изоляции и герметизации ответвлений в многожильных кабелях до 1000 В. Эта модель рассчитана на два провода, легко монтируется термическим способом и сохраняет работоспособность при экстремальных температурах.

Назначение и область применения

Перчатка термоусаживаемая ПТк 2х25-120 1кВ используется для изоляции и защиты мест соединения двух жил в силовых кабелях с номинальным напряжением до 1000 В. Применяется в распределительных щитах, на опорах ЛЭП, в кабельных камерах и других точках, где требуется надёжная изоляция и защита от влаги, пыли и механических повреждений. Подходит для кабелей с сечением жил от 25 до 120 мм2.

Технические характеристики

• Номинальное напряжение: 1000 В
• Номинальное поперечное сечение кабеля: 25–120 мм2
• Количество жил: 2
• Тип: термоусаживаемая
• Материал: полиолефин
• Цвет: черный
• Диаметр до усадки: 45 мм
• Диаметр после усадки: 15 мм
• Внутренний диаметр пальца до усадки: 18 мм
• Внутренний диаметр пальца после усадки: 6 мм
• Диаметр тела перчатки после усадки: 15 мм
• Общая длина после усадки: 105 мм
• Рабочий температурный диапазон: –55 C до +125 C
• Срок службы: 30 лет

Совместимость и монтаж

Перчатка термоусаживаемая ПТк 2х25-120 1кВ совместима с двужильными кабелями, имеющими суммарную площадь сечения 25–120 мм2. Монтаж выполняется путём нагрева тепловым феном до равномерной усадки материала. Перед установкой необходимо зачистить изоляцию кабеля, плотно соединить жилы и закрепить перчатку так, чтобы она покрывала место соединения с запасом по 30–40 мм с каждой стороны. Усадка происходит автоматически при достижении температуры около 120 C - материал становится плотным, образует герметичную оболочку.

Безопасность и стандарты

Перчатка соответствует требованиям к электроизоляционным материалам для напряжения до 1000 В. Полиолефиновый состав обеспечивает высокую электрическую прочность и устойчивость к старению. Наличие внутреннего слоя клея не указано - значит, герметизация достигается исключительно за счёт механической усадки. Для работы в условиях повышенной влажности рекомендуется дополнительно использовать термоусаживаемые трубки для усиления герметичности.

Преимущества

• Высокая степень изоляции благодаря однородному материалу и плотной усадке
• Устойчивость к перепадам температур - работает в суровых климатических условиях
• Долгий срок службы - до 30 лет без потери свойств
• Защита от влаги, пыли и химических воздействий
• Легкий и быстрый монтаж с помощью обычного теплового фена

Ограничения применения

• Не предназначен для использования в цепях выше 1000 В
• Не подходит для кабелей с числом жил более двух - требуются другие модели (например, 3- или 4-пальцевые)
• Не обеспечивает механическую защиту от ударов - при необходимости применяются внешние бронированные кожухи
• Не имеет встроенного клеевого слоя - при использовании в сырых средах возможна капиллярная влага; рекомендуется применять дополнительную гидроизоляцию

Примеры использования

• Изоляция ответвления от основного кабеля в распределительном щите
• Закрытие соединения между двумя кабелями в кабельной канализации
• Герметизация места присоединения кабеля к оборудованию (электродвигатель, насос, конвейер)
• Восстановление изоляции на участке поврежденного кабеля в условиях открытой прокладки

Практические советы

• Выбирайте перчатку по максимальному сечению жил - не используйте её для кабелей меньше 25 мм2, иначе усадка будет недостаточно плотной
• Проверьте, что диаметр кабеля до усадки не превышает 18 мм - иначе жилы не войдут в пальцы
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к краям - так предотвращаются пузыри и неравномерная усадка
• После монтажа проверьте целостность изоляции - поверхность должна быть гладкой, без трещин и вздутий
• Храните в сухом месте, избегая прямого UV-излучения - даже полиолефин со временем теряет эластичность под солнцем
