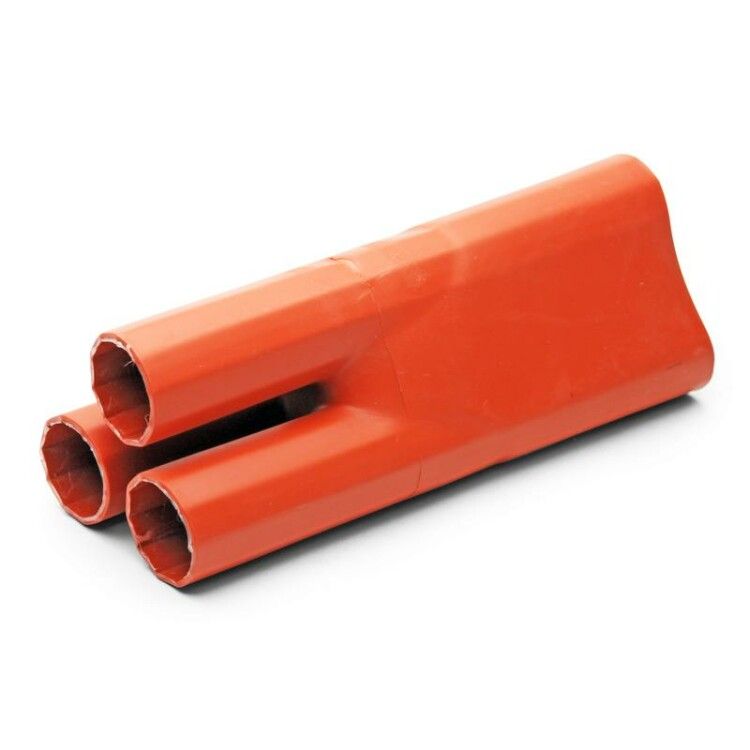

Термоусаживаемая изолирующая перчатка 3ТПИа-70/120 - 60262 КВТ

Перчатка термоусаживаемая 3ТПИ-А-70/120, 3ТПИа-70/120 КВТ предназначена для герметичной изоляции и защиты корней разделки высоковольтных кабелей. Бренд КВТ выпускает эту модель специально для работы с кабелями на напряжение до 35 кВ, обеспечивая надёжную изоляцию в условиях повышенной влажности и экстремальных температур.

Назначение и область применения

Перчатка термоусаживаемая 3ТПИ-А-70/120, 3ТПИа-70/120 КВТ используется для изоляции и герметизации мест соединения и ответвлений силовых кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Применяется в распределительных устройствах, кабельных муфтах, на подстанциях и в воздушных линиях. Подходит для установки в помещениях и на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 35 кВ
• Номинальное поперечное сечение кабеля: 70–120 мм²
• Диаметр кабеля до усадки: до 120 мм
• Диаметр после усадки: 70 мм
• Внутренний диаметр до усадки: 13 мм
• Внутренний диаметр после усадки: 31 мм
• Диаметр корпуса до усадки: 59 мм
• Диаметр корпуса после усадки: 29 мм
• Диаметр колпачка до усадки: 59 мм
• Диаметр колпачка после усадки: 29 мм
• Общая длина после усадки: 220 мм
• Материал: негорючий термопластик на основе трекингостойкой композиции полиолефина
• Рабочая температура: от –55 °C до +110 °C
• Цвет: оранжевый
• Способ монтажа: термоусадка (нагрев горелкой)
• Количество жил: 3

Совместимость и монтаж

Перчатка термоусаживаемая 3ТПИ-А-70/120, 3ТПИа-70/120 КВТ совместима с кабелями сечением 70–120 мм². Перед монтажом необходимо подготовить место соединения: зачистить изоляцию, удалить влагу и грязь. После надевания перчатки на корень разделки её равномерно нагревают газовой горелкой — материал сужается, плотно облегает поверхность и активирует внутренний слой термоплавкого клея. Клей заполняет микропоры и создаёт водонепроницаемый барьер. Для правильного монтажа соблюдайте рекомендованную температуру нагрева — не допускайте перегрева материала.

Безопасность и стандарты

Перчатка термоусаживаемая 3ТПИ-А-70/120, 3ТПИа-70/120 КВТ соответствует требованиям к изоляционным материалам для высоковольтных систем. Материал устойчив к трекингу — предотвращает образование проводящих дорожек на поверхности под воздействием влажности и загрязнений. Негорючесть и стойкость к УФ-излучению позволяют использовать изделие вне помещений без потери свойств. Температурный диапазон –55…+110 °C гарантирует работу в суровых климатических условиях.

Преимущества

• Встроенный термоплавкий клей обеспечивает автоматическую герметизацию без дополнительных материалов
• Высокая адгезия клея к различным типам изоляции — включая маслонасыщенную бумагу и сшитый полиэтилен
• Эластичность клея сохраняется даже при минусовых температурах
• Устойчивость к внешним факторам: влага, пыль, УФ, химические агрессивные среды
• Оранжевый цвет повышает визуальный контроль при осмотре и обслуживании

Ограничения применения

Не применяйте перчатку термоусаживаемую 3ТПИ-А-70/120, 3ТПИа-70/120 КВТ для кабелей сечением менее 70 мм² — недостаточно материала для плотной усадки. Не используйте при температурах ниже –55 °C во время монтажа — клей потеряет текучесть. Не применять в зонах постоянного механического давления или трения — материал не предназначен для защиты от физического износа. Не заменяйте газовую горелку на бытовые фены — требуется точный контроль температуры для полноценной усадки.

Примеры использования

• Герметизация соединений в кабельных муфтах 10–35 кВ
• Изоляция ответвлений от кабельной линии в подземных камерах
• Закрытие корня разделки кабеля в распределительном пункте
• Защита мест прохода кабеля через стену или опору

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля — он должен быть в пределах 70–120 мм², а внешний диаметр — не более 120 мм
• Нагревайте перчатку равномерно, начиная с центра и двигаясь к краям — так избежите образования пузырей
• После усадки убедитесь, что клей выступил по всей окружности — это признак герметичности
• Храните перчатку в сухом месте, избегая прямого солнечного света — хотя она устойчива к УФ, длительное воздействие снижает срок службы
• Для удобства монтажа можно предварительно согнуть перчатку — она остаётся гибкой при комнатной температуре
