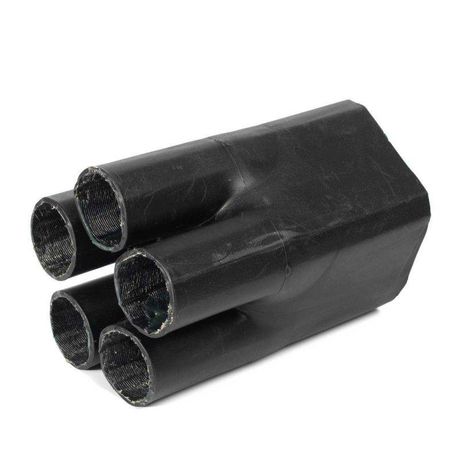

Перчатка термоусаживаемая изолирующая 5ТПИнг-150/240 КВТ 70095

Термоусаживаемая изолирующая перчатка 5ТПИнг-150/240 от КВТ предназначена для герметичной изоляции корней разделки многожильных кабелей с бумажной, пластмассовой или резиновой изоляцией. Продукт серийного производства ТПИнг обеспечивает надежную защиту от влаги и механических воздействий при рабочем напряжении до 1 кВ.

Назначение и область применения

Термоусаживаемая изолирующая перчатка 5ТПИнг-150/240 используется для изоляции и герметизации мест соединений и разделки кабелей с пятью жилами. Подходит для кабелей с номинальным сечением 150–240 мм². Применяется в кабельных муфтах, особенно там, где требуется повышенная безопасность — например, в помещениях с риском возгорания, на промышленных объектах, в подземных каналах и кабельных трассах. Рекомендована для использования в системах с индексом «нг» (не распространяющие горение).

Технические характеристики

• Тип: термоусаживаемая (при нагреве сужается за счет тепловой усадки)
• Номинальное поперечное сечение кабеля: 150…240 мм²
• Рабочее напряжение: 1 кВ (по спецификации); совместима с системами до 10 кВ в составе комплексных решений
• Количество жил: 5
• Материал: полиолефин, самозагасающий (не поддерживает горение)
• Цвет: черный
• Рабочая температура: от –55 °C до +110 °C
• Длина после усадки: 155 мм
• Диаметр корпуса до усадки: 90 мм; после усадки: 47 мм
• Диаметр пальцев до усадки: 32,5 мм; после усадки: 18 мм
• Диаметр колпачка до усадки: 90 мм; после усадки: 47 мм
• Герметизация: внутренняя поверхность покрыта термоплавким клеем
• Стандарт: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка 5ТПИнг-150/240 совместима с кабелями, имеющими пять жил и сечение от 150 до 240 мм². Для установки необходимо:

• Подготовить место разделки кабеля — удалить внешнюю оболочку, выровнять изоляцию жил.
• Надеть перчатку на кабель так, чтобы она полностью закрывала зону разделки.
• Равномерно прогреть поверхность феном (температура 120–150 °C) начиная с центра, двигаясь к краям — усадка происходит равномерно, клей активируется и заполняет микрозазоры.
• Не допускать перегрева — это может повредить материал или вызвать деформацию.

После усадки перчатка плотно облегает кабель, образуя монолитную изоляционную оболочку. Диаметр посадки соответствует требованиям к кабелям указанного сечения — проверьте соответствие диаметра жил до и после усадки.

Безопасность и стандарты

Термоусаживаемая изолирующая перчатка 5ТПИнг-150/240 изготовлена из материала, не поддерживающего горение, что соответствует требованиям безопасности для помещений с высокой пожарной нагрузкой. Соответствует техническим условиям ТУ 2291-044-97284872-2011. Герметизация с помощью термоклея исключает проникновение влаги, предотвращая коррозию и пробои изоляции. Перчатка устойчива к УФ-излучению и атмосферным осадкам — подходит для наружной и подземной прокладки.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею — гарантирует полную защиту от влаги и пыли.
• Эластичность клея сохраняется при температурах ниже –50 °C — не растрескивается в холодном климате.
• Адгезия клея работает на всех типах изоляций — бумажной, резиновой, ПВХ.
• Непроницаемость для воды и химических сред — увеличивает срок службы кабельного соединения.
• Устойчивость к старению и УФ-облучению — долговечна при наружной эксплуатации.
• Соответствует нормам для систем «нг» — безопасна в закрытых и труднодоступных местах.

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ как самостоятельный элемент — требует комплектации в составе муфт более высокого класса.
• Не применяется для одножильных кабелей или кабелей с сечением менее 150 мм² — возможна недостаточная усадка и потеря герметичности.
• Требует точного соблюдения технологии монтажа — некорректный нагрев приведёт к неравномерной усадке и появлению воздушных пузырей.
• Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или высокотемпературными источниками свыше +110 °C.

Примеры использования

• Заключение корня разделки в кабельной муфте для силового кабеля ААБл-5×185 в подвале здания.
• Изоляция соединения между двумя участками кабеля ВВГнг-LS 5×240 в кабельном канале на промышленном предприятии.
• Защита места ответвления в распределительной камере с повышенными требованиями к пожарной безопасности.
• Монтаж в наружной кабельной трассе, где есть риск намокания и перепадов температур.

Практические советы

• Перед монтажом проверьте, что сечение кабеля действительно находится в диапазоне 150–240 мм² — использование вне этого диапазона снижает эффективность герметизации.
• Используйте термофен с регулировкой температуры — слишком высокая температура может прожечь материал, слишком низкая — не вызовет полноценной усадки.
• При работе в холодную погоду (ниже –20 °C) предварительно согрейте перчатку до комнатной температуры — это ускорит процесс усадки и повысит качество клеевого соединения.
• После монтажа проверьте целостность усадки: нет ли вздутий, трещин или неплотных участков — они указывают на ошибку в технологическом процессе.
• Храните перчатки в сухом месте, избегая прямого солнечного света — хотя материал устойчив к УФ, длительное воздействие может ослабить эластичность.
