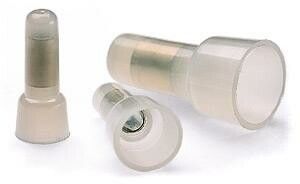

Концевая изолированная заглушка КИЗ-2 - 47521 КВТ

Заглушка концевая изолированная КИЗ-2 (100 штук в упаковке) от КВТ - это герметичный соединительный зажим для медных проводов сечением 1,5–4 мм2, предназначенный для надёжного и долговечного соединения методом опрессовки. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна безопасность и антикоррозийная стойкость.

Назначение и область применения

Заглушка концевая изолированная КИЗ-2 используется для создания однополюсных соединений между двумя медными проводами. Применяется там, где требуется исключить доступ к оголённым жилам, повысить механическую прочность соединения и предотвратить случайное отсоединение. Особенно актуальна в условиях повышенной влажности, пыли или вибраций - например, в промышленном освещении, автоматике, станках, конвейерах и силовых цепях.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 27 А
• Сечение жил: 1,5 – 4 мм2
• Количество жил в соединении: 2
• Материал контакта: бесшовная медь марки М1 с электролитическим лужением
• Материал изоляции: нейлон, безгалогеновый, самозатухающий
• Рабочая температура: от -40 C до +105 C
• Наружный диаметр: 9,5 мм
• Внутренний диаметр: 3,3 мм
• Ширина ячейки: 3,3 мм
• Количество контактов: 5 (в комплекте 100 штук)
• Цвет: белый, полупрозрачный
• Способ монтажа: опрессовка пресс-клещами

Совместимость и монтаж

Заглушка концевая изоленная КИЗ-2 совместима с пресс-клещами КВТ: СТК-10, СТА-10 и СТВ-10. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину, соответствующую глубине гильзы (не более 8 мм);
• Вставить провода в противоположные стороны до упора;
• Произвести опрессовку в двух местах - ближе к краям гильзы;
• Убедиться, что провода полностью вошли в гильзу - прозрачная изоляция позволяет визуально проверить заполнение.

Не используйте другие инструменты - некорректное давление может повредить контакт или вызвать плохой контакт.

Безопасность и стандарты

Материал изоляции - нейлон без галогенов - не выделяет токсичных веществ при перегреве и не поддерживает горение. Это соответствует требованиям безопасности для закрытых помещений и промышленных объектов. Температурный диапазон -40…+105 C гарантирует работу в суровых климатических условиях. Напряжение 660 В и ток 27 А обеспечивают соответствие нормам для бытовых и промышленных сетей переменного тока.

Преимущества

• Антивандальная фиксация - unlike скрутки СИЗ, соединение нельзя легко разрушить вручную;
• Герметичность - луженая медь защищена от окисления, продлевает срок службы;
• Визуальный контроль - полупрозрачный корпус позволяет видеть, правильно ли вставлены провода и завершена ли опрессовка;
• Высокая термостойкость - изоляция сохраняет целостность даже при длительной нагрузке;
• Стандартная упаковка - 100 штук в одной упаковке удобна для крупных проектов и хранения.

Ограничения применения

• Подходит только для медных проводов - не использовать с алюминием или многожильными проводами без предварительной пропайки/запрессовки;
• Не предназначен для внешней установки без защиты от УФ-лучей и механических воздействий - материал нейлона не рассчитан на прямое солнечное излучение;
• Не рекомендовано применение в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - возможна деформация изоляции;
• Требуется специализированный инструмент - без пресс-клещей КВТ монтаж невозможен.

Примеры использования

• Соединение фазных проводов в распределительных коробках квартир и офисов;
• Объединение проводов питания в системах автоматизации и управления;
• Монтаж светильников на производстве, где есть вибрация и высокая влажность;
• Создание ответвлений в силовых цепях станков и конвейеров;
• Замена старых скруток в модернизируемых электросетях - для повышения надёжности.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - слишком тонкая жила может не достать до середины гильзы, а слишком толстая - не войти вообще;
• При работе с несколькими заглушками КИЗ-2 от КВТ одинакового цвета - помечайте их по цепям, чтобы избежать путаницы при обслуживании;
• Храните в сухом месте, избегайте перегрева и прямого попадания солнца - даже нейлон имеет пределы термической стойкости;
• Для массовой работы используйте клещи СТК-10 - они имеют регулировку усилия и подходят именно для этого типа заглушки.
