Лампа AD-22DS(LED)матрица d22мм белый 230В | SQ0702-0001 TDM

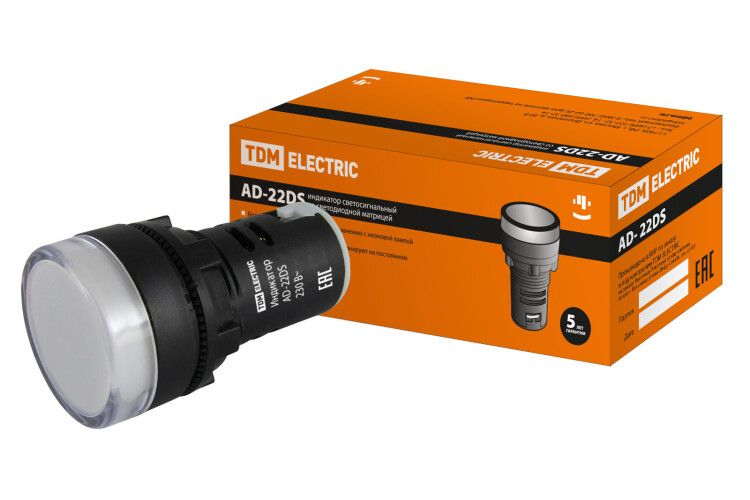

Лампа AD-22DS(LED) от TDM ELECTRIC - это светодиодный индикатор с диаметром матрицы 22 мм и белым светом, предназначен для установки в электрощитах и промышленном оборудовании. Артикул sq0702-0001 обеспечивает совместимость с типичными монтажными отверстиями и работает от сети 230 В.

Назначение и область применения

Лампа AD-22DS(LED) используется как световой индикатор для визуального отображения состояния электрической цепи - включено/выключено, авария, готовность. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленного электроснабжения. Благодаря компактному размеру и плоской форме легко интегрируется в панели с ограниченным пространством.

Технические характеристики

• Тип лампы: светодиодная матрица (LED)
• Рабочее напряжение: 220–230 В переменного тока (AC)
• Диаметр отверстия для монтажа: 22 мм
• Глубина монтажного отверстия: 6 мм
• Цвет излучения: белый
• Цвет переднего кольца: черный, материал - пластик
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Степень защиты NEMA 1: защита от доступа к опасным частям и попадания пыли в условиях внутренней установки
• Тип подключения: винтовые зажимы с тарельчатыми шайбами
• Количество индикаторов: один
• Срок службы: до 6000 часов
• Комплектация: светодиодная матрица встроена, сменный светофильтр не предусмотрен

Совместимость и монтаж

Лампа AD-22DS(LED) устанавливается в круглое отверстие диаметром 22 мм. Переднее кольцо с фиксацией обеспечивает плотное прилегание к поверхности панели. Для подключения используются винтовые зажимы - достаточно зачистить концы провода на 8–10 мм и затянуть клеммы. Монтаж не требует специальных инструментов. Устройство совместимо с панелями толщиной до 6 мм. Крепление фиксируется за счет защелкивающегося корпуса - после вставки в отверстие элемент фиксируется сзади.

Безопасность и стандарты

Защита IP40 предотвращает попадание инструментов и проводов в устройство, но не обеспечивает герметичность - не применяйте во влажных средах или там, где возможны брызги воды. Соответствие NEMA 1 указывает на безопасность для внутренних помещений с нормальными условиями эксплуатации. Напряжение 230 В соответствует стандартным сетям в Европе и странах СНГ. Лампа не содержит ртутных компонентов и соответствует требованиям RoHS.

Преимущества

• Светодиодная матрица ярче и долговечнее неоновых ламп - снижает потребность в замене
• Плоский дизайн позволяет использовать в местах с малым свободным пространством
• Фиксация через переднее кольцо исключает люфт и повышает надежность крепления
• Винтовые зажимы с тарельчатыми шайбами обеспечивают прочное соединение даже при вибрациях
• Не требует внешнего драйвера - работает напрямую от сети 230 В

Ограничения применения

• Не предназначена для работы во влажных помещениях, на улице или в условиях высокой запыленности - IP40 недостаточно для таких условий
• Запрещено применять при напряжении выше 230 В - риск перегрева и выхода из строя
• Не поддерживает регулировку яркости или мерцание - только постоянное свечение
• Цвет линзы - только белый; другие цвета не доступны в этой модели
• Замена лампы невозможна - матрица несъёмная, при отказе требуется замена всего индикатора

Примеры использования

• Индикация включения питания в силовом щите
• Сигнал “готов” на панели станка с ЧПУ
• Индикация наличия напряжения в системе автоматического ввода резерва (АВР)
• Обозначение активного канала в распределительной панели
• Световой сигнал в системах контроля температуры или давления

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна быть не менее 6 мм, иначе лампа не войдет полностью
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Не затягивайте клеммы слишком сильно - можно повредить медные жилы или пластиковую колодку
• Если вы заменяете старую неоновую лампу, убедитесь, что прежний монтажный размер также был 22 мм
• Для многократных работ рекомендуется отключать питание перед снятием или установкой - хотя индикатор несет нагрузку, он всё же находится под напряжением
