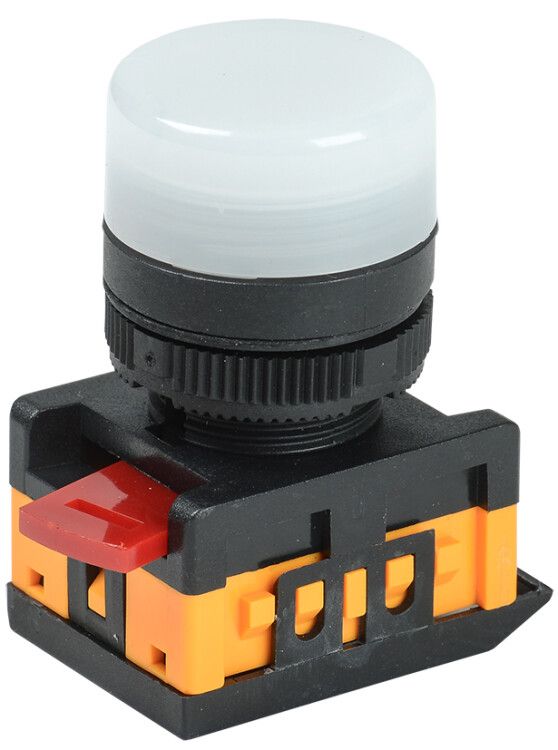

Лампа светосигнальная AL-22TE d22мм 240В AC бел. цилиндр неон IEK BLS30-ALTE-K01

Лампа сигнальная D22мм белый неон 240В цилиндр AL-22TE от IEK - это надёжный индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Монтаж осуществляется через отверстие 22 мм, питание - переменный ток 230 В. Артикул bls30-alte-k01 соответствует серийному решению IEK для стандартных задач индикации.

Назначение и область применения

Лампа сигнальная D22мм белый неон 240В цилиндр AL-22TE используется для визуальной индикации включённого состояния электрической цепи. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется чёткий сигнал о работе оборудования. Белый свет обеспечивает высокую видимость в условиях слабого освещения. Применяется там, где важна долговечность и устойчивость к перепадам температур.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное напряжение: 230 В
• Номинальный ток: 0,001 А (1 мА)
• Диаметр монтажного отверстия: 22 мм
• Тип цоколя: BA9s - двухконтактный штыревой контакт
• Тип подключения: винтовые зажимы
• Способ монтажа: через монтажную плату (панель)
• Форма линзы: плоская - снижает риск зацепления и удобна для встраивания в панели
• Высота: 20 мм - компактный профиль для плотной сборки
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Цвет свечения: белый
• Срок службы: до 10 лет при нормальных условиях эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C, допустима повышенная влажность
• Количество индикаторов: один
• Нормативный документ: ГОСТ Р 50030.5.1

Совместимость и монтаж

Лампа сигнальная AL-22TE совместима с панелями, имеющими круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие точно по размеру - меньшее отверстие не позволит вставить лампу, большее - вызовет люфт и нарушит герметичность. Цоколь BA9s требует подключения к двум проводам: фазе и нулю. Винтовое соединение позволяет легко заменить лампу без пайки. Лампа поставляется в комплекте с корпусом - не требует дополнительных деталей для монтажа. Не рекомендуется использовать в местах с постоянным воздействием брызг или пылевых потоков из-за низкой степени защиты IP40.

Безопасность и стандарты

Лампа сигнальная AL-22TE соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует соответствие стандартам безопасности для электрооборудования в промышленных системах. Климатическое исполнение УХЛ4 позволяет применять её в помещениях с умеренным климатом, включая неотапливаемые зоны. Напряжение 230 В AC соответствует сетевому стандарту России и стран СНГ. Отдельно стоит отметить: лампа не содержит ртутных паров - безопасна при обращении и утилизации.

Преимущества

• Долгий срок службы - до 10 лет, благодаря использованию неоновой технологии
• Низкое потребление тока - всего 1 мА, не нагружает схему управления
• Простой монтаж - достаточно вставить в отверстие и закрутить контакты
• Устойчивость к колебаниям температуры - работает в широком диапазоне (УХЛ4)
• Чёткий белый свет - хорошо различим даже при ярком фоновом освещении
• Комплектация - лампа уже собрана с корпусом, не нуждается в дополнительных элементах

Ограничения применения

• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP40 не предохраняет от попадания воды
• Не предназначен для работы в средах с агрессивными газами или химическими выбросами
• Не рекомендуется для частого коммутирования - неоновая лампа имеет ограниченное число включений/выключений
• Не применяется в качестве основного освещения - только для индикации
• Не совместима с источниками питания постоянного тока - только переменный ток 230 В

Примеры использования

• Индикация включения автоматического выключателя в щите управления
• Сигнал “работает” на пульте насосной станции
• Индикатор готовности к запуску на конвейере
• Обозначение наличия напряжения в распределительном устройстве
• Система оповещения в холодильных камерах с контролируемым режимом

Практические советы

• Перед установкой проверьте точность диаметра отверстия - 22 мм должны соответствовать реальному размеру. Используйте метчик или пробник.
• Подключение проводов к винтовым клеммам выполняйте с усилием, достаточным для надёжного контакта, но без перегрузки - повредится пластик.
• При замене лампы отключите питание - даже малый ток может быть опасен при обслуживании под напряжением.
• Для многоканальных панелей используйте лампы одного типа - это упрощает диагностику и замену.
• Если требуется защита от влаги - рассмотрите модели с IP65/IP67; AL-22TE не подходит для таких условий.
• Проверяйте соответствие напряжения сети - превышение 230 В сокращает срок службы.
