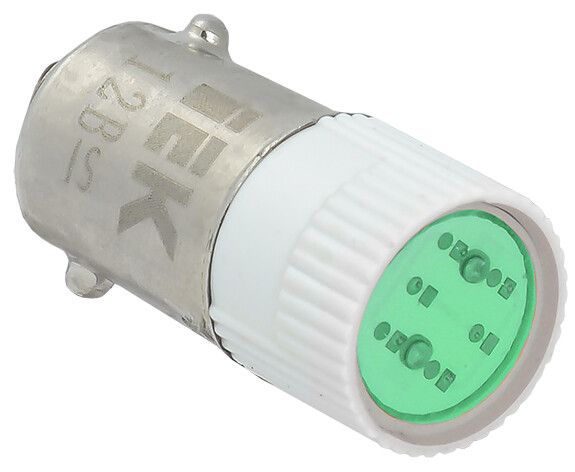

Матрица светодиодная зел. 12В KARAT IEK BMS10-012-K06

Сменная светодиодная лампа IEK (ИЭК) bms10-012-k06 — это индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Лампа работает от 12 В постоянного или переменного тока, имеет зелёный цвет свечения и монтируется на печатную плату. Подходит для замены старых ламп накаливания в устройствах, где важна надёжность и долгий срок службы.

Назначение и область применения

Лампа IEK bms10-012-k06 используется как сигнальный индикатор для отображения состояния электрических цепей: включение, работа, готовность. Применяется в распределительных щитах, пультах управления, автоматических системах, станках и других устройствах промышленной автоматизации. Цвет свечения — зелёный — обычно указывает на нормальное состояние системы.

Технические характеристики

• Напряжение: 12 В (работает как от переменного, так и от постоянного тока — AC/DC)
• Мощность: 1,2 Вт — низкий расход энергии, не нагревается
• Ток: 0,02 А — совместима с маломощными управляющими цепями
• Цоколь: BA9s — двухконтактный штыревой тип, рассчитан на пайку
• Цвет свечения: зелёный
• Форма колбы: линейная — компактная, подходит для плотной компоновки
• Габариты: длина 22 мм, диаметр отверстия 10 мм — точные размеры для установки
• Степень защиты: IP40 — защищена от твёрдых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −40°C до +40°C и повышенной влажности
• Тип монтажа: на печатную плату (SMD-совместимый, требует пайки)
• Нормативный документ: ГОСТ Р 50030.5.1 — соответствует требованиям к электрооборудованию для управления

Совместимость и монтаж

Лампа IEK bms10-012-k06 устанавливается исключительно методом пайки на печатную плату. Цоколь BA9s имеет два контакта, расположенных на фиксированном расстоянии — совместим со стандартными гнездами и платами, предназначенными для таких индикаторов. Диаметр отверстия 10 мм позволяет использовать её в корпусах с уже просверленными местами под аналогичные лампы. Не подходит для ввинчивания или механического крепления — требуется жесткая фиксация платы.

Безопасность и стандарты

Лампа соответствует ГОСТ Р 50030.5.1, что гарантирует соответствие требованиям безопасности для устройств управления. Климатическое исполнение УХЛ4 обеспечивает работоспособность в условиях средней полосы России, в том числе в неотапливаемых помещениях. Защита IP40 предотвращает попадание крупных твёрдых предметов, но не защищает от влаги — не применяйте в сырых или открытых зонах без дополнительной герметизации корпуса.

Преимущества

• Срок службы до 50 000 часов — значительно дольше, чем у ламп накаливания
• Не выгорает и не теряет яркости со временем
• Низкое энергопотребление снижает нагрузку на источник питания
• Работает от любого типа тока — AC/DC — универсальность в проектировании
• Малые габариты позволяют использовать в ограниченных пространствах

Ограничения применения

• Не предназначена для работы во внешних условиях — IP40 не защищает от влаги и пыли
• Только поверхностный монтаж на плату — нельзя использовать в качестве встраиваемой лампы в кнопочные модули
• Не рекомендуется применять в цепях с напряжением выше 12 В — возможен выход из строя
• Не подходит для высокочастотных импульсных сигналов без дополнительной фильтрации

Примеры использования

• Индикация “готово” на панелях ЧПУ станков
• Сигнал “питание включено” в силовых щитах
• Индикатор рабочего режима в системах автономного энергоснабжения
• Подсветка клавиш на пультах управления с низким энергопотреблением

Практические советы

• При замене старой лампы проверьте, чтобы новый контакт был точно совмещён с дорожками платы — отклонение даже на 0,5 мм может вызвать плохой контакт
• Используйте паяльник мощностью не более 30 Вт и время пайки не более 3 секунд на каждый вывод — перегрев повредит LED-элемент
• Убедитесь, что питание на плате действительно составляет 12 В — завышенное напряжение убьёт лампу моментально
• Если лампа используется в помещении с высокой запылённостью, предусмотрите дополнительную защиту корпуса — IP40 недостаточно
• При сборке нескольких индикаторов используйте одинаковый тип лампы — смешивание цветов может ввести оператора в заблуждение
