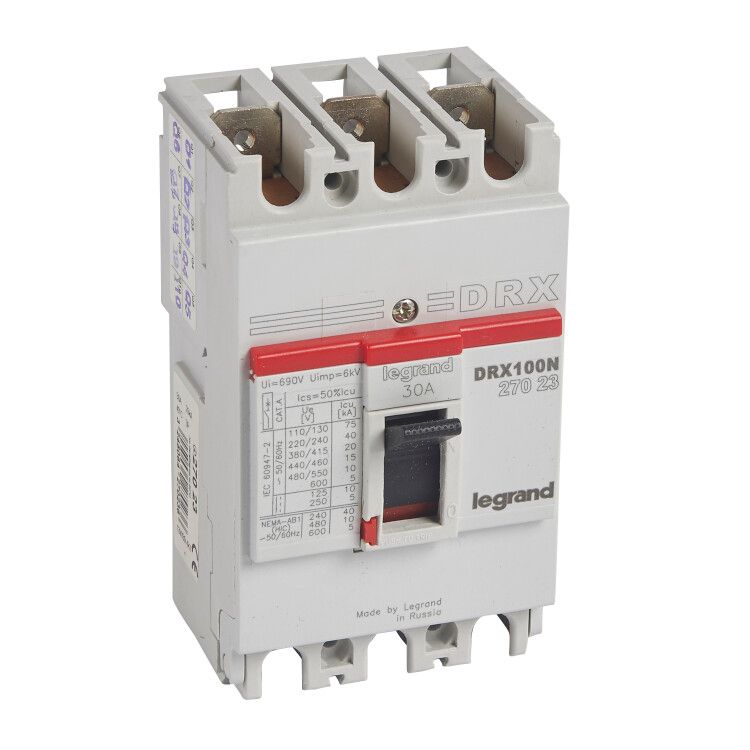

Выключатель автоматический 3п 30А 20кА DRX125 термомагнитн. расцеп. Leg 027023 Legrand

Автоматический выключатель DRX125 30A 3P 20кА от Legrand - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в щитах жилых и промышленных объектов. Артикул 027023.

Назначение и область применения

Выключатель DRX125 предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Используется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с переменным током. Подходит для защиты групповых линий, оборудования, насосов, вентиляторов, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 30 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 110–550 В - работает в широком диапазоне напряжений, включая промышленные сети 380/400 В
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов
• Диапазон настройки защиты от перегрузки: фиксирован 30 А - нельзя изменить, только подбирается по нужному значению
• Диапазон регулировки расцепителя КЗ: 400 А - срабатывает при токах выше этого значения
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами
• Подключение: винтовые зажимы - требует затяжки гаечным ключом
• Указатель расцепления: есть - видно, почему выключатель отключился
• Индикатор отключения: возможна установка - позволяет визуально определить состояние
• Привод: ручной рычажковый - управление вручную, положение «ON/OFF» четко визуализируется
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Конструкция: стационарная - не предусматривает возможность демонтажа под нагрузкой
• Количество переключающих контактов: 1 - один набор контактов на все полюсы

Совместимость и монтаж

Выключатель DRX125 монтируется на стандартную DIN-рейку 35 мм. Для подключения используйте винтовые зажимы - затягивайте провода усилием 0,8–1,0 Нм, чтобы избежать пережима или плохого контакта. Убедитесь, что сечение проводов соответствует требованиям для 30 А (обычно 4–6 мм2 медный). Устанавливайте в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP30. Пространство вокруг устройства должно обеспечивать свободный теплообмен - не загромождать соседними аппаратами.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2. Защита от минимального напряжения повышает безопасность при проседании сети. Конструкция исключает случайное включение при обслуживании - рычаг фиксируется в положении OFF. Серия DRX произведена в России, что гарантирует соответствие местным условиям эксплуатации.

Преимущества

• Фиксированные уставки - не требуется настройка, снижает риск ошибок при монтаже
• Чёткий визуальный индикационный сигнал - сразу видно причину отключения
• Возможность доработки индикаторами - удобно для удалённого контроля состояния
• Высокая отключающая способность 20 кА - подходит для сетей с высокой мощностью
• Защита от недопустимо низкого напряжения - предотвращает аварии при “проседании” сети
• Экономичное решение в серии DRX - баланс цены и надёжности

Ограничения применения

• Не подходит для частотных преобразователей, светодиодных драйверов и импульсных нагрузок - может давать ложные срабатывания
• IP30 - не используется во влажных помещениях без дополнительной защиты корпуса
• Фиксированная уставка 30 А - нельзя адаптировать под другие токи; если нужен 25 А или 32 А - выбирайте другой артикул
• Стационарная конструкция - невозможно отсоединить под нагрузкой, требует отключения всей цепи перед сервисом
• Не рассчитан на частые коммутации - не является контактором

Примеры использования

• Щитовая группа на 380 В для питания трёхфазного станка с двигателем 4 кВт
• Защита группы розеток в производственном цеху
• Вводной автомат в распределительном щите многоквартирного дома
• Защита системы вентиляции с трёхфазным вентилятором
• Линия питания конвейера в пищевой промышленности

Практические советы

• Выбирайте DRX125 30A только если ваша нагрузка не превышает 25–27 А длительно - запас в 10–15% увеличивает срок службы
• Перед монтажом проверьте, что винты зажимов не имеют следов окисления - при необходимости зачистите провода
• Если планируете использовать индикатор отключения - заказывайте его заранее, он устанавливается на заводе или после монтажа
• Не устанавливайте рядом с источниками тепла - температура влияет на работу теплового расцепителя
• При замене старого автомата - сравнивайте не только ток, но и отключающую способность: 20 кА - минимум для современных сетей
• ARX125 - серия с аналогичной конструкцией, но другими токами; если вам нужен 25 А или 40 А - смотрите другие артикулы в серии DRX
