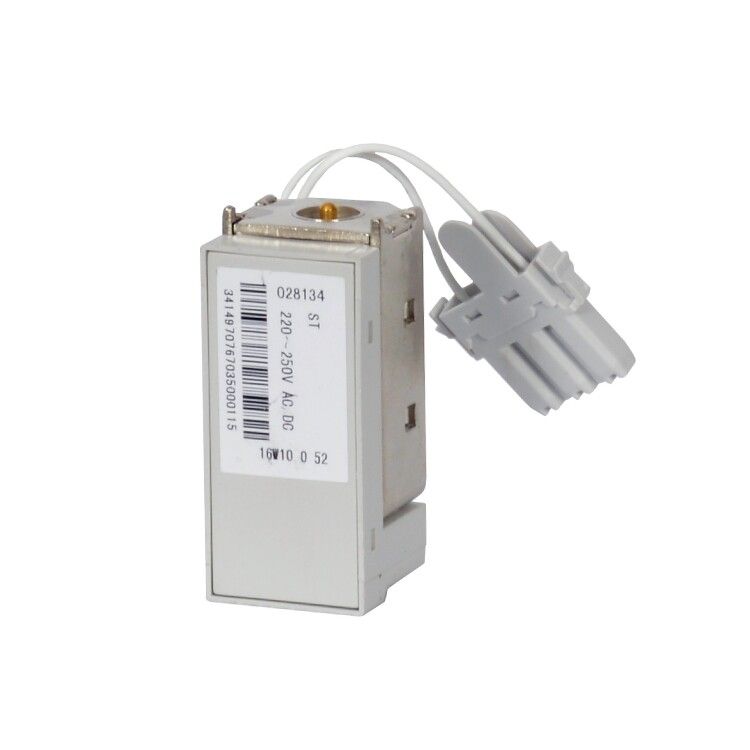

Расцепитель независимый 220-250В AC/DC Leg 028134 Legrand

Расцепитель независимый 220-250В AC/DC от Legrand (артикулы 028134 и 28134) предназначен для удалённого отключения автоматических выключателей при подаче управляющего сигнала. Применяется в системах управления и защиты электрооборудования, где требуется дистанционное отключение цепи.

Назначение и область применения

Этот расцепитель используется для командного отключения автомата через внешний сигнал - например, от кнопки аварийной остановки, системы безопасности или контроллера. Он не управляет током нагрузки, а лишь механически активирует механизм отключения встроенного в автомат выключателя. Подходит для установки в щитах с оборудованием Legrand DMX3 и другими совместимыми моделями.

Технические характеристики

• Тип напряжения: переменный и постоянный ток (AC/DC)
• Номинальное рабочее напряжение: 220–250 В
• Тип расцепителя: независимый - работает вне зависимости от состояния основной цепи
• Количество переключающих контактов: один - замыкающий контакт для управления
• Тип подключения: плоский штекерный разъём - удобен для быстрого монтажа без инструментов
• Совместимость с реле: да - можно использовать в связке с реле управления

Совместимость и монтаж

Расцепитель независимый 220-250В AC/DC Legrand (артикул 028134) рассчитан на установку в автоматы серии DMX3. Штекерный разъём соответствует стандартному гнезду на корпусе автомата - достаточно вставить его до щелчка. Убедитесь, что питание на расцепитель подаётся после отключения нагрузки. Напряжение выше 250 В или ниже 220 В может вызвать некорректную работу или повреждение устройства.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Не имеет собственной степени защиты IP - устанавливается внутри закрытых распределительных щитов. Не предназначено для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Поддерживает как переменный, так и постоянный ток - универсальное решение для разных систем управления
• Штекерное подключение исключает необходимость в пайке или болтовых соединениях
• Минимальная потребляемая мощность - не нагружает источник управления
• Интегрирован в экосистему Legrand DMX3 - гарантирует надёжную совместимость

Ограничения применения

• Не предназначен для коммутации силовой нагрузки - только для управления отключением
• Не работает при напряжении ниже 220 В или выше 250 В
• Не защищён от попадания воды, пыли и механических воздействий - требует установки в герметичном щите
• Не совместим с автоматами других серий, кроме DMX3 и аналогичными по форме гнездам

Примеры использования

• Аварийная остановка станка - кнопка отключения подаёт сигнал на расцепитель, который отключает питание двигателя
• Система пожарной безопасности - при срабатывании датчика отключаются все цепи через расцепители
• Автоматизация производства - PLC отправляет импульс на расцепитель для отключения участка конвейера

Практические советы

• Перед установкой проверьте соответствие напряжения управления - даже небольшой перепад может привести к отказу
• Не используйте удлинители или переходники для подключения - они увеличивают риск потери контакта
• При замене старого расцепителя убедитесь, что новый имеет тот же тип подключения - штекерный разъём должен плотно входить в гнездо
• Обязательно отключите питание перед подключением или отключением расцепителя - даже малые токи управления могут быть опасны
