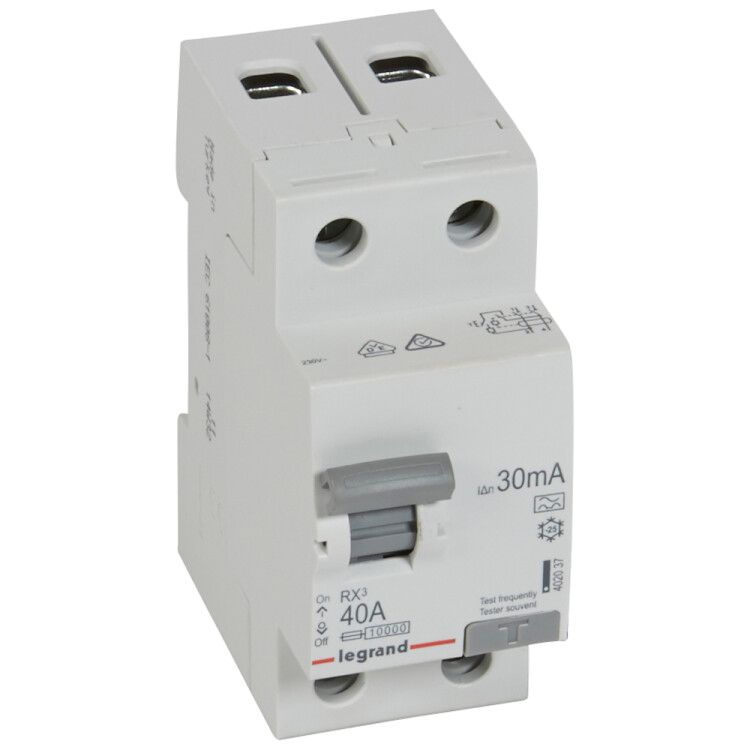

Выключатель дифференциальный (УЗО) RX3 2п 40А 30мА тип A | 402037 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 40 А 30 мА тип A RX3 обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в бытовых и промышленных сетях. Бренд Legrand и артикул 402037 указывают на надёжную серию RX3, предназначенную для постоянной работы в сложных условиях.

Назначение и область применения

УЗО 2-полюсное типа A RX3 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов с оборудованием, использующим импульсные нагрузки — например, частотными преобразователями, сварочными аппаратами, компьютерами и другим электронным оборудованием.

Технические характеристики

• Номинальный ток: 40 А — выдерживает длительную нагрузку до этого значения без перегрева
• Дифференциальный ток: 30 мА — срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для человека
• Тип тока утечки: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике)
• Напряжение сети: 230 В — предназначено для однофазных сетей 220–240 В
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при коротком замыкании с высокой токовой нагрузкой
• Количество полюсов: 2 — отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого щита
• Сечение провода: 0,75–50 мм² — совместим с широким спектром медных проводов, включая мощные вводные линии
• Климатическое исполнение: УХЛ4 — работает при температуре от –25 °C до +60 °C, подходит для неотапливаемых помещений
• Количество модулей DIN: 2 — занимает два стандартных модуля на рейке, компактно размещается в щите
• Глубина монтажа: 44 мм — требуется свободное пространство за щитом для правильной установки
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы
• Напряжение изоляции: 250 В — гарантирует электроизоляцию между токоведущими частями
• Частота: 50 Гц — оптимизировано для стандартной сети в России и странах СНГ
• С устройством блокировки: да — после срабатывания механически фиксирует положение рычага, предотвращая случайное включение до устранения причины утечки

Совместимость и монтаж

Выключатель дифференциального тока RX3 монтируется на стандартную DIN-рейку 35 мм. Для установки необходим доступ к задней части щита — глубина монтажа составляет 44 мм. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм², включая многожильные и одножильные. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные — T/L и T/N. Нельзя использовать с трёхфазными системами — только в однофазных цепях. Совместим со всеми стандартными щитами, где установлены устройства серии IEK и Legrand.

Безопасность и стандарты

Выключатель дифференциального тока RX3 соответствует международным нормам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Применение типа A обеспечивает соответствие требованиям к защите от утечек от современного оборудования с импульсными источниками питания. Степень загрязнения 2 позволяет использовать в помещениях с умеренным уровнем запыления — например, в мастерских, складах, административных зданиях.

Преимущества

• Функция блокировки после срабатывания снижает риск повторного включения без диагностики неисправности
• Поддержка типа A делает устройство универсальным для современных потребителей — от стиральных машин до ИБП и LED-освещения
• Широкий диапазон сечения проводов упрощает монтаж как в новых, так и в реконструируемых сетях
• Климатическое исполнение УХЛ4 позволяет применять в холодных регионах и неотапливаемых помещениях
• Надёжная конструкция серии RX3 обеспечивает долгую службу без обслуживания

Ограничения применения

• Не применяется в трёхфазных сетях — только для однофазных цепей 230 В
• IP20 не допускает установку во влажных местах (ванная, баня, улица); необходимо использование корпуса с более высокой степенью защиты
• Не является автоматическим выключателем — не защищает от перегрузок и коротких замыканий; требует обязательной параллельной установки автомата с подходящим номиналом
• Не подходит для цепей с постоянным током выше 6 мА — только для переменного и пульсирующего постоянного тока утечки

Примеры использования

• Защита розеточных групп в квартире — особенно в кухне, ванной, детской комнате
• Щитовая на производстве для питания станков с ЧПУ, насосов, конвейеров с частотниками
• Обеспечение безопасности в офисах с большим количеством компьютеров, серверов и оргтехники
• Автоматизация освещения в подъездах и на лестницах с использованием датчиков движения

Практические советы

• Перед установкой проверьте, что УЗО 40 А 30 мА тип A RX3 сочетается с автоматом на 40 А — он должен находиться перед УЗО по направлению питания
• При монтаже на DIN-рейку убедитесь, что рядом достаточно места для других устройств — 2 модуля занимают место, но не всегда позволяют плотно упаковать щит
• После установки обязательно протестируйте устройство кнопкой «T» — оно должно отключиться при нажатии
• Не устанавливайте несколько УЗО на одну линию без координации — возможны ложные срабатывания
• Для старых проводок с поврежденной изоляцией — УЗО будет часто срабатывать; лучше сначала выполнить диагностику сети
