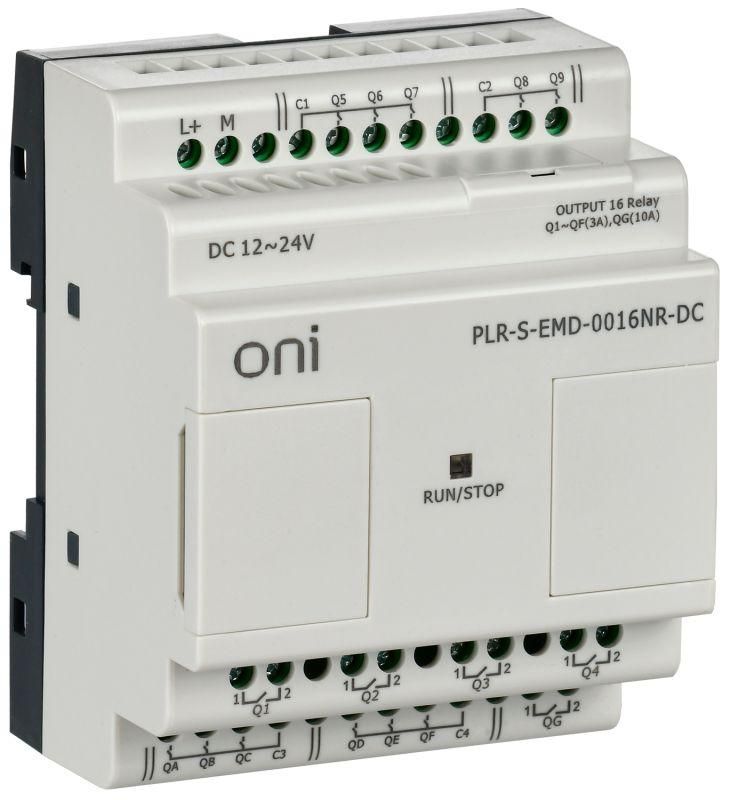

Логическое реле PLR-S ONI. Модуль расширения 16 каналами релейного вывода. Напряжение питания 12-24 В DC - PLR-S-EMD-0016NR-DC IEK

Логическое реле PLR-S. 16DO ONI - модуль расширения с 16 релейными выходами для управления нагрузками в системах автоматизации. Работает от напряжения 12–24 В постоянного тока, устанавливается на DIN-рейку или на стену. Подходит для задач, где требуется надёжная коммутация сигналов без необходимости в сложной программной логике.

Назначение и область применения

Логическое реле PLR-S. 16DO ONI используется для переключения внешних устройств - светильников, насосов, клапанов, нагревателей, вентиляторов - на основе сигналов от контроллера, датчиков или кнопок. Это не самостоятельный ПЛК, а расширение, которое добавляет релейные выходы к основному управляемому оборудованию. Применяется в промышленной автоматизации, системах освещения, малых конвейерах, бытовой автоматике и других местах, где нужна изоляция и высокая мощность коммутации.

Технические характеристики

• Количество релейных выходов: 16
• Напряжение питания: 12–24 В постоянного тока (DC)
• Тип выходов: механические реле (не транзисторные)
• Количество входов: 0 (только выходы)
• Аналоговые входы/выходы: 0/0
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, не предназначено для влажной среды)
• Тип монтажа: на DIN-рейку, на стену, открытый корпус
• Тип устройства: модуль расширения для логических реле

Совместимость и монтаж

PLR-S. 16DO ONI не работает самостоятельно - требует подключения к совместимому контроллеру или другому устройству, выдающему цифровые команды. Управление осуществляется через дискретные сигналы (например, от PLC, RTU или импульсного генератора). Для установки доступны два варианта:

• Фиксация на стандартной DIN-рейке 35 мм (типичный способ в щитах)
• Крепление на стену с помощью кронштейнов (доступно благодаря наличию отверстий в корпусе)

Подключение проводов - винтовые зажимы. Сечение жил до 2,5 мм2. Кабели питания и нагрузок следует прокладывать отдельно, чтобы исключить помехи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды, брызг или пыли. Не предназначен для установки вне помещений, в сырых цехах или там, где возможны механические повреждения корпуса.

Преимущества

• Высокая коммутирующая способность реле - можно управлять нагрузками до нескольких ампер (зависит от типа контактов, указывается в документации производителя)
• Гальваническая развязка между управляющими цепями и нагрузками - снижает риск повреждения чувствительной электроники
• Раздельные реле на каждый канал - отказ одного канала не влияет на работу остальных
• Гибкий монтаж - подходит как в шкафы, так и на стены
• Низкое энергопотребление - питание от 12–24 В DC позволяет использовать с большинством промышленных контроллеров

Ограничения применения

• Не имеет входов - нельзя считывать состояние датчиков или кнопок, только управлять нагрузками
• Нельзя применять во влажных, пыльных или агрессивных средах - IP20 недостаточен для таких условий
• Механические реле имеют ограниченный срок службы (обычно 100 000–1 млн операций); не подходят для частого включения/выключения (более 10 раз в минуту)
• Не поддерживает аналоговые сигналы - только дискретные (вкл./выкл.)
• Требует внешнего источника управления; сам по себе не выполняет логические функции

Примеры использования

• Управление 16 светильниками в цеху по расписанию от PLC
• Включение насосов в системе охлаждения при достижении пороговой температуры
• Переключение режимов работы станка через сигнал от энкодера
• Автоматическое включение вентиляторов в распределительном щите при перегреве
• Контроль замков дверей в системе доступа

Практические советы

• Выбирайте PLR-S. 16DO ONI только тогда, когда вам нужны именно релейные выходы. Если нагрузка низкомощная (до 100 мА) - рассмотрите транзисторные модули, они долговечнее.
• Проверьте максимальную коммутируемую мощность каждого реле перед подключением двигателей или люминесцентных ламп - при запуске возникают броски тока.
• Используйте фри-wheeling диоды или RC-цепочки для защиты реле при работе с катушками (электромагниты, реле, соленоиды).
• При монтаже на стену обеспечьте свободный доступ к клеммам для обслуживания.
• Не забудьте про правильную полярность питания: + и – должны быть подключены точно, иначе устройство не будет работать.
• PLR-S. 16DO ONI - часть семейства ONI. Совместим с другими модулями этой серии, что упрощает масштабирование системы.
