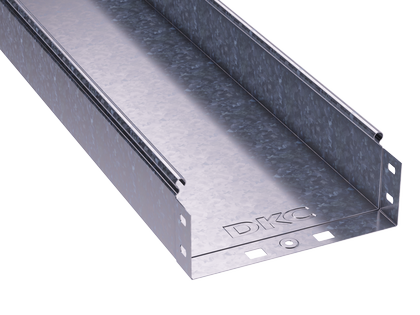

Лоток неперфорированный S5 Combitech 500x80x2000x1мм DKC (ДКС) 35057

Лоток кабельный неперфорированный стальной 500х80х2000х1мм от бренда DKC (ДКС), артикул 35057, предназначен для безопасной и надежной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Выполнен из оцинкованной стали с повышенной жесткостью и совместим с системой S5 Combitech.

Назначение и область применения

Лоток кабельный неперфорированный стальной 500х80х2000х1мм используется для прокладки кабелей в условиях, где важна механическая прочность и защита от внешних воздействий. Подходит для промышленных объектов, энергообъектов, транспорта, заводских цехов и наружных трасс. Применяется там, где требуется исключить доступ пыли и влаги к кабелям - особенно эффективен при использовании с крышками и уплотнителями.

Технические характеристики

• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1 мм
• Габариты: ширина 500 мм, высота 80 мм, длина 2000 мм
• Полезное сечение: 39 500 мм2
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (работает при температуре от −40C до +40C)
• Исполнение: без разъема, с возможностью соединения по технологии «мама-папа»
• Защитное покрытие: непрерывное холодное цинкование, обеспечивающее долговечную коррозионную стойкость

Совместимость и монтаж

Лоток кабельный неперфорированный стальной 500х80х2000х1мм совместим с другими элементами системы S5 Combitech. Соединение между секциями осуществляется по принципу «мама-папа» - без дополнительных фиксирующих деталей. Это обеспечивает быстрый монтаж и формирует непрерывный электрический контакт, исключающий необходимость отдельного заземления. Для герметизации рекомендуется использовать комплектные крышки и уплотнители - тогда система достигает степени защиты IP44.

Безопасность и стандарты

Лоток соответствует требованиям огнестойкости и выдерживает нагрузки без деформаций. Наличие оцинкованного покрытия по методу Сендзимира гарантирует соответствие нормам по защите от коррозии в агрессивных средах. Климатическое исполнение УХЛ2 позволяет использовать изделие в регионах с умеренным и холодным климатом.

Преимущества

• Подформованная конструкция усиливает жесткость - несущая способность выше на 54% по сравнению с плоскими аналогами
• Неперфорированная поверхность снижает риск попадания пыли, влаги и посторонних предметов внутрь лотка
• Оцинковка по методу Сендзимира обеспечивает равномерное и плотное покрытие, продлевая срок службы
• Система «мама-папа» исключает использование болтов и гаек, ускоряет сборку и минимизирует трудозатраты
• Высокая теплопроводность стали способствует рассеиванию тепла от кабелей, снижая перегрев

Ограничения применения

• Не предназначена для постоянного погружения в воду - даже с крышкой максимальная защита IP44 не обеспечивает герметичность при затоплении
• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щелочи) - оцинковка устойчива, но не вечна
• Длина 2000 мм требует точного расчета маршрута - нельзя резать и сваривать без потери целостности покрытия
• Без крышки и уплотнителей не обеспечивает достаточную защиту от пыли и влаги - необходимо дополнять комплектом

Примеры использования

• Прокладка кабелей питания на заводах и в производственных корпусах
• Кабельные трассы в распределительных пунктах и подстанциях
• Наружные кабельные пути на железнодорожных станциях и в портах
• Системы автоматизации на конвейерах и станках с высокой вибрацией

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка составляет 1,5×высота (120 мм), чтобы не повредить форму профиля
• При необходимости удлинения используйте только оригинальные переходники системы S5 Combitech - самодельные соединения нарушают заземление
• Для вертикальных участков обязательно закрепляйте лоток через каждые 1,5–2 метра
• При работе в сыром климате всегда используйте крышку и уплотнители - это сохранит целостность изоляции кабелей
• Посадочные размеры: ширина 500 мм требует свободного пространства не менее 550 мм для установки с учетом креплений
