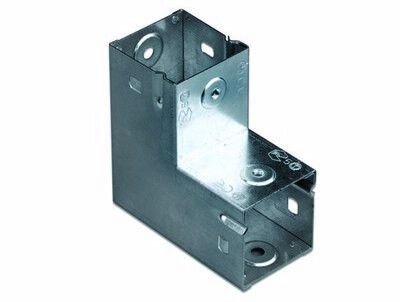

Угол для кабельного лотка S5 Combitech 50х50, 90°, вертикальный вверх DKC 39001

Угол для кабельного лотка вертикальный вверх глухой 90 градусов 50х50 от DKC (ДКС) - это надежный аксессуар для изменения направления кабельной трассы вверх под прямым углом. Подходит для систем с оцинкованными лотками серии S5 Combitech, обеспечивает безопасную прокладку кабелей в условиях ограниченного пространства.

Назначение и область применения

Элемент предназначен для создания вертикального поворота кабельной трассы на 90° вверх. Используется там, где требуется изменить направление лотка без открытых кромок - например, при монтаже настенных кабельных каналов, обходе оборудования, переходе между этажами или в местах, где важна механическая защита кабелей.

Подходит для систем, где кабели проходят через труднодоступные зоны, требующие герметичности и защиты от внешних воздействий. Глухое исполнение исключает выпадение проводов и снижает риск повреждений при вибрациях или механическом контакте.

Технические характеристики

• Угол поворота: 90°
• Форма: Вертикальный вверх
• Размеры лотка: 50×50 мм (высота × ширина)
• Внутренний радиус изгиба: 90 мм - обеспечивает плавный переход без перегибов кабелей
• Материал: Сталь оцинкованная толщиной 0,8 мм
• Покрытие: Горячее цинкование по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Исполнение: Без разъема - жесткий, цельный элемент
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Перфорация: Есть на боковых стенках и основании - позволяет фиксировать элемент болтами или использовать для вентиляции/прохождения кабелей
• Цвет: Серый

Совместимость и монтаж

Угол совместим со всеми лотками серии S5 Combitech от DKC с размером 50×50 мм. Монтаж осуществляется путем приваривания или крепления саморезами через перфорацию в основании и боковых стенках. Для точного выравнивания рекомендуется использовать уровень и предварительно наметить точки крепления.

Не требует дополнительных комплектующих - является самостоятельным элементом системы. Учитывайте внутренний радиус 90 мм при выборе кабелей: минимальный допустимый радиус изгиба кабеля должен быть не меньше этого значения.

Безопасность и стандарты

Элемент имеет сертифицированную огнестойкость и изготовлен из материалов, соответствующих нормам для электротехнических систем в помещениях с повышенными требованиями к пожаробезопасности. Цинкование по методу Сендзимира гарантирует долговечность даже в агрессивных средах - например, в производственных цехах с повышенной влажностью.

Преимущества

• Плавный изгиб с радиусом 90 мм минимизирует нагрузку на изоляцию кабелей
• Оцинкованное покрытие защищает от коррозии в течение всего срока службы
• Перфорированные стенки позволяют легко крепить элемент к поверхности и дополнительно фиксировать кабели
• Жесткая конструкция без разъема исключает деформацию при нагрузке
• Совместимость с широким спектром лотков серии S5 Combitech упрощает сборку комплексных трасс

Ограничения применения

Не предназначен для горизонтальных поворотов - применяется только для вертикального движения вверх. Не следует использовать в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к влаге, элемент не рассчитан на длительное нахождение под водой. Также не рекомендуется применять в местах с частыми ударными нагрузками без дополнительной защиты корпуса.

Примеры использования

• Подключение кабельного лотка от потолочного уровня к оборудованию на полу
• Обводка трубопровода или механизма, расположенного ниже уровня трассы
• Монтаж настенной кабельной системы в офисах, серверных или производственных помещениях
• Замена старого металлического канала на современную систему S5 Combitech

Практические советы

• При установке проверьте соответствие внутреннего радиуса угла минимальному радиусу изгиба используемых кабелей - особенно важно для силовых и многожильных проводов
• Используйте антивибрационные прокладки при креплении к вибрирующим поверхностям
• Для удобства сборки комбинируйте этот угол с другими элементами серии S5 Combitech - они имеют одинаковые размеры и систему крепления
• При необходимости можно просверлить дополнительные отверстия в перфорированных участках - материал легко обрабатывается обычными инструментами
• Артикул 39001 - единственный номер для заказа именно этой модели; другие углы с аналогичным названием могут отличаться по размеру или типу исполнения
