Ответвитель Х-образный 200х100, 1,5 мм - Н0121390644 СОЭМИ

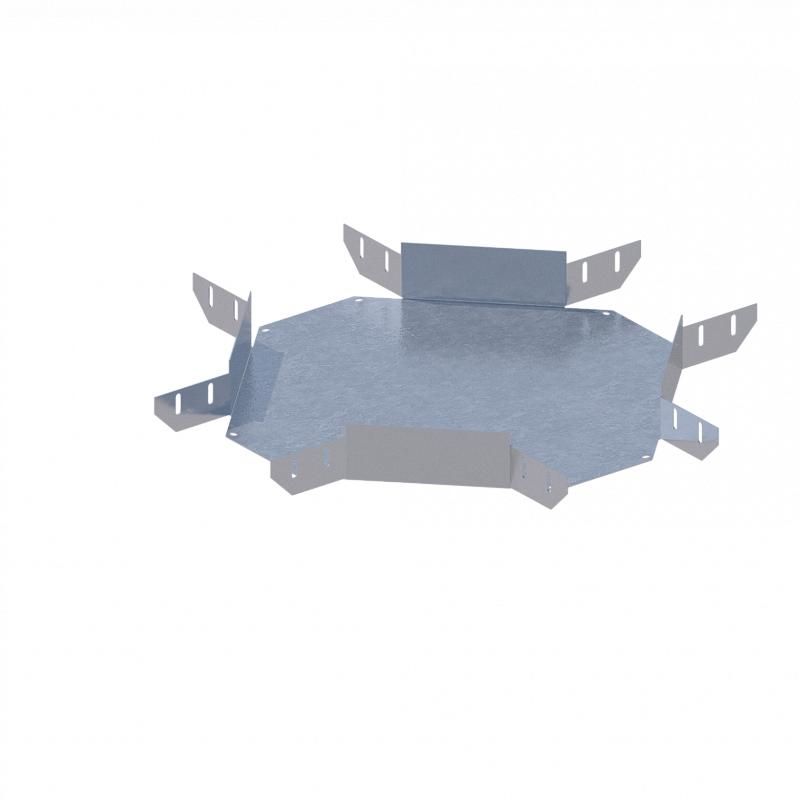

Краткое общее описание: Ответвитель Х-образный 200х100, сталь 1,5 мм, цУТ1.5, СОЭМИ, ЛМс-К - это элемент системы кабельных лотков, предназначенный для создания перекрёстного ответвления трассы в горизонтальной плоскости. Изготовлен из стали с горячим цинкованием, соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на надёжную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Ответвитель Х-образный 200х100, сталь 1,5 мм, цУТ1.5, СОЭМИ, ЛМс-К используется для организации перекрёстного перехода между четырьмя направлениями кабельных лотков. Применяется там, где необходимо изменить маршрут трассы без снижения её жесткости - например, в распределительных щитах, технологических корпусах, на производствах с плотным расположением оборудования.

Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, энергообъектах, логистических комплексах и на транспорте.

Технические характеристики

• Тип изделия: лоток крестообразный
• Размеры: ширина 200 мм, высота 100 мм
• Материал: сталь, толщиной 1,5 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях поверхности
• Исполнение: угловое - все четыре ветви направлены под прямым углом друг к другу
• Тип соединения: винтовое - фиксируется болтами к прямым участкам лотков
• Климатическое исполнение: УТ1,5 - работает при температурах от −50 C до +45 C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-010-05774835-2005
• Цвет: серый
• Замок: отсутствует - требуется использование крепёжных элементов

Совместимость и монтаж

Ответвитель Х-образный 200х100, сталь 1,5 мм, цУТ1.5, СОЭМИ, ЛМс-К совместим с прямыми лотками такого же сечения (200×100 мм) от производителя СОЭМИ и других компаний, соблюдающих те же габариты и стандарты.

Монтаж выполняется по принципу «мама–папа»: выступы одного лотка входят в пазы соседнего. Каждое соединение фиксируется комплектом болтов и гаек - таким же, что применяется для прямых участков. Для герметизации и защиты от внешних воздействий можно установить крышку (приобретается отдельно).

Не требует сварки или специальных инструментов - достаточно обычного набора гаечных ключей.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005, которые регламентируют прочность, коррозионную стойкость и электробезопасность кабельных систем. Горячее цинкование обеспечивает долговременную защиту от электрохимической коррозии, что важно при работе в помещениях с высокой влажностью или на открытых площадках.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 1,5 мм
• Долговечность - цинковое покрытие служит более 25 лет в агрессивных средах
• Простота сборки - не нужны сварочные работы или дорогостоящий инструмент
• Готовность к использованию сразу после доставки - никаких предварительных подготовок
• Совместимость с широким спектром лотков того же сечения

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтального уровня
• Не имеет самозакрывающегося замка - обязательно использовать крепёж
• Не рекомендован для помещений с постоянными химически активными парами (например, кислотные цеха) - хотя цинк устойчив, длительный контакт с агрессивными веществами может вызвать коррозию
• Не следует применять вместо поворотных элементов - угол соединения всегда 90°, без возможности регулировки

Примеры использования

• Перекрёсток в автоматизированном цехе, где кабели от нескольких станков сходятся в одну магистраль
• Распределение питания в серверной комнате - от основного лотка к нескольким рядам стоек
• Обустройство трассы в логистическом терминале - прохождение через зону с множеством направлений движения
• Монтаж в подземных канализационных коллекторах - благодаря цинковому покрытию выдерживает влагу и грязь

Практические советы

• Проверьте перед монтажом, чтобы все прямые лотки имели одинаковое сечение - 200×100 мм. Несоответствие приведёт к негерметичному соединению
• Используйте только оригинальные болты и гайки от СОЭМИ или аналоги с классом точности не ниже 8.8 - это гарантирует надёжность крепления
• Если трасса будет находиться в местах с возможным попаданием воды - обязательно установите крышку
• При прокладке длинных трасс с несколькими ответвителями - делайте контрольный замер диагоналей, чтобы избежать перекоса всей системы
• Артикул 121390644 и наименование «Ответвитель Х-образный 200х100, сталь 1,5 мм, цУТ1.5, СОЭМИ, ЛМс-К» должны совпадать в заказе - другие варианты могут отличаться по габаритам
