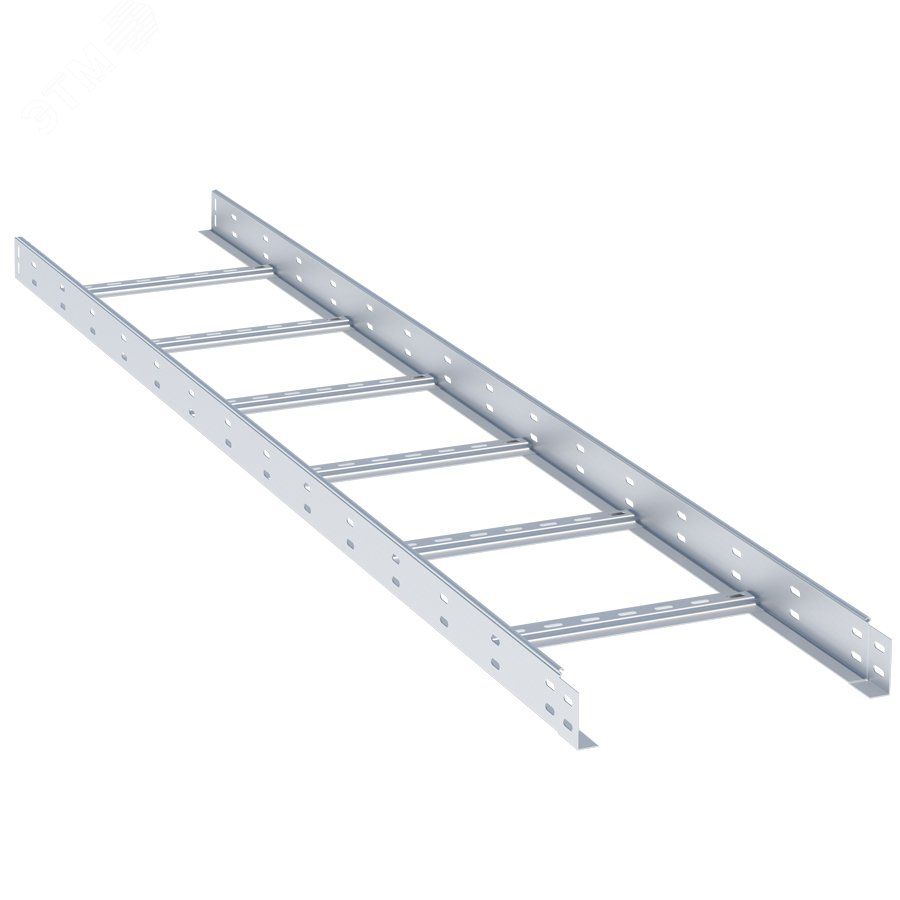

Лоток лестничный 100х400х3000-1,5 мм EKF - LT100400-1,5

Лоток лестничный 100х400х3000 мм, толщина 1.5 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов в промышленных, коммерческих и инфраструктурных объектах. Артикул lt100400-1,5 обеспечивает надежную фиксацию тяжелых кабельных трасс с возможностью быстрого доступа и масштабирования системы.

Назначение и область применения

Лоток лестничный 100х400х3000 мм, толщина 1.5 мм предназначен для прокладки силовых, контрольных и информационных кабелей в местах, где требуется открытая электропроводка. Подходит для установки в производственных помещениях, на заводах, в энергообъектах, торговых центрах, офисных зданиях и других объектах с высокими требованиями к безопасности и доступности кабельных трасс. Конструкция позволяет прокладывать тяжелые многожильные кабели, включая силовые до 10 кВ и крупногабаритные оптоволоконные линии.

Технические характеристики

• Размеры: ширина 100 мм, высота 400 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - повышает жесткость и нагрузочную способность
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Тип ступени: перфорированный профиль - снижает вес, улучшает теплоотвод и удобство крепления
• Расстояние между ступеньками: 300 мм - соответствует нормам для равномерного распределения нагрузки
• Полезное сечение: 9800 мм2 - позволяет размещать значительный объем кабелей
• Фиксация ступени: сварная - исключает ослабление соединений при вибрациях и нагрузках
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям и визуальный контроль состояния трассы
• Огнестойкость: да - выдерживает воздействие пламени без потери целостности
• Гарантийный срок: 36 месяцев
• Цвет: серый - совместим с большинством интерьеров и не требует покраски

Совместимость и монтаж

Лоток лестничный 100х400х3000 мм, толщина 1.5 мм совместим с аксессуарами серии EKF-M-Line: углы, переходники, крепления, крышки и муфты. Установка выполняется на кронштейнах, подвесах или крепится к стенам/потолкам с помощью анкеров. Для длинных трасс рекомендуется использовать компенсаторы - лоток рассчитан на большие пролеты, что исключает прогиб при максимальной нагрузке. Сварные ступени позволяют собирать конструкцию без дополнительных болтовых соединений, ускоряя монтаж. Обязательно проверьте посадочные размеры крепежа перед установкой - стандартный шаг отверстий под кронштейны соответствует ГОСТ 23413.

Безопасность и стандарты

Лоток лестничный 100х400х3000 мм, толщина 1.5 мм соответствует требованиям ГОСТ 23413, ГОСТ Р 50571.5.52 и IEC 61537. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Огнестойкость подтверждена испытаниями - конструкция сохраняет форму и функциональность при температуре до 900 C в течение 90 минут. Продукт не содержит галогенов и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и сварным ступеням
• Удобный доступ к кабелям - нет необходимости демонтировать крышку
• Естественная вентиляция - перфорированная ступень предотвращает перегрев кабелей
• Долговечность - цинковое покрытие защищает от ржавчины в сырых и химически активных средах
• Масштабируемость - широкий ассортимент аксессуаров позволяет строить трассы любой формы
• Экономия времени - готовая сборка без дополнительного крепления ступеней

Ограничения применения

Не применяйте лоток лестничный 100х400х3000 мм, толщина 1.5 мм в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, он не предназначен для подземной или подводной прокладки. Также не используйте его в средах с высокой концентрацией кислот, щелочей или солей без дополнительной защиты. Недопустимо применение в взрывоопасных зонах (Zone 0–2) без специального оформления и сертификации. Лоток не является несущей конструкцией для оборудования - только для кабелей.

Примеры использования

• Прокладка силовых кабелей на производственном участке с большим количеством станков
• Обустройство кабельных трасс в административном здании - от этажного щита до рабочих мест
• Система связи в логистическом центре - оптоволокно и Ethernet-кабели в одном лотке
• Запитка освещения и автоматики в теплицах и холодильных камерах - устойчивость к влаге и перепадам температур
• Альтернатива трубам в модульных зданиях - быстрая сборка и минимальный вес

Практические советы

• При прокладке трасс более 10 метров - устанавливайте компенсаторы через каждые 5–7 м, чтобы избежать деформаций
• Для кабелей с внешним диаметром более 40 мм - используйте лоток с запасом по сечению (не забивайте до 100%)
• При монтаже на вертикальных поверхностях - закрепляйте каждый лоток минимум в трех точках
• Проверяйте уровень установки - перекосы вызывают неравномерную нагрузку на ступени
• При использовании в помещениях с частыми мойками - регулярно осматривайте места крепления на предмет коррозии
• Лоток лестничный 100х400х3000 мм, толщина 1.5 мм от EKF хорошо сочетается с другими элементами серии EKF-M-Line - выбирайте однотипные аксессуары для унификации системы
