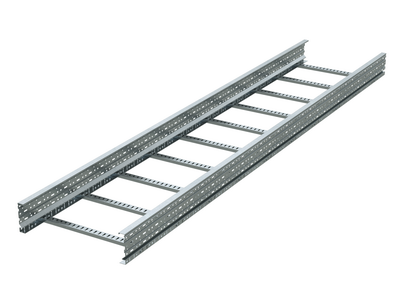

Лоток лестничный 200х150 L6000 сталь 1.5мм тяжелый (лонжерон) DKC ULM652 ДКС

Лоток лестничный 200х150х6000х1,5мм сталь, лонжерон DKC - это усиленный кабельный лоток серии U5 Combitech из нержавеющей стали с оцинковкой, предназначенный для надежной прокладки силовых и управляющих кабелей на больших пролетах в тяжелых условиях эксплуатации. Бренд DKC и артикул ulm652 гарантируют соответствие промышленным стандартам и долгий срок службы.

Назначение и область применения

Лоток лестничный 200х150х6000х1,5мм сталь, лонжерон DKC используется для прокладки кабелей на протяженных участках, где требуется высокая механическая прочность и легкий доступ к проводникам. Подходит для установки в промышленных цехах, на верфях, в портовых терминалах, складах и других объектах с высокой нагрузкой и агрессивной средой. Применяется там, где обычные кабельные каналы недостаточно жесткие или не обеспечивают достаточную вентиляцию.

Технические характеристики

• Габариты: ширина 200 мм, высота 150 мм, длина 6000 мм
• Толщина материала: 1,5 мм
• Материал: нержавеющая сталь с горячим цинкованием (по технологии Сендзимира)
• Тип конструкции: лестничный - два открытых лонжерона с перфорированными поперечинами
• Расстояние между ступеньками: 300 мм
• Тип ступеней: перфорированный профиль - обеспечивает вентиляцию и снижает вес
• Полезное сечение: 26 000 мм2 - позволяет размещать значительное количество кабелей
• Наличие крышки: да - защищает от внешних воздействий и случайного контакта
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферной коррозии
• Цвет: серый
• Несущая способность: до 290 кг/м на пролете 1,5 м
• Фиксация ступеней: полностью заклепана - исключает расшатывание и деформацию

Совместимость и монтаж

Лоток лестничный 200х150х6000х1,5мм сталь, лонжерон DKC совместим с фланцами, кронштейнами и угловыми элементами серии U5 Combitech. Монтаж выполняется на опорах с шагом до 9 м благодаря усиленной конструкции. Для крепления используются болты M8–M10. Крышка крепится на защелках - легко открывается для обслуживания без инструментов. Перфорированные боковые стенки позволяют использовать лоток как часть системы заземления - достаточно подсоединить заземляющий провод к любой точке профиля.

Безопасность и стандарты

Лоток серии U5 Combitech имеет официальное свидетельство Российского морского регистра судоходства. Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и требованиям к кабельным системам в опасных зонах. Горячее цинкование обеспечивает антикоррозийную защиту в соответствии с ISO 1461. Конструкция не содержит острых кромок, что снижает риск повреждения изоляции кабелей.

Преимущества

• Высокая несущая способность - допускает пролеты до 9 м без дополнительных опор
• Перфорированные ступени и боковые стенки - обеспечивают естественную вентиляцию и быстрый доступ к кабелям
• Заклепанная конструкция - исключает ослабление креплений при вибрациях
• Оцинкованная поверхность - устойчива к коррозии, особенно важна в морской и химически активной среде
• Крышка - защищает от пыли, воды и механических повреждений, не требует демонтажа при плановом осмотре
• Совместимость с аксессуарами серии U5 Combitech - упрощает сборку сложных трасс

Ограничения применения

• Не предназначен для прокладки кабелей с высокой тепловой нагрузкой выше 90C - возможна потеря прочности материала
• Не рекомендуется для установки в местах постоянного прямого попадания кислотных или щелочных растворов - хотя оцинковка устойчива, длительный контакт с агрессивными жидкостями снижает срок службы
• При использовании в качестве основания для тяжелых трубопроводов необходимо дополнительно рассчитывать нагрузку - лоток не предназначен для подвески оборудования
• Длина 6 м - максимальная; при необходимости более длинных трасс требуется использование нескольких секций с компенсационными муфтами

Примеры использования

• Прокладка силовых кабелей на производстве - от трансформаторов к станкам через весь цех
• Кабельные трассы на причальных комплексах - устойчив к соленому воздуху и влаге
• Электроснабжение складских ангаров - удобен для модернизации и добавления новых линий
• Объекты энергетики - в том числе на подстанциях и в кабельных каналах с высокой плотностью кабелей

Практические советы

• При монтаже на пролетах больше 6 м используйте поддерживающие кронштейны с интервалом не более 3 м - это сохраняет геометрию и предотвращает прогиб
• Проверьте посадочные размеры перед заказом: внутренняя ширина лотка составляет 180 мм, а высота - 130 мм, учитывайте радиус изгиба кабелей
• Для защиты от механических ударов в зонах движения транспорта используйте пластиковые накладки на края лотка
• При комбинировании с другими типами лотков - применяйте переходники серии U5 Combitech, чтобы избежать перегрузки на стыках
• При замене старого лотка - новый можно смонтировать параллельно, не выключая питание, так как он не является герметичным корпусом
