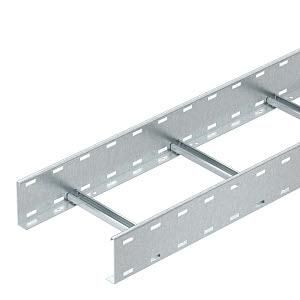

Кабельный лестничный лоток (SLCS 1140 3 FT) | 6207306 OBO Bettermann

Лоток кабельный лестничный стальной оцинкованный сварной 110х400х3000 мм от OBO BETTERMANN - это прочная и долговечная система для прокладки силовых и управляющих кабелей в условиях повышенных механических нагрузок и агрессивной среды. Артикул 6207306 (slcs 1140 3 ft) рассчитан на использование в промышленных объектах, где важна надежность и соответствие нормам.

Назначение и область применения

Лоток кабельный лестничный стальной оцинкованный сварной 110х400х3000 мм предназначен для прокладки большого количества кабелей вдоль стен, потолков или на опорах. Подходит для установки в производственных цехах, энергообъектах, химических производствах и зонах с повышенной влажностью - например, вблизи береговой линии при условии низкой солевой нагрузки. Благодаря высокой несущей способности (до 400 кг/м) используется там, где требуется удерживать тяжелые пучки кабелей без прогиба.

Технические характеристики

• Размеры: высота 110 мм, ширина 400 мм, длина 3000 мм
• Материал: сталь с покрытием горячим цинком (толщина цинка 60–85 мкм)
• Толщина металла: 2 мм
• Полезное сечение: 36 000 мм2 - позволяет размещать крупные пучки кабелей
• Шаг перекладин: 300 мм - обеспечивает равномерную распределенную нагрузку
• Тип ступени: беззубцовый профиль - снижает риск повреждения изоляции кабелей
• Тип бокового профиля: плоский с перфорацией - упрощает крепление и вентиляцию
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля внутри)
• Срок службы: не менее 30 лет за счет антикоррозийного покрытия

Совместимость и монтаж

Лоток кабельный лестничный стальной оцинкованный сварной 110х400х3000 мм совместим с фланцевыми креплениями, кронштейнами и подвесными системами OBO BETTERMANN. Перфорированные боковые стенки позволяют легко крепить лоток к стенам, колоннам или потолкам с помощью болтов или саморезов. Для сборки используются стандартные комплектующие - углы, тройники, переходники того же серийного ряда. Монтаж выполняется с использованием инструментов для работы с металлом: ножницы по металлу, дрель, гаечные ключи. Сварная фиксация ступеней исключает их сдвиг при нагрузке - это важно при прокладке тяжелых кабелей.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ Р 52868-2007 (лотки кабельные)
• Цинкование выполнено по ГОСТ Р 9.307-89 - гарантирует однородное и плотное покрытие
• Огнестойкость соответствует ГОСТ Р 53316-2009 - при соблюдении требований к типу кабеля
• Эксплуатационная безопасность подтверждена испытаниями на вибрацию (9 баллов)

Преимущества

• Высокая жесткость благодаря толщине металла 2 мм и сварной конструкции
• Защита от коррозии на уровне 30+ лет - особенно актуально во влажных и агрессивных средах
• Перфорация боковых стенок улучшает теплоотвод и упрощает прокладку кабелей сбоку
• Беззубцовые ступени предотвращают повреждение изоляции кабелей при укладке
• Подходит для автоматизированной системы монтажа - совместим с крепежом OBO BETTERMANN

Ограничения применения

Не рекомендуется использовать в зонах с постоянным контактом с морской водой или высокой концентрацией солей - даже с цинкованием возможна коррозия. Также не следует применять в местах с температурой выше +45C или ниже –70C - выход за пределы допустимого диапазона может изменить механические свойства стали. Лоток не является герметичной конструкцией - для защиты от воды и пыли необходимо использовать крышки или другие решения.

Примеры использования

• Прокладка силовых кабелей на заводе по производству пластиков
• Кабельные трассы в тепловых электростанциях
• Интерьерные маршруты в химических лабораториях с контролируемой влажностью
• Кабельные каналы в портовых терминалах при отсутствии прямого воздействия соленой воды

Практические советы

• При расчете нагрузки учтите вес не только кабелей, но и крепежа, крышек и других элементов - суммарная масса не должна превышать 400 кг/м
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• При монтаже используйте изолирующие прокладки между лотком и металлическими конструкциями, чтобы избежать электрохимической коррозии
• Проверьте посадочные размеры перед заказом: ширина 400 мм требует свободного пространства минимум 450 мм для удобного доступа
• Артикул 6207306 (slcs 1140 3 ft) - это часть серии OBO BETTERMANN; все комплектующие этой серии взаимозаменяемы
