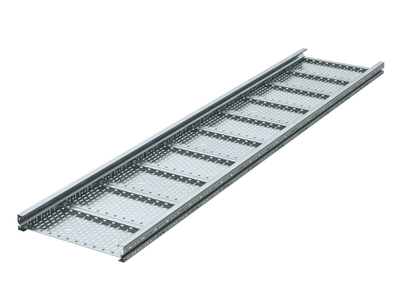

Лоток перфорированный 200х100 L3000 сталь 1.5мм тяжелый (лонжерон) гор. оцинк. ДКС USM312HDZ

Лоток кабельный листовой перфорированный 200х100х3000х1,5мм, лонжерон, горячеоцинкованный от DKC (ДКС), артикул usm312hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокой нагрузкой и агрессивной средой.

Назначение и область применения

Этот лоток используется там, где требуется прочная, долговечная и вентилируемая трасса для большого количества кабелей. Подходит для установки на промышленных предприятиях, в портах, на верфях, в складских комплексах и других местах с высокой механической нагрузкой и влажностью. Применяется для прокладки кабелей на пролетах до 9 метров. Особенно эффективен там, где важна быстрая проверка состояния проводов и возможность модификации трассы.

Технические характеристики

• Размеры: ширина 200 мм, высота 100 мм, длина 3000 мм
• Толщина стали: 1,5 мм — усиленное исполнение для высоких нагрузок
• Площадь полезного сечения: 16 000 мм² — достаточна для плотной укладки кабелей
• Материал: сталь с горячим цинкованием — защищает от коррозии даже в сыром воздухе
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температуре от –60°C до +40°C, включая зоны с повышенной влажностью и соляным туманом
• Несущая способность: до 170 кг/м на пролете 6 м; до 70 кг/м на пролете 9 м
• Огнестойкость: да — не поддерживает горение, сохраняет целостность при воздействии открытого пламени
• Цвет: серый — единый цветовой стандарт для промышленных систем

Совместимость и монтаж

Лоток выполнен в виде двух параллельных перфорированных лонжеронов, соединённых поперечными траверсами. Монтажная перфорация по всей длине позволяет фиксировать лоток к кронштейнам, потолкам или стенам с помощью болтов или хомутов. Перфорация боковых стенок упрощает крепление ответвлений и переходников. Для сборки не требуются специальные инструменты — достаточно гаечных ключей и уровня. Лоток совместим с другими элементами серии U5 Combitech: поворотами, муфтами, заглушками и креплениями того же стандарта. Разъемы не предусмотрены — для изменения направления используйте комплектующие серии.

Безопасность и стандарты

• Соответствует ГОСТ 30546.1-98 по сейсмоустойчивости
• Имеет свидетельство Российского морского регистра судоходства — допущен к использованию на судах и береговых объектах портов
• Не выделяет токсичных веществ при нагреве — безопасен в закрытых помещениях
• Горячее цинкование соответствует ISO 1461 — слой цинка равномерный, толщиной более 60 мкм

Преимущества

• Высокая жесткость благодаря усиленному исполнению — не прогибается под тяжестью кабелей
• Перфорация по всем поверхностям — удобный доступ к кабелям, легко добавить новые линии
• Горячее цинкование — служит до 30 лет даже в морском климате
• Огнестойкость — снижает риск распространения пожара вдоль трассы
• Легкий вес при высокой прочности — проще транспортировать и монтировать, чем сплошные лотки

Ограничения применения

• Не предназначена для прокладки в зонах с постоянным контактом с открытым огнем — не заменяет кабельные каналы класса F90/F120
• Не рекомендован для прокладки в местах с частыми ударными нагрузками (например, рядом с работающими прессами) — возможна деформация
• Не подходит для внутренней прокладки в жилых домах — не соответствует нормам для бытовых сетей
• При монтаже на пролетах более 9 м необходимо использовать дополнительные опоры — сам по себе не рассчитан на большие расстояния без поддержки

Примеры использования

• Прокладка силовых кабелей между цехами на заводе с высокой влажностью
• Кабельная трасса на причальной зоне порта — устойчива к солевому туману
• Подвеска кабелей управления на конвейерной линии — легко обслуживать и менять провода
• Система питания для оборудования на судне — соответствует требованиям морского регистра

Практические советы

• При выборе длины учтите, что 3000 мм — стандартная длина. Для длинных трасс используйте несколько лотков с соединением через муфты
• Посадочные отверстия под крепеж — 8–10 мм. Используйте болты M8/M10 с шайбами для равномерного распределения нагрузки
• На участках с большим числом кабелей — не заполняйте лоток выше 60% площади сечения, чтобы обеспечить теплоотвод
• Проверьте уровень при монтаже — перекосы вызывают неравномерную нагрузку и ранний износ
• Для защиты от внешних повреждений можно комбинировать с крышками серии U5 Combitech — они не обязательны, но увеличивают срок службы
